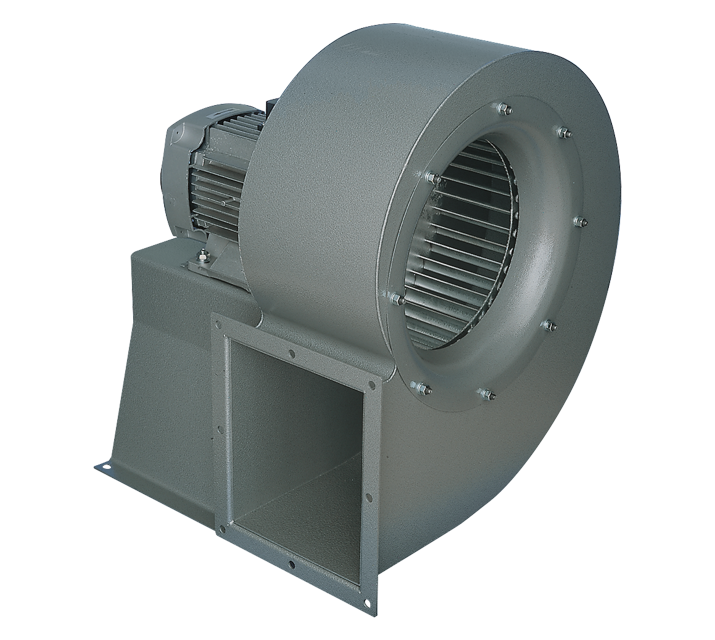

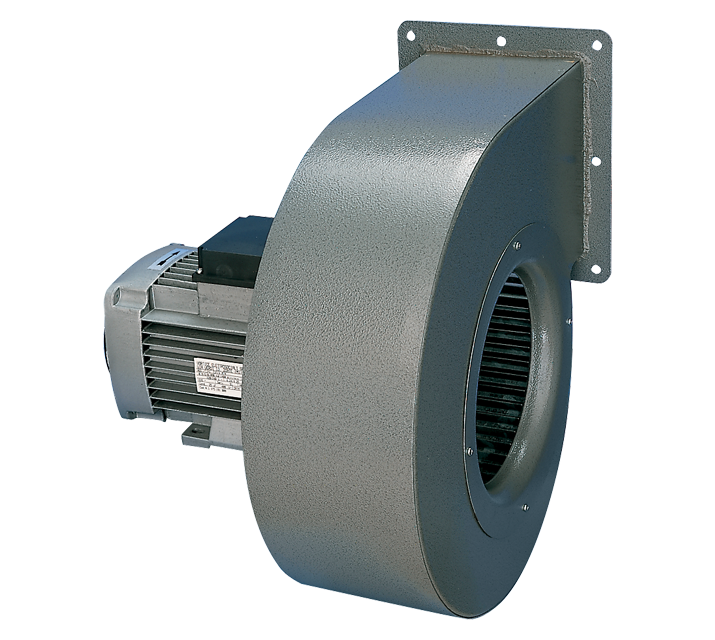

C 15/2 M - Vortice

Descrizione

• Telaio con coclea in lamiera d’acciaio verniciato, munito di forature per consentire di orientare il motore in 8 posizioni diverse rispetto alla bocca di mandata.

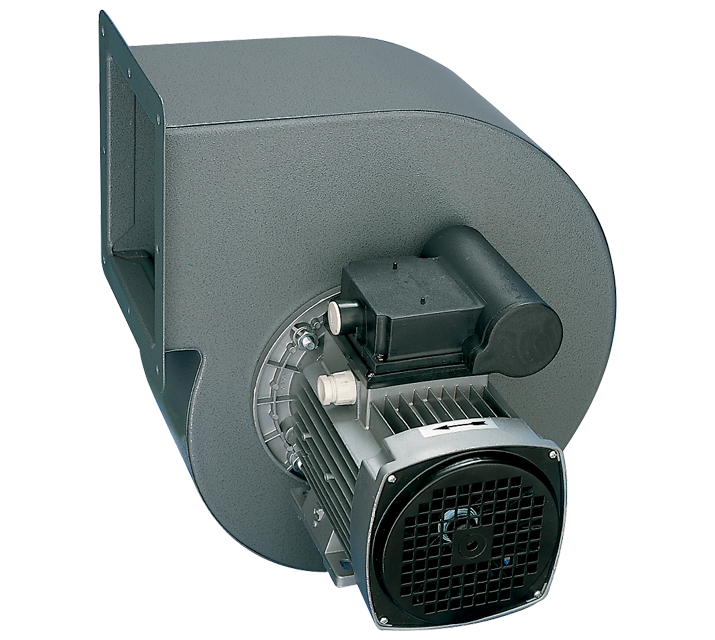

• Motore AC monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere.

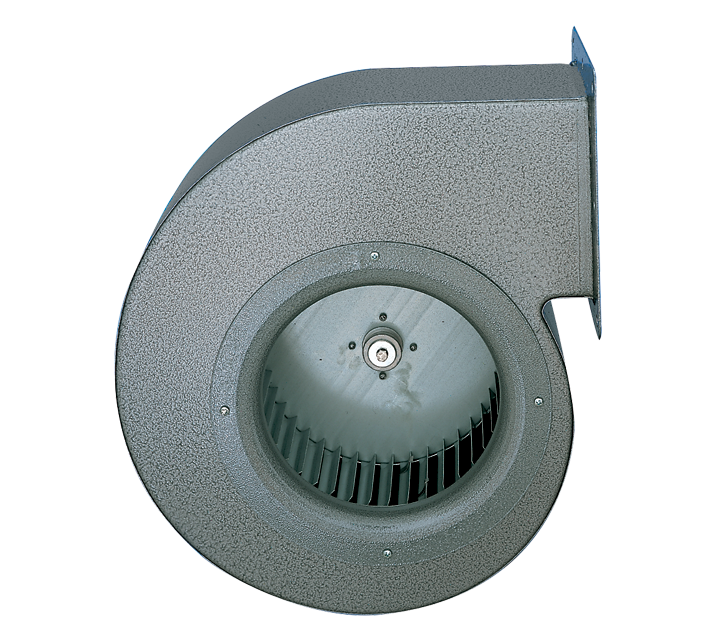

• Girante centrifuga con pale curvate in avanti in acciaio zincato dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3).
• Portata massima 450 m3/h.

Leggi tutta la descrizioneRichiudi la descrizione

Corrente Assorbita a 230 V (A)

0,70
Corrente assorbita max (A)

0,70
Frequenza (Hz)

50
Grado protezione motore IP

55
Isolamento

I° classe
Numero Poli

2
Peso (Kg)

5
Potenza Assorbita a 230 V (W)

160
Potenza assorbita max (W)

160

Temp. ambiente max funzionamento continuativo (°C)

50
Temperatura aria aspirata max (°C)

50
Tensione (V)

230
Portata max (l/s)

125
Portata max (m³/h)

450
Pressione max (mmH2O)

45
Pressione max (Pa)

441
Pressione Sonora Lp [dB (A)] 3m

59
RPM

2800

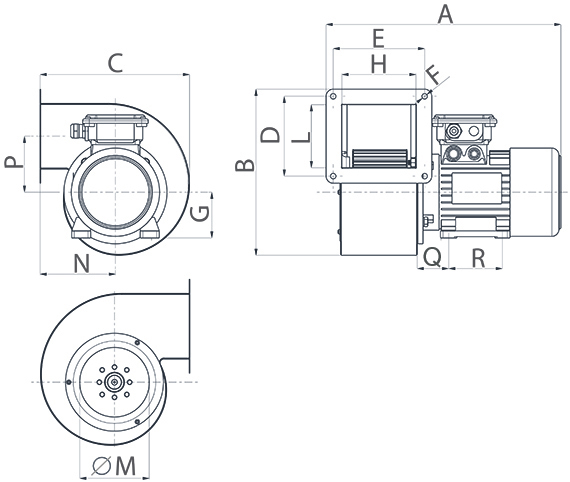

Dimensione A (mm)

281
Dimensione B (mm)

234
Dimensione C (mm)

206
Dimensione D (mm)

108
Dimensione E (mm)

100
Dimensione F (mm)

7
Dimensione G (mm)

56
Dimensione H (mm)

83
Dimensione L (mm)

88
Dimensione M (mm)

ø 108
Dimensione N (mm)

99
Dimensione P (mm)

79
Dimensione Q (mm)

36
Dimensione R (mm)

71
Dimensione S (mm)

90
