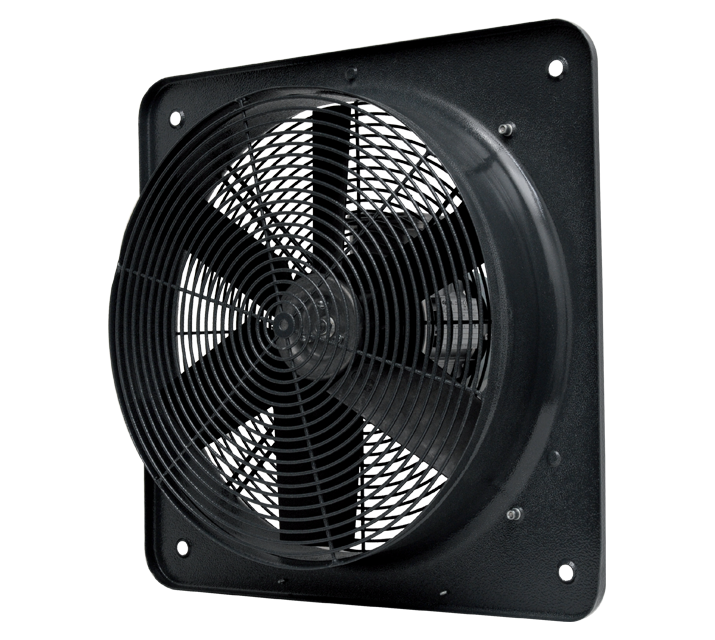

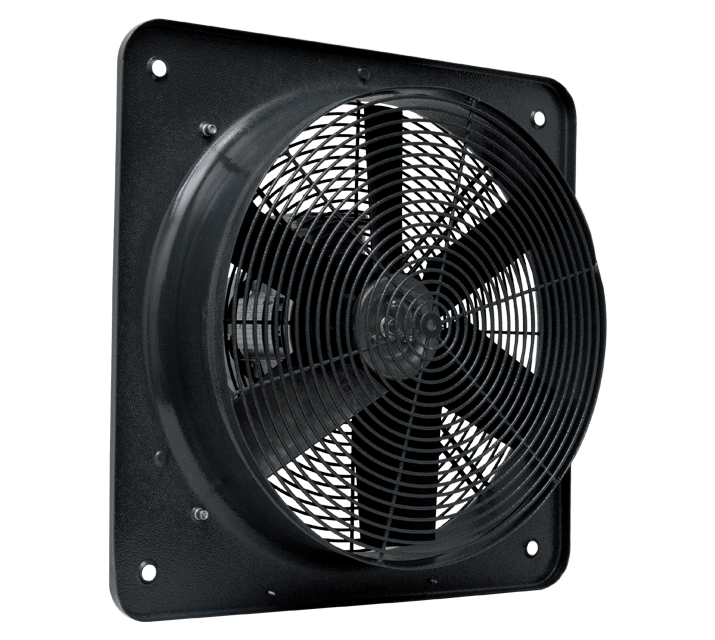

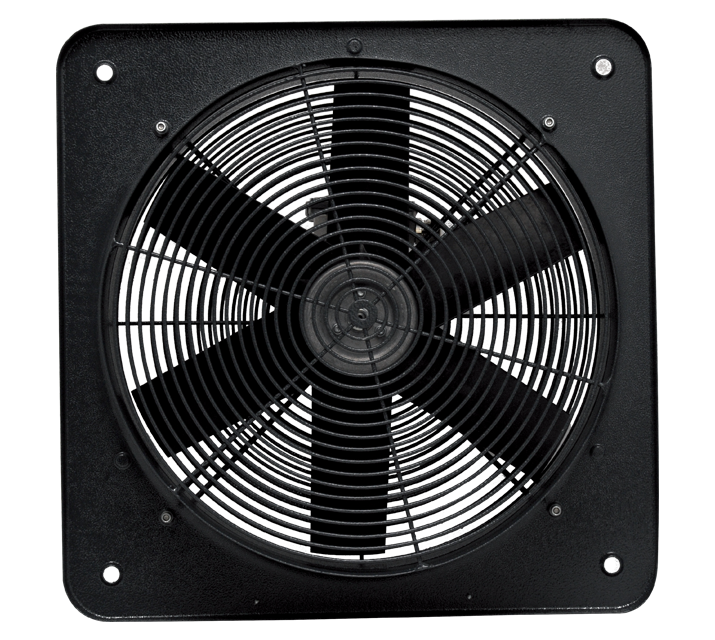

Descrizione
• Diametro nominale 400 mm
• Telaio con boccaglio e retina realizzati in lamiera di acciaio, decapata e fosfatata, trattata con una mano di fondo di vernice epossidica; la finitura di colore grigio bucciato è ottenuta applicando una mano di vernice in polvere di poliuretano rinforzato con cottura in forno.

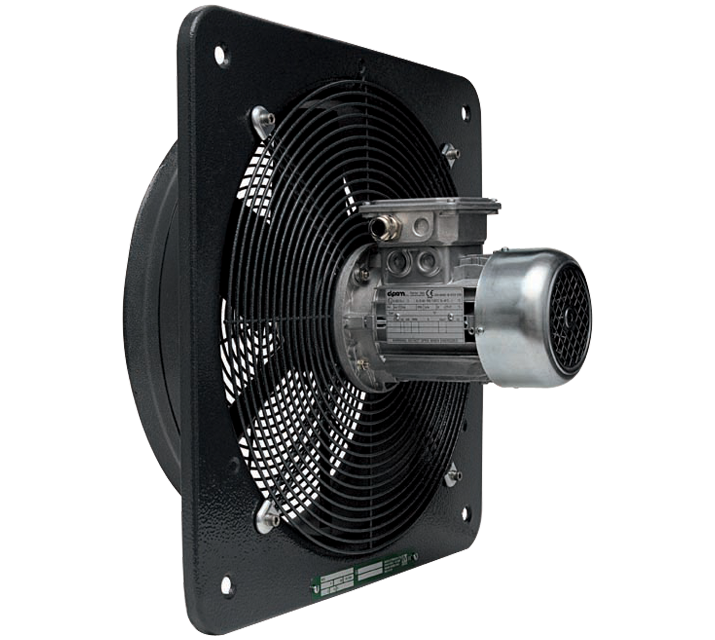

• Motore AC asincrono trifase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere, a doppio schermo di protezione, di taglia standard UNEL MEC B35, costruito con accorgimenti e materiali idonei all’impiego in ambienti caratterizzati da atmosfere potenzialmente esplosive secondo le Ex Protection EN ISO 80079-36:2016; EN 14986:2017.
• Portata massima 3.480 m3/h
• Girante con mozzo in alluminio e pale in poliammide antistatico caricato con fibre di vetro.
• Ventola di raffreddamento in alluminio.
• Coperchio motore in lamiera zincata.
• Pressacavi in metallo per la connessione elettrica.
• Certificato IMQ per utilizzo in aree a rischio esplosione per gas e polveri :
• IMQ 10 ATEX 029 X ; GR II cat. 2G/D h T3/125 X
• Telaio con boccaglio e retina realizzati in lamiera di acciaio, decapata e fosfatata, trattata con una mano di fondo di vernice epossidica; la finitura di colore grigio bucciato è ottenuta applicando una mano di vernice in polvere di poliuretano rinforzato con cottura in forno.
• Motore AC asincrono trifase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere, a doppio schermo di protezione, di taglia standard UNEL MEC B35, costruito con accorgimenti e materiali idonei all’impiego in ambienti caratterizzati da atmosfere potenzialmente esplosive secondo le Ex Protection EN ISO 80079-36:2016; EN 14986:2017.
• Portata massima 3.480 m3/h
• Girante con mozzo in alluminio e pale in poliammide antistatico caricato con fibre di vetro.
• Ventola di raffreddamento in alluminio.
• Coperchio motore in lamiera zincata.
• Pressacavi in metallo per la connessione elettrica.
• Certificato IMQ per utilizzo in aree a rischio esplosione per gas e polveri :
• IMQ 10 ATEX 029 X ; GR II cat. 2G/D h T3/125 X
Scheda Tecnica
-
Corrente assorbita max (A)0,61
-
Diametro Nominale Condotto (mm)400
-
Frequenza (Hz)50
-
Grado Protezione IP65
-
IsolamentoI° classe
-
Numero Fasi (Ph)3
-
Numero Poli4
-
Numero velocità1
-
Peso (Kg)11
-
Potenza assorbita max (W)268
-
Temp. ambiente max funzionamento continuativo (°C)+ 40
-
Temperatura ambiente min funzionamento continuativo (°C)- 20
-
Tensione (V)400
-
Portata max (l/s)966,7
-
Portata max (m³/h)3480
-
Pressione max (mmH2O)17,4
-
Pressione max (Pa)170,3
-
Pressione Sonora Lp [dB (A)] 3m64,8
-
RPM1400
-

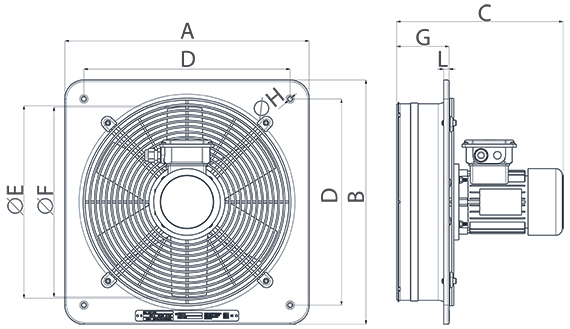

Diametro Ø (mm)400
-
Dimensione A (mm)510
-
Dimensione B (mm)510
-
Dimensione C (mm)327
-
Dimensione D (mm)430
-
Dimensione E (mm)410
-
Dimensione F (mm)400
-
Dimensione G (mm)117
-
Dimensione H (mm)12
-
Dimensione L (mm)15
-
Dimensione M (mm)428
-
Dimensione N (mm)418
