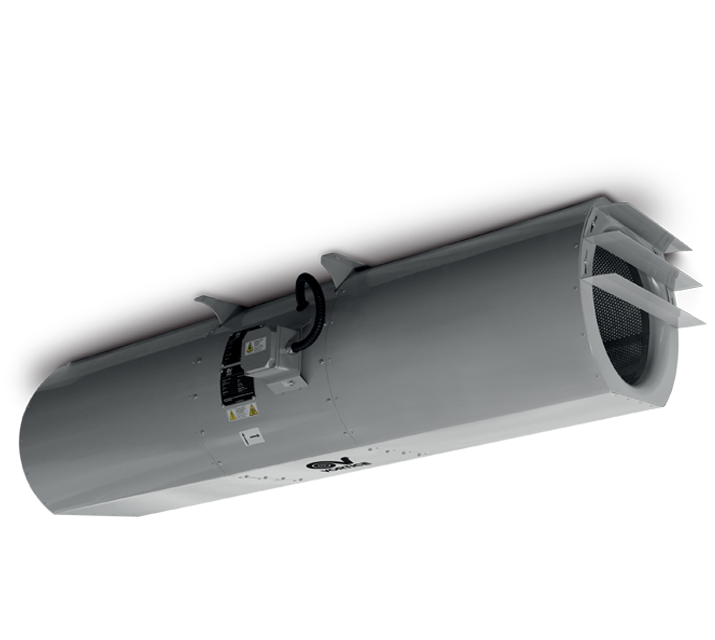

Descrizione
• Diametro nominale 315 mm.
• Costruzione in lamiera d’acciaio zincata.
• Ventilatore assiale, in versione mono-direzionale, costituito da girante con pale in alluminio pressofuso a profilo alare studiato per ottimizzare l’efficienza aeraulica, ridurre la formazione di vortici e così contenere i consumi e le emissioni sonore.
• Motore trifase ad induzione, con albero montato su cuscinetti a sfere, a doppia velocità (sistema Dahlander).
• 1 Deflettore in lamiera d’acciaio zincata posizionato in corrispondenza del lato aspirazione e 1 griglia di protezione in acciaio zincato posta sul lato di aspirazione per prevenire danni alle persone ed evitare l’ingresso di corpi estranei.
• Silenziatori di estremità a sezione ovale, per contenere gli ingombri, in lamiera d’acciaio zincata, progettati per garantire un corretto flusso laminare dell’aria trattata. Rivestimento fonoassorbente interno in lana di roccia, densità 80 kg/m3.
• Scatola di collegamento elettrica montata esternamente al prodotto, facilmente accessibile per favorire il corretto cablaggio del prodotto alla rete.
• Staffe in lamiera d’acciaio zincata per installazione a soffitto fornite di serie.
• Centralina elettronica VORT JET CP (opzionale), in grado di gestire in piena autonomia il funzionamento degli apparecchi asserviti.
• Costruzione in lamiera d’acciaio zincata.
• Ventilatore assiale, in versione mono-direzionale, costituito da girante con pale in alluminio pressofuso a profilo alare studiato per ottimizzare l’efficienza aeraulica, ridurre la formazione di vortici e così contenere i consumi e le emissioni sonore.
• Motore trifase ad induzione, con albero montato su cuscinetti a sfere, a doppia velocità (sistema Dahlander).
• 1 Deflettore in lamiera d’acciaio zincata posizionato in corrispondenza del lato aspirazione e 1 griglia di protezione in acciaio zincato posta sul lato di aspirazione per prevenire danni alle persone ed evitare l’ingresso di corpi estranei.
• Silenziatori di estremità a sezione ovale, per contenere gli ingombri, in lamiera d’acciaio zincata, progettati per garantire un corretto flusso laminare dell’aria trattata. Rivestimento fonoassorbente interno in lana di roccia, densità 80 kg/m3.
• Scatola di collegamento elettrica montata esternamente al prodotto, facilmente accessibile per favorire il corretto cablaggio del prodotto alla rete.
• Staffe in lamiera d’acciaio zincata per installazione a soffitto fornite di serie.
• Centralina elettronica VORT JET CP (opzionale), in grado di gestire in piena autonomia il funzionamento degli apparecchi asserviti.
Scheda Tecnica
-
Corrente max assorbita alla max vel. (A)2,3
-
Corrente max assorbita alla min vel. (A)0,72
-
Frequenza (Hz)50
-
Numero Poli2 / 4
-
Peso (Kg)67
-
Potenza max assorbita alla max vel. (W)960
-
Potenza max assorbita alla min vel. (W)240
-
Tensione (V)400
-
Classificazione resistenza al fuocoF300-120
-
Portata max alla max vel. (m³/h)4.500
-
Portata max alla min vel. (m³/h)2.250
-
Pressione sonora Lp [dB (A)] 1m - max vel.66
-
Pressione sonora Lp [dB (A)] 1m - min vel.48
-
ReversibilitàNO
-
Spinta (N)24 / 6
-
Velocità aria alla max vel. (m/s)16
-
Velocità aria alla min vel. (m/s)8
-

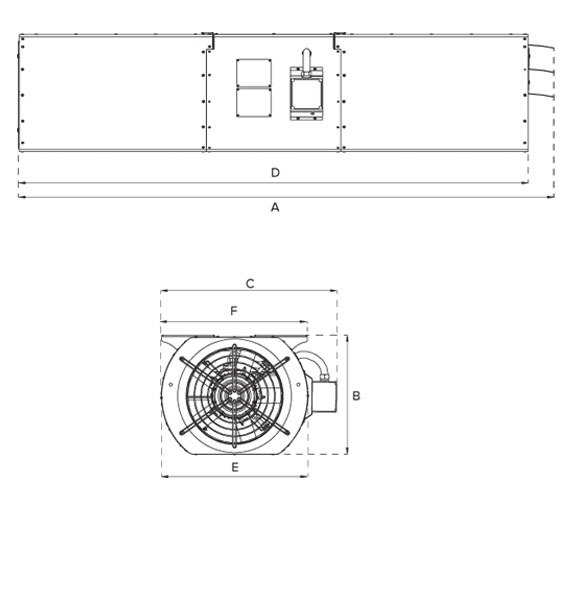

Dimensione A (mm)1747
-
Dimensione B (mm)389
-
Dimensione C (mm)572
-
Dimensione D (mm)1661
-
Dimensione E (mm)478
-
Dimensione F (mm)475
