VORT HRW 20 MONO

Descrizione

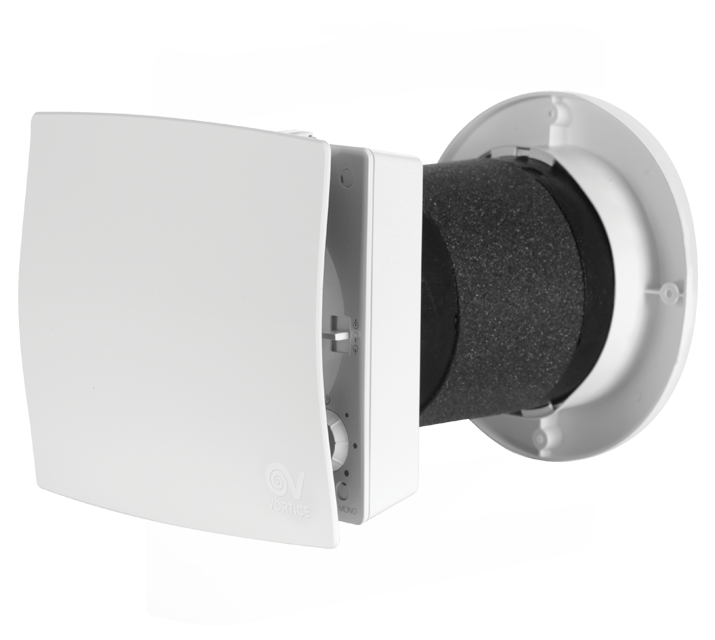

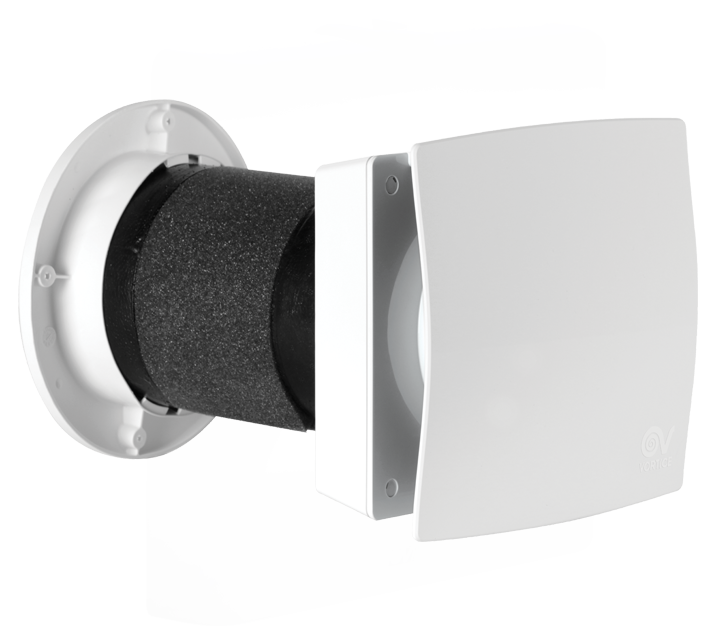

• Involucro in materiale polipropilene espanso (PPE).

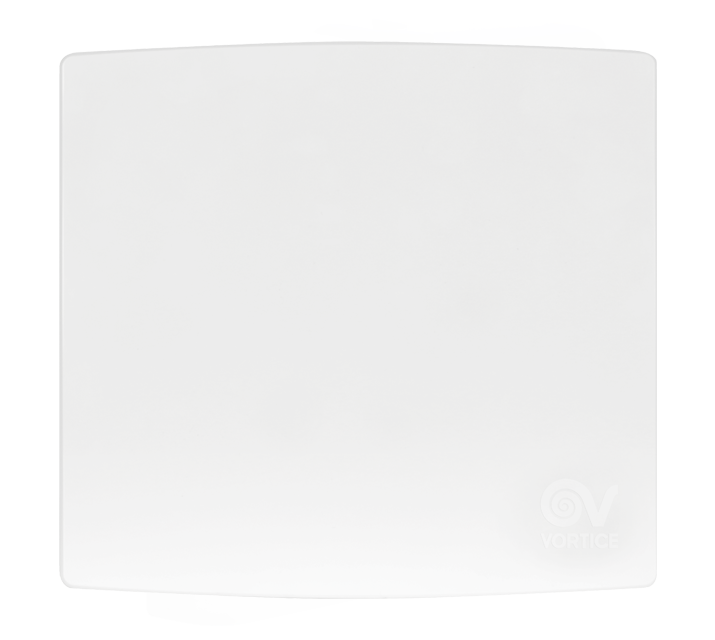

• Pannello interno in polimero plastico estetico (ABS) autoestinguente V0, rivestito internamente con materiale termoisolante.
• Motoventilatore EC alimentato a bassa tensione con albero montato su cuscinetti a sfere.
• 5 velocità con differenti livelli di portata: 10 m3/h; 16 m3/h; 22 m3/h; 30 m3/h e 40 m3/h.

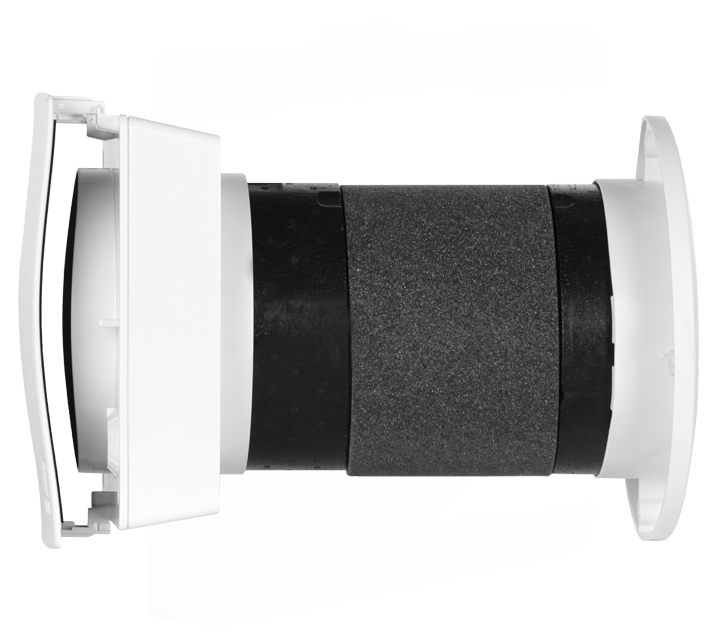

• Scambiatore di calore ad alta efficienza di tipo ad accumulo realizzato in materiale ceramico.

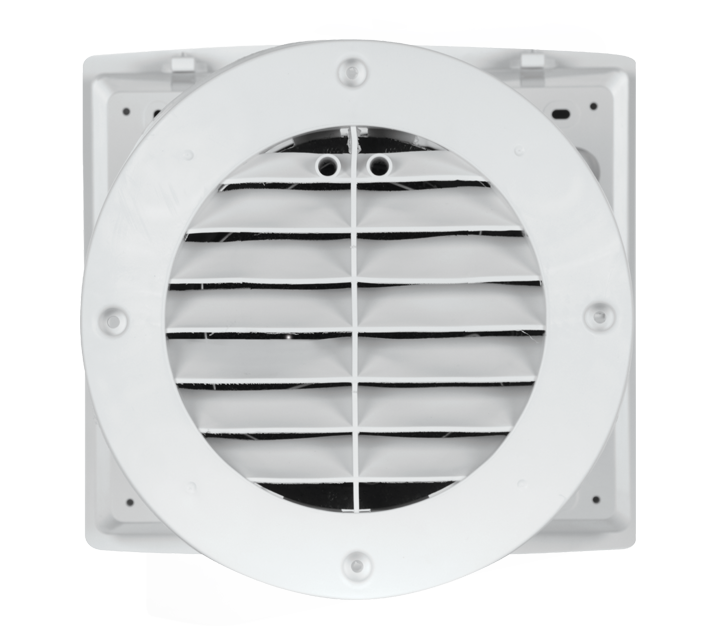

• Griglia esterna stampata in gomma, montabile dall’interno attraverso il foro del muro.
• Rete anti-insetti separata, inseribile nel condotto insieme alla griglia esterna al momento dell’installazione.
• Aspirazione aria interna realizzata sul perimetro del pannello frontale.
• Bocca di mandata aria a sezione circolare di diametro nominale pari a 160 mm.
• Profondità muro di destinazione: 300 mm. Tramite l'apposito kit opzionale è possibile l'installazione su muri con profondità fino a 700 mm.
• Filtro G3 lavabile, facilmente accessibile per la manutenzione.
• Comandi di accensione, spegnimento e di selezione delle modalità di funzionamento integrati nel corpo del prodotto;
• Predisposizione per cablaggio da parete;
• Scheda elettronica con alimentatore a bordo, integrata nel prodotto;
• Led di diagnostica e stato del filtro;
• 3 modalità di funzionamento:
o Ventilazione con recupero calore;
o Ventilazione con sola estrazione aria;
o Ventilazione con sola immissione aria.
• Possibilità di funzionamento automatico mediante l’installazione di sensori opzionali di temperatura ed umidità relativa.

Leggi tutta la descrizioneRichiudi la descrizione

Classe filtri

G3
Corrente assorbita max (A)

0.05
Corrente max assorbita alla max vel. (A)

0.05
Corrente max assorbita alla min vel. (A)

0.015
Diametro Nominale Condotto (mm)

160
Frequenza (Hz)

50
Grado Protezione IP

X4
Isolamento

II° classe
Peso (Kg)

2.55
Potenza assorbita max (W)

5.0
Potenza max assorbita alla max vel. (W)

5.0
Potenza max assorbita alla min vel. (W)

1.0
Tensione (V)

220-240
Efficienza recupero max (%)

90

Portata max (l/s)

11.3
Portata max (m³/h)

41
Portata max alla max vel. (l/s)

11.3
Portata max alla max vel. (m³/h)

41
Portata max alla min vel. (l/s)

2.77
Portata max alla min vel. (m³/h)

10.0
Pressione max (mmH2O)

4.1
Pressione max (Pa)

40.6
Pressione max alla max vel. (mmH2O)

4.1
Pressione max alla max vel. (Pa)

40.6
Pressione max alla min vel. (mmH2O)

0.635
Pressione max alla min vel. (Pa)

6.22
Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.

23.6
Pressione Sonora Lp in campo libero [dB(A)] 3 m min vel.

<16

Dimensione A (mm)

240
Dimensione B (mm)

224
Dimensione C (mm)

113
Dimensione D (mm)

95
Dimensione E (mm)

49
Dimensione F (mm)

275
Dimensione G (mm)

42
Dimensione H (mm)

18
Dimensione I (mm)

ø 151
Dimensione J (mm)

ø 146
Dimensione K (mm)

ø 153
Dimensione L (mm)

ø 216
