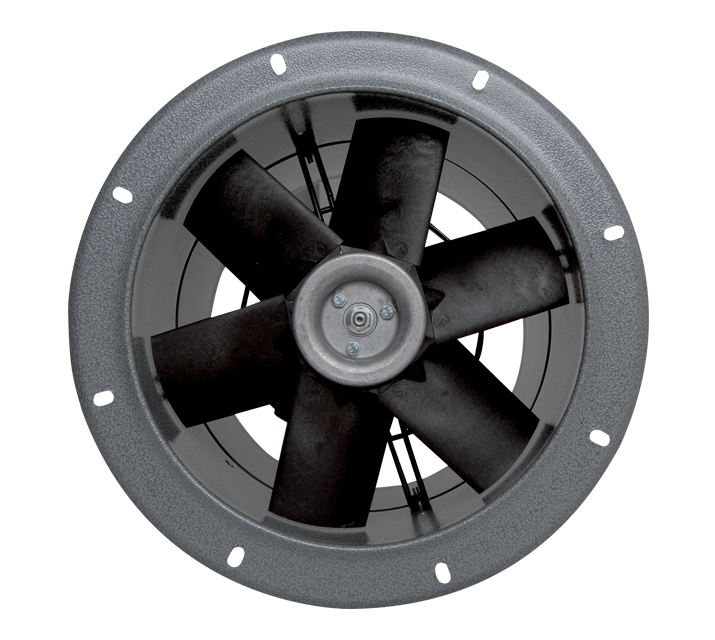

Descrizione
• Diametro nominale 350 mm

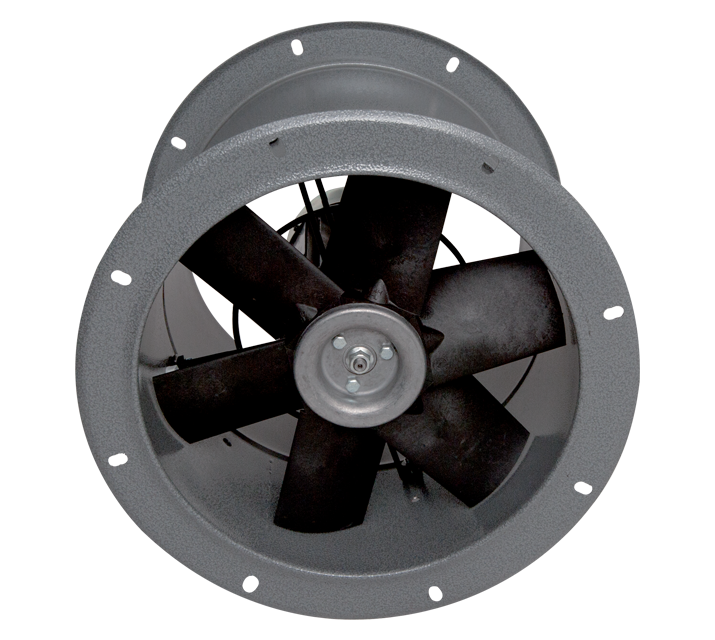

• 2 flange in lamiera d’acciaio calandrata, saldate, fosfatate e verniciate a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.

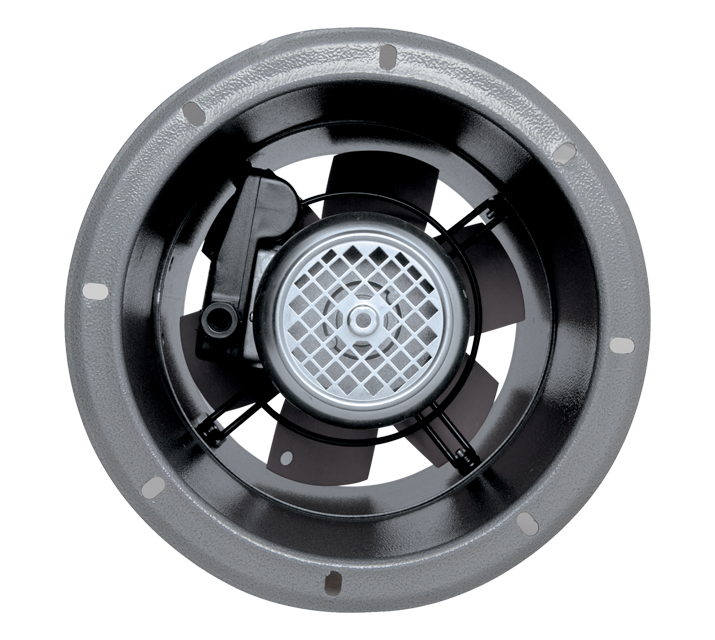

• Motore AC trifase ad 1 velocità con albero montato su supporti con cuscinetti a sfere, con doppio schermo di tenuta, classe di isolamento F.
• Portata massima 3.770 m3/h.
• Girante a profilo alare, dinamicamente bilanciata (UNI ISO 1940,– Classe di equilibratura 6.3), a 6 pale ottimizzate per massimizzare le prestazioni ed i livelli sonori, stampate in polipropilene caricato per conseguire elevati livelli di stabilità dimensionale e resistenza agli agenti atmosferici e calettate su un mozzo in alluminio pressofuso.
• Controllabile in velocità mediante regolatore Vortice.
• 2 flange in lamiera d’acciaio calandrata, saldate, fosfatate e verniciate a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Motore AC trifase ad 1 velocità con albero montato su supporti con cuscinetti a sfere, con doppio schermo di tenuta, classe di isolamento F.
• Portata massima 3.770 m3/h.
• Girante a profilo alare, dinamicamente bilanciata (UNI ISO 1940,– Classe di equilibratura 6.3), a 6 pale ottimizzate per massimizzare le prestazioni ed i livelli sonori, stampate in polipropilene caricato per conseguire elevati livelli di stabilità dimensionale e resistenza agli agenti atmosferici e calettate su un mozzo in alluminio pressofuso.
• Controllabile in velocità mediante regolatore Vortice.
Certificazioni
-
EAC
Scheda Tecnica
-
Corrente assorbita max (A)0.30
-
Diametro Nominale Condotto (mm)350
-
Frequenza (Hz)50
-
Grado Protezione IPX4
-
IsolamentoI° classe
-
Numero Fasi (Ph)3
-
Numero Poli4
-
Peso (Kg)13,4
-
Potenza assorbita max (W)155
-
Temp. ambiente max funzionamento continuativo (°C)70
-
Temperatura ambiente min funzionamento continuativo (°C)-25
-
Tensione (V)380-415
-

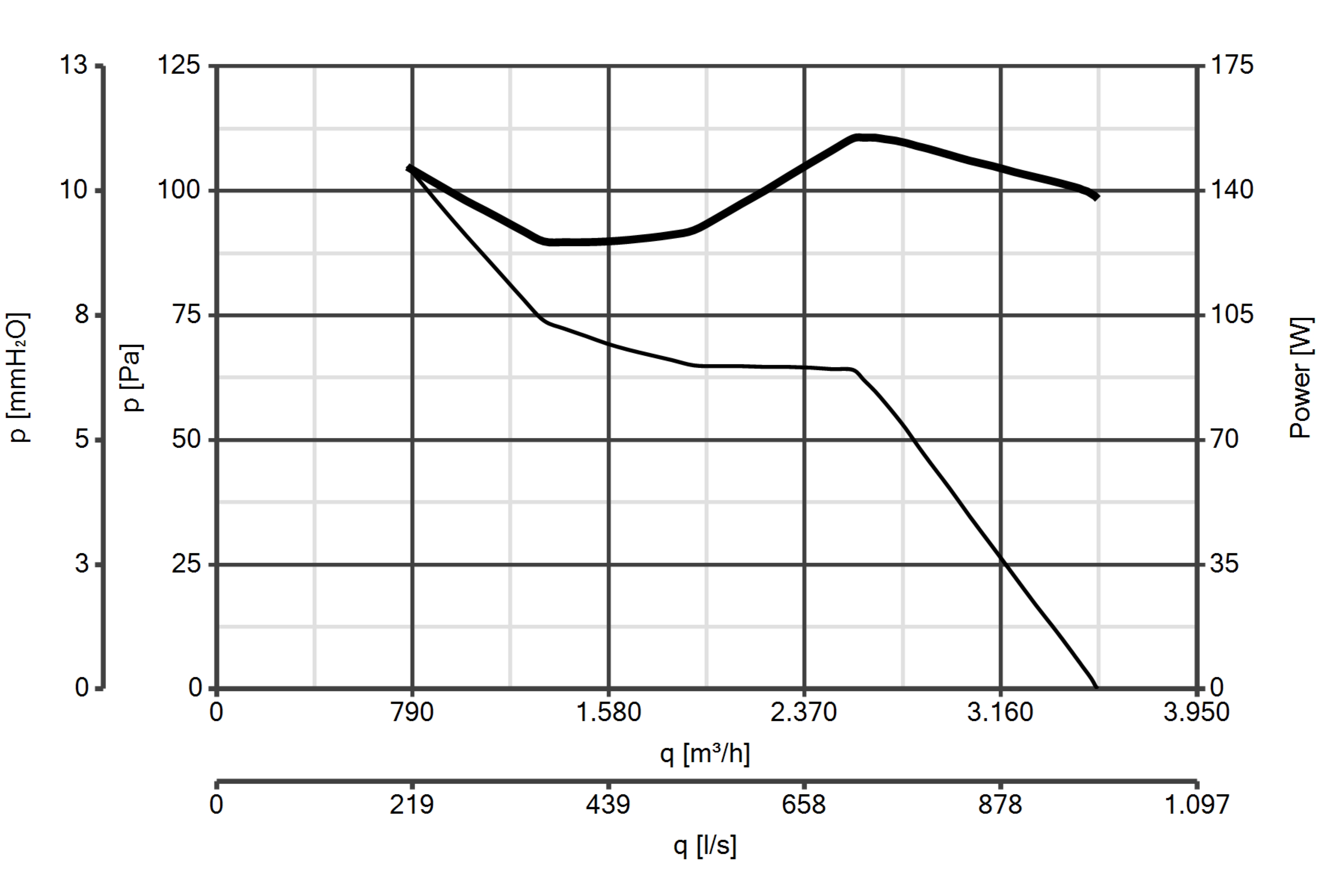

Portata max (l/s)986
-
Portata max (m³/h)3550
-
Potenza sonora Lw [dB(A)]66.7
-
Pressione max (mmH2O)15.9
-
Pressione max (Pa)156
-
Pressione Sonora Lp [dB (A)] 3m46.2
-
RPM1425
-
Dimensione A (mm)ø 432
-
Dimensione B (mm)ø 368
-
Dimensione C (mm)330
-
Dimensione D (mm)ø 405
-
Dimensione E (mm)14
-
Dimensione F (mm)9
-
Dimensione G (mm)4
-
Dimensione H (mm)45°
