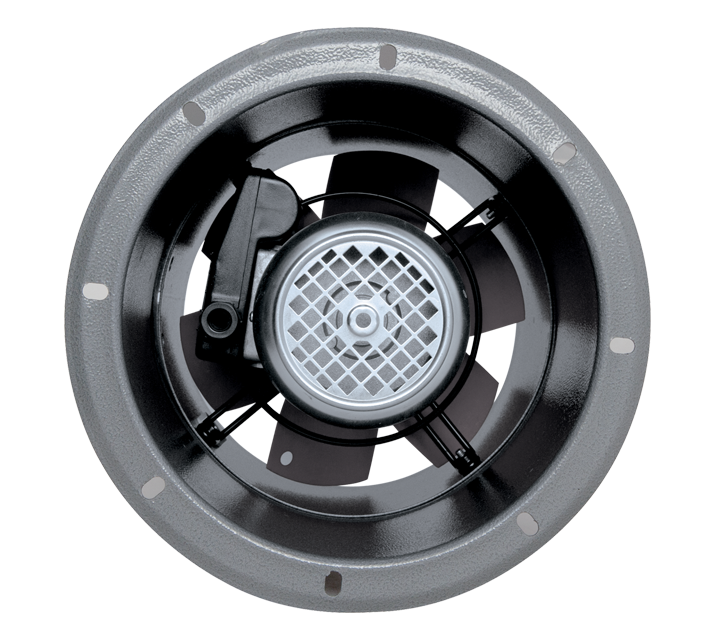

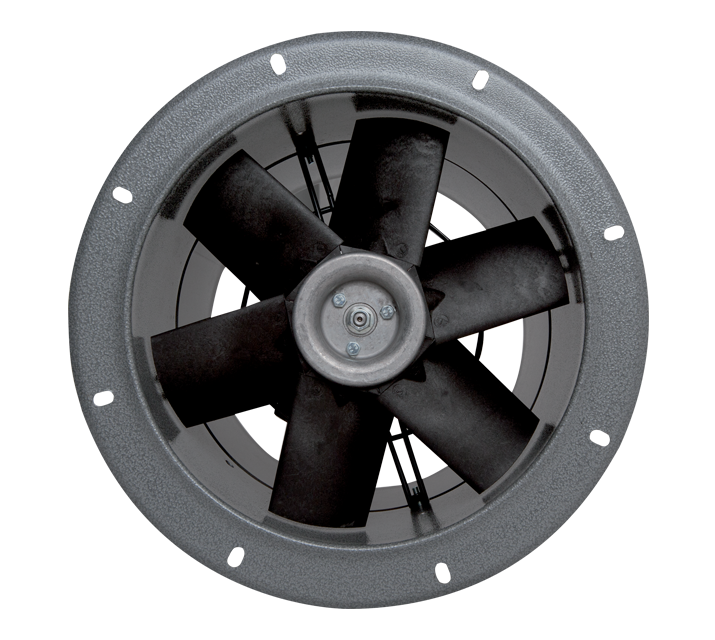

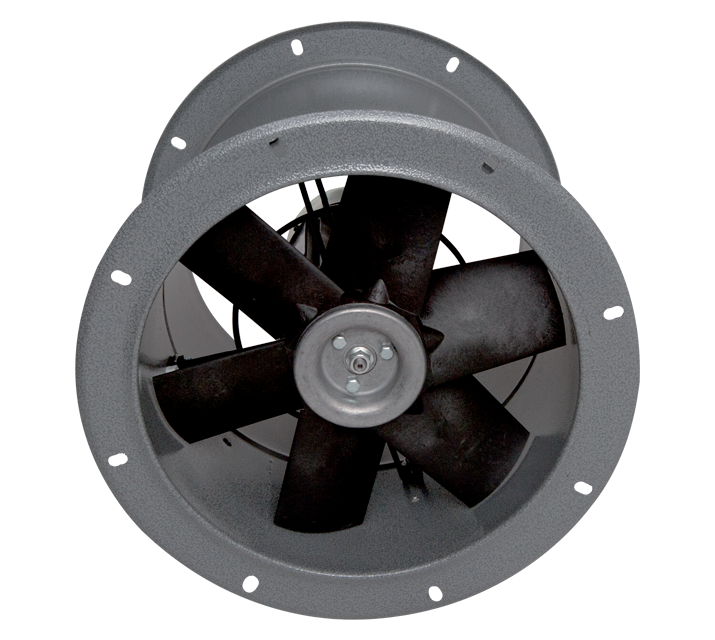

Descrizione
• Diametro nominale 400 mm
• 2 flange in lamiera d’acciaio calandrata, saldate, fosfatate e verniciate a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Motore AC trifase ad 1 velocità con albero montato su supporti con cuscinetti a sfere, con doppio schermo di tenuta, classe di isolamento F.
• Portata massima 5.200 m3/h.
• Girante a profilo alare, dinamicamente bilanciata (UNI ISO 1940,– Classe di equilibratura 6.3), a 6 pale ottimizzate per massimizzare le prestazioni ed i livelli sonori, stampate in polipropilene caricato per conseguire elevati livelli di stabilità dimensionale e resistenza agli agenti atmosferici e calettate su un mozzo in alluminio pressofuso.
• Controllabile in velocità mediante regolatore Vortice.
• 2 flange in lamiera d’acciaio calandrata, saldate, fosfatate e verniciate a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Motore AC trifase ad 1 velocità con albero montato su supporti con cuscinetti a sfere, con doppio schermo di tenuta, classe di isolamento F.
• Portata massima 5.200 m3/h.
• Girante a profilo alare, dinamicamente bilanciata (UNI ISO 1940,– Classe di equilibratura 6.3), a 6 pale ottimizzate per massimizzare le prestazioni ed i livelli sonori, stampate in polipropilene caricato per conseguire elevati livelli di stabilità dimensionale e resistenza agli agenti atmosferici e calettate su un mozzo in alluminio pressofuso.
• Controllabile in velocità mediante regolatore Vortice.
Certificazioni
-
EAC
Scheda Tecnica
-
Corrente assorbita max (A)0.40
-
Diametro Nominale Condotto (mm)400
-
Frequenza (Hz)50
-
Grado Protezione IPX4
-
IsolamentoI° classe
-
Numero Fasi (Ph)3
-
Numero Poli4
-
Peso (Kg)14,0
-
Potenza assorbita max (W)225
-
Temp. ambiente max funzionamento continuativo (°C)70
-
Temperatura ambiente min funzionamento continuativo (°C)-25
-
Tensione (V)380-415
-

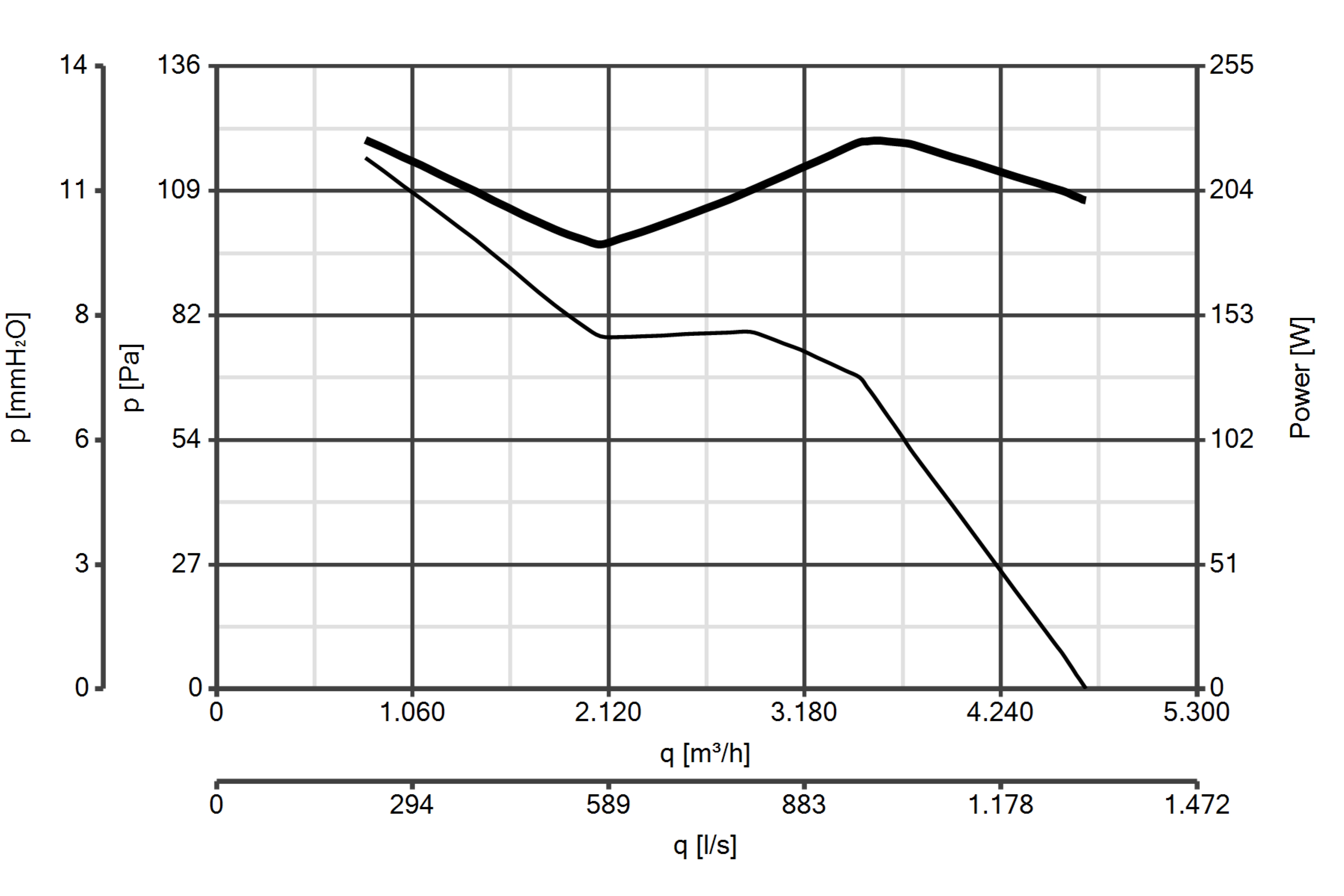

Portata max (l/s)1305
-
Portata max (m³/h)4700
-
Potenza sonora Lw [dB(A)]67.4
-
Pressione max (mmH2O)16.5
-
Pressione max (Pa)162
-
Pressione Sonora Lp [dB (A)] 3m46.9
-
RPM1365
-
Dimensione A (mm)ø 475
-
Dimensione B (mm)ø 418
-
Dimensione C (mm)330
-
Dimensione D (mm)ø 448
-
Dimensione E (mm)14
-
Dimensione F (mm)9
-
Dimensione G (mm)4
-
Dimensione H (mm)45°
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.
Accessori
Scopri gli accessori correlati al prodotto
IRT 15
Regolatore di velocità ad autotrasformatore ad alimentazione trifase (380 - 415 V / 50 Hz) destinato al controllo di uno o più motori AC trifase fino al raggiungimento del carico m...
IRET 6
Regolatore elettronico di velocità ad alimentazione trifase (380 - 415 V / 50 Hz) destinato al controllo di motori AC trifase. Colore grigio chiaro. Carico massimo ammissibile: 6 A...
MPC BO 400 (BOCCAGLIO)
Boccaglio di aspirazione per facilitare l’immissione dell’aria
dal lato dell’aspirazione
MPC RA 400 (RACCORDO FLESSIBILE)
Raccordo flessibile per facilitare il raccordo del prodotto con il
tubo di aspirazione o mandata
MPC FL 400 (FLANGIA)
Flangia per facilitare il raccordo del prodotto con il tubo di aspirazione o mandata
MPC RP 400 (RETE DI PROTEZIONE)
Rete di protezione da applicare al prodotto sul lato di aspirazione per proteggere le parti in movimento nel caso l’apparecchio sia
installato in posizione accessibile
