Codice 40320
E 254 M ATEX II 2G/D h T3/125°C X Gb/Db
Aspiratori elicoidali per ambienti ad atmosfera potenzialmente esplosiva
Descrizione
• Diametro nominale 250 mm
• Telaio con boccaglio e retina realizzati in lamiera di acciaio, decapata e fosfatata, trattata con una mano di fondo di vernice epossidica; la finitura di colore grigio bucciato è ottenuta applicando una mano di vernice in polvere di poliuretano rinforzato con cottura in forno.
• Motore AC asincrono monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere, a doppio schermo di protezione, di taglia standard UNEL MEC B35, costruito con accorgimenti e materiali idonei all’impiego in ambienti caratterizzati da atmosfere potenzialmente esplosive secondo le Ex Protection EN ISO 80079-36:2016; EN 14986:2017.
• Girante con mozzo in alluminio e pale in poliammide antistatico caricato con fibre di vetro.
• Ventola di raffreddamento in alluminio.
• Coperchio motore in lamiera zincata.
• Pressacavi in metallo per la connessione elettrica.
• Certificato IMQ per utilizzo in aree a rischio esplosione per gas e polveri: IMQ 10 ATEX 029 X ; GR II cat. 2G/D h T3/125 X
• Telaio con boccaglio e retina realizzati in lamiera di acciaio, decapata e fosfatata, trattata con una mano di fondo di vernice epossidica; la finitura di colore grigio bucciato è ottenuta applicando una mano di vernice in polvere di poliuretano rinforzato con cottura in forno.
• Motore AC asincrono monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere, a doppio schermo di protezione, di taglia standard UNEL MEC B35, costruito con accorgimenti e materiali idonei all’impiego in ambienti caratterizzati da atmosfere potenzialmente esplosive secondo le Ex Protection EN ISO 80079-36:2016; EN 14986:2017.
• Girante con mozzo in alluminio e pale in poliammide antistatico caricato con fibre di vetro.
• Ventola di raffreddamento in alluminio.
• Coperchio motore in lamiera zincata.
• Pressacavi in metallo per la connessione elettrica.
• Certificato IMQ per utilizzo in aree a rischio esplosione per gas e polveri: IMQ 10 ATEX 029 X ; GR II cat. 2G/D h T3/125 X
Certificazioni
-
Download
CE
Scheda Tecnica
-
Corrente assorbita max (A)0,88
-
Diametro Nominale Condotto (mm)264
-
Frequenza (Hz)50
-
Grado Protezione IP65
-
IsolamentoI° classe
-
Numero Fasi (Ph)1
-
Numero Poli4
-
Numero velocità1
-
Peso (Kg)8,0
-
Potenza assorbita max (W)133
-
Temp. ambiente max funzionamento continuativo (°C)+ 40
-
Temperatura ambiente min funzionamento continuativo (°C)- 20
-
Tensione (V)230
-

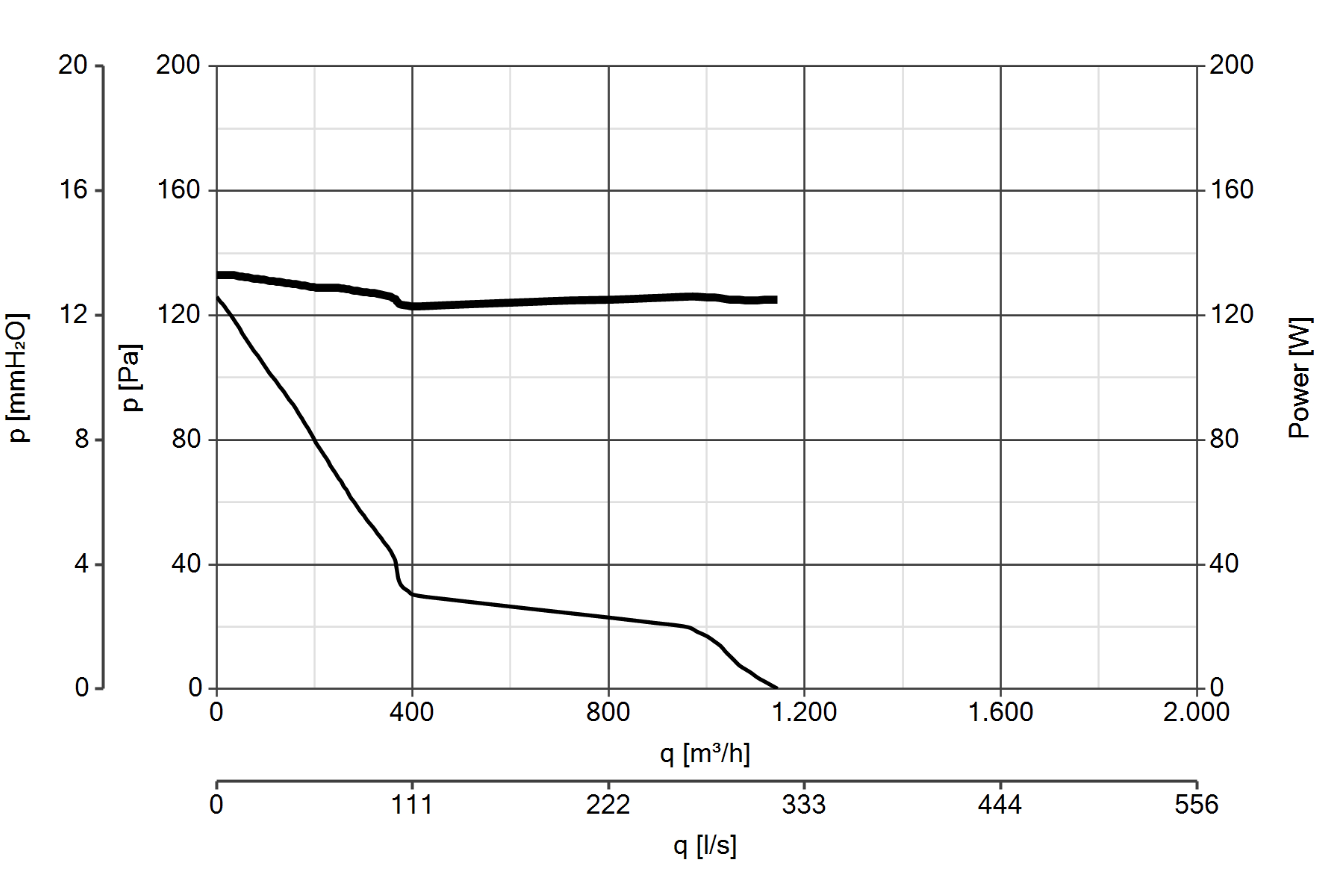

Portata max (l/s)318,0
-
Portata max (m³/h)1145
-
Pressione max (mmH2O)12,8
-
Pressione max (Pa)126
-
Pressione Sonora Lp [dB (A)] 3m49,9
-
RPM1400
-
Diametro Ø (mm)250
-
Dimensione A (mm)320
-
Dimensione B (mm)320
-
Dimensione C (mm)305
-
Dimensione D (mm)280
-
Dimensione E (mm)256
-
Dimensione F (mm)250
-
Dimensione G (mm)95
-
Dimensione H (mm)8
-
Dimensione L (mm)10
-
Dimensione M (mm)274
-
Dimensione N (mm)264
