Descrizione
• Diametro nominale: 500 mm.
• Pannello, stampato in lamiera d’acciaio galvanizzata, verniciato a polvere epossidica a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Griglia di protezione, integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore trifase AC a 6 poli, del tipo a rotore esterno per minimizzare gli ingombri assiali, in classe F, con protezione IP54.
• Girante a passo variabile con pale stampate in poliammide rinforzata con fibra di vetro.
• Scatola di connessione alla rete elettrica con grado di protezione IP65.
• Temperatura massima di funzionamento in continuo: +60°C.
• Pannello, stampato in lamiera d’acciaio galvanizzata, verniciato a polvere epossidica a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Griglia di protezione, integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore trifase AC a 6 poli, del tipo a rotore esterno per minimizzare gli ingombri assiali, in classe F, con protezione IP54.
• Girante a passo variabile con pale stampate in poliammide rinforzata con fibra di vetro.
• Scatola di connessione alla rete elettrica con grado di protezione IP65.
• Temperatura massima di funzionamento in continuo: +60°C.
Scheda Tecnica
-
Classe MotoreF
-
Corrente Assorbita a 230 V (A)0,69
-
Corrente Assorbita a 400 V (A)0,4
-
Diametro Nominale Condotto (mm)500
-
Frequenza (Hz)50
-
Grado Protezione IP54
-
Numero Poli6
-
Peso (Kg)18
-
Potenza assorbita max (W)206,7
-
Temp. ambiente max funzionamento continuativo (°C)60
-
Temperatura aria aspirata max (°C)60
-
Tensione (V)230/400
-

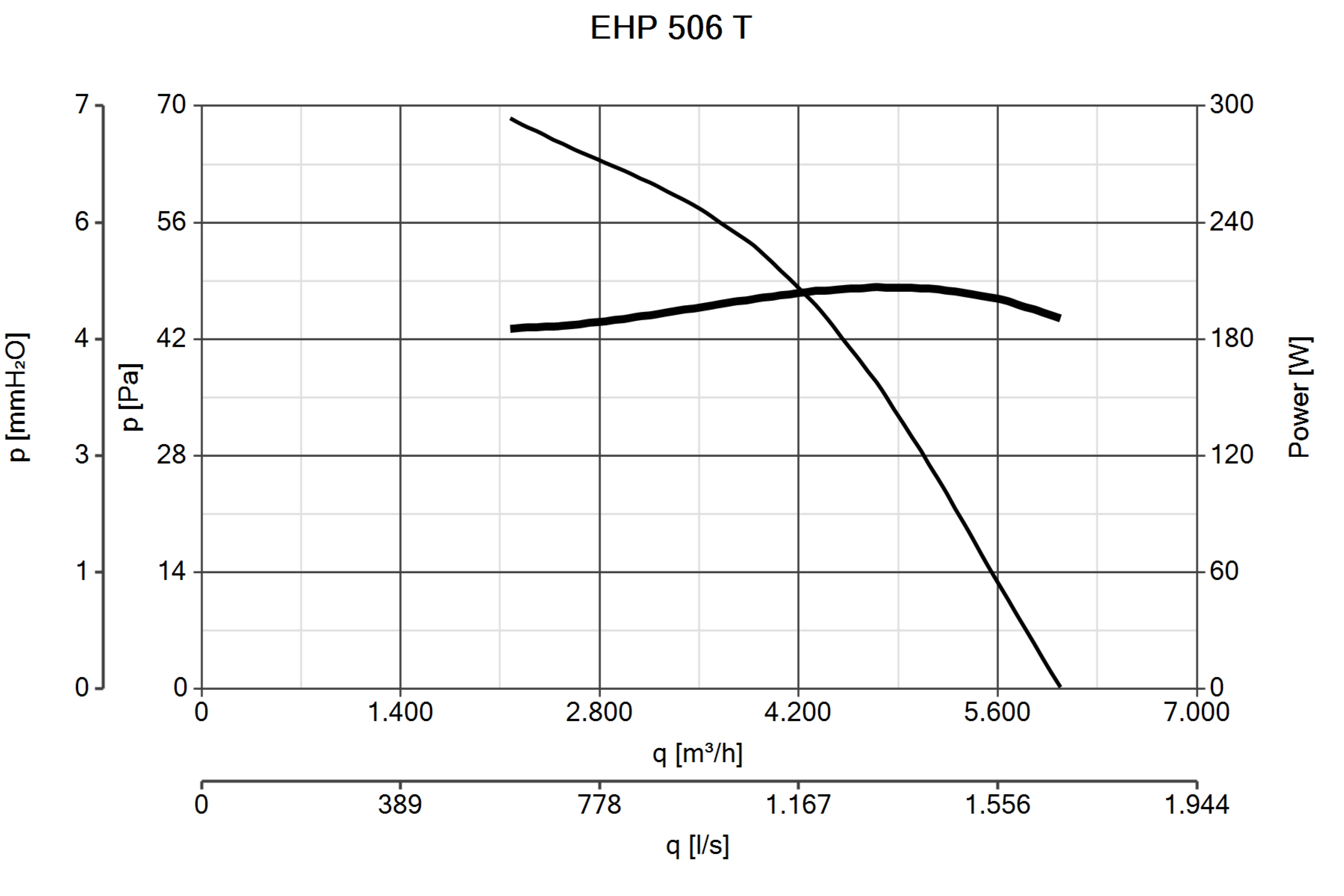

Portata max (l/s)3553
-
Portata max (m³/h)6040
-
Potenza sonora Lw [dB(A)]69
-
Pressione max (mmH2O)7
-
Pressione max (Pa)68,6
-
Pressione Sonora Lp [dB (A)] 3m49
-
RPM920
-
Dimensione A (mm)655
-
Dimensione B (mm)600
-
Dimensione C (mm)324
-
Dimensione D (mm)204
-
Dimensione E (mm)120
-
Dimensione F (mm)Ø 508
-
Dimensione G (mm)Ø 11
