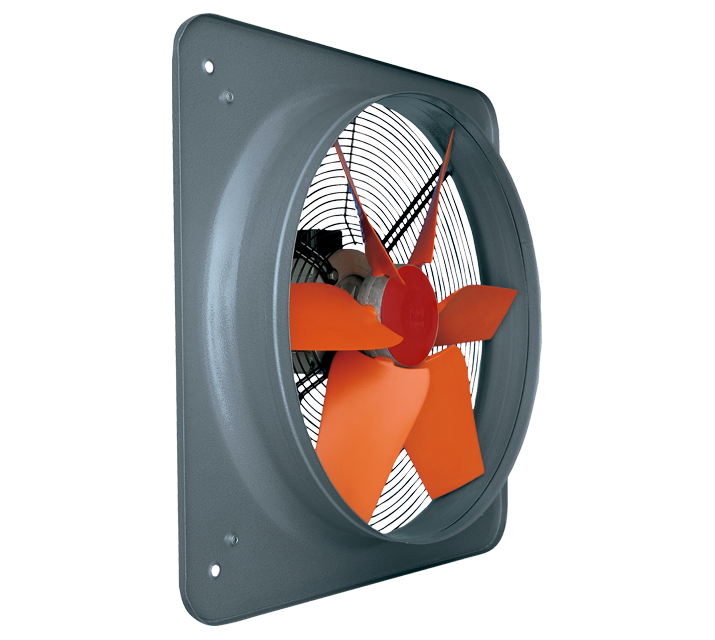

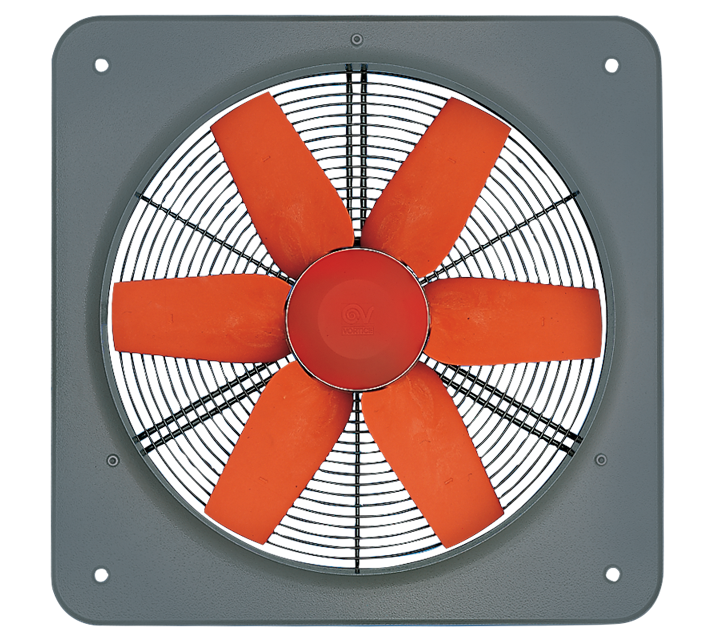

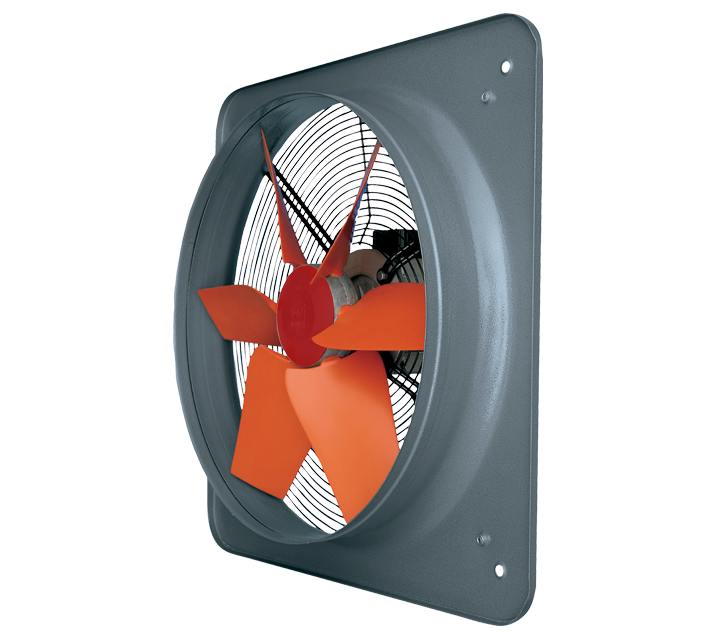

Descrizione

• Diametro nominale 300 mm
• Pannello per il fissaggio a parete stampato in lamiera d’acciaio fosfatata, verniciato a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo agli agenti atmosferici.
• Boccaglio facente corpo unico con il pannello, calibrato per ottimizzare il flusso d’aria.
• Griglia di protezione (conforme alla norma UNI ISO 13857), integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La facilità di rimozione semplifica la manutenzione e pulizia del ventilatore.
• Motore AC asincrono trifase ad 1 velocità con albero montato su supporti con cuscinetti a sfere con doppio schermo di tenuta, con classe di isolamento elettrico F.
• Portata massima 2.200 m3/h
• Girante a 6 pale a profilo alare calettata su un mozzo in alluminio pressofuso, dinamicamente bilanciata (UNI ISO 1940,– Classe di equilibratura 6.3), ottimizzata per massimizzare le prestazioni ed i livelli sonori, stampata in polipropilene caricato per conseguire elevati livelli di stabilità dimensionale e resistenza agli agenti atmosferici.
• Controllabile in velocità mediante regolatori Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

vorticel_mp_ambiente01

Scheda Tecnica

  • Apertura
    Automatica
  • Corrente Assorbita a 220 V (A)
    0,24
  • Corrente Assorbita a 240 V (A)
    0,41
  • Corrente Assorbita a 380 V (A)
    0,24
  • Corrente Assorbita a 415 V (A)
    0,41
  • Corrente assorbita max (A)
    0,41
  • Diametro Nominale Condotto (mm)
    315
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    55
  • Isolamento
    I° classe
  • Numero Poli
    4
  • Peso (Kg)
    6,9
  • Potenza Assorbita a 220-380 V (W)
    110
  • Potenza Assorbita a 240-415 V (W)
    110
  • Potenza assorbita max (W)
    110
  • Potenza max assorbita alla max vel. (W)
    110
  • Temp. ambiente max funzionamento continuativo (°C)
    70
  • Tensione (V)
    220/380 240/415
  • Portata max (l/s)
    566,7
  • Portata max (m³/h)
    2040
  • Potenza sonora Lw [dB(A)]
    59
  • Pressione max (mmH2O)
    15
  • Pressione max (Pa)
    147
  • Pressione Sonora Lp [dB (A)] 3m
    59
  • RPM
    1400
  • Dimensione A (mm)
    380
  • Dimensione B (mm)
    330
  • Dimensione C (mm)
    279
  • Dimensione D (mm)
    308
  • Dimensione D1 (mm)
    Ø 310,5
  • Dimensione D2 (mm)
    Ø 316
  • Dimensione D3 (mm)
    Ø 300
  • Dimensione E (mm)
    94
  • Dimensione F (mm)
    Ø 8
  • Dimensione G (mm)
    10
quota

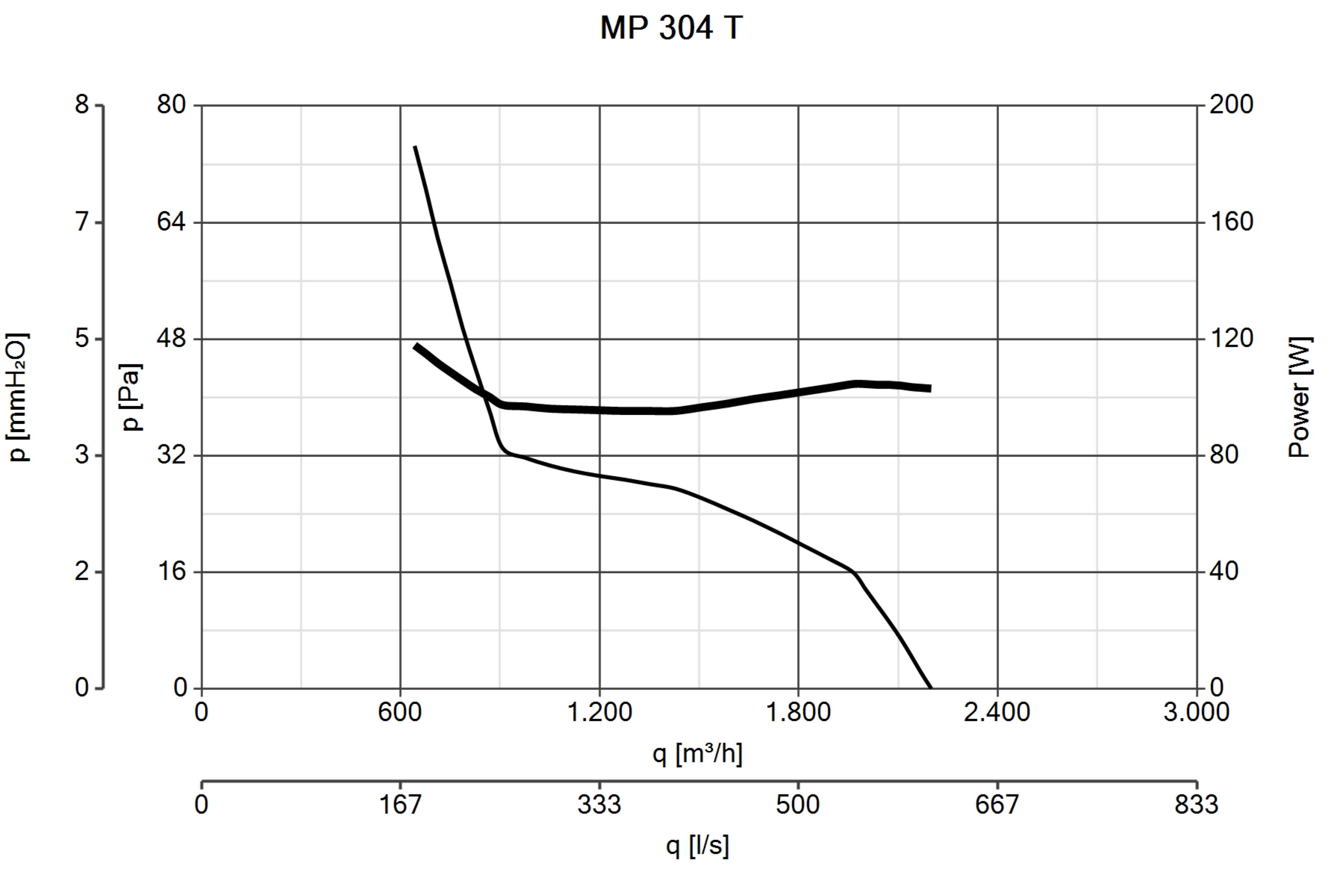

Curva_JPG_42304-Curve_per_Catalogo
