Descrizione

• Diametro nominale 500 mm
• Pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata.
• Griglia di protezione (conforme alla norma UNI ISO 13857), integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore monofase AC ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe F, termo-protetto.
• Girante dinamicamente bilanciata (UNI ISO 1940, Punto 1 – Classe 6.3); 7 pale stampate in lamiera d’acciaio elettrozincata e verniciate a polvere poliestere di colore nero.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

vorticel_a_e_ambiente01

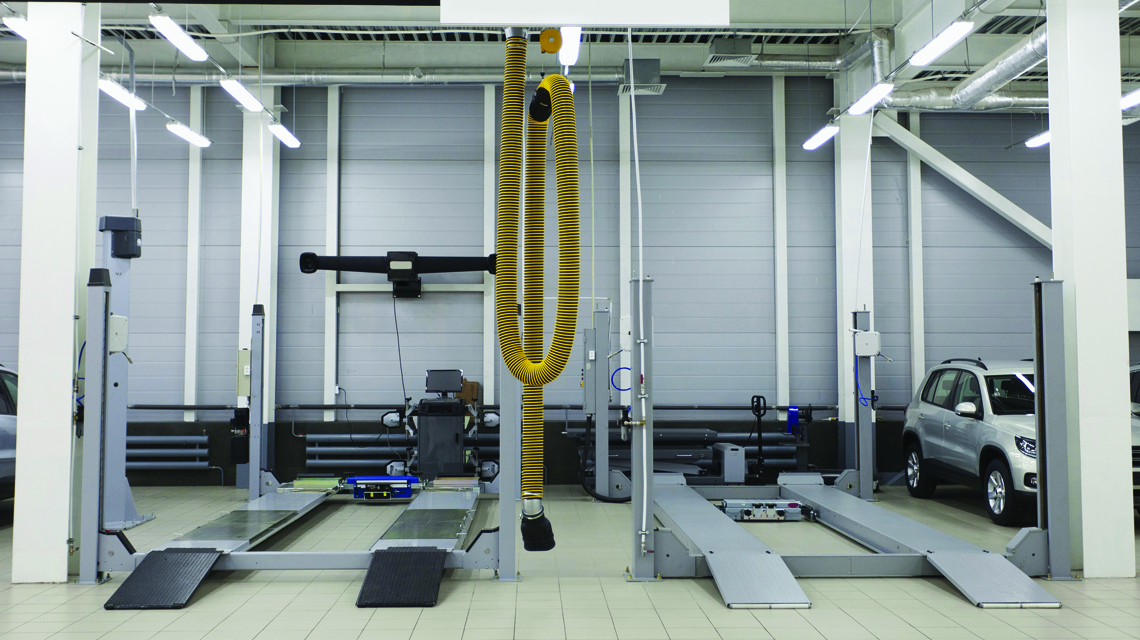

vorticel_a_e_ambiente02

Scheda Tecnica

  • Corrente assorbita max (A)
    1.27
  • Diametro Nominale Condotto (mm)
    500
  • Frequenza (Hz)
    50/60*
  • Grado Protezione IP
    54
  • Grado protezione motore IP
    54
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    1
  • Numero Poli
    6
  • Peso (Kg)
    17.6
  • Potenza assorbita max (W)
    290
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max (l/s)
    1335
  • Portata max (m³/h)
    4805
  • Potenza sonora Lw [dB(A)]
    77.7
  • Pressione max (Pa)
    152
  • Pressione max alla max vel. (mmH2O)
    15.5
  • Pressione Sonora Lp in campo libero [dB(A)] 1 m
    66.7
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m
    57.2
  • RPM
    1000


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Dimensione A (mm)
    630
  • Dimensione B (mm)
    508
  • Dimensione C (mm)
    218
  • Dimensione D (mm)
    16
  • Dimensione E (mm)
    134
  • Dimensione F (mm)
    105
  • Dimensione G (mm)
    11
  • Dimensione H (mm)
    530
quota

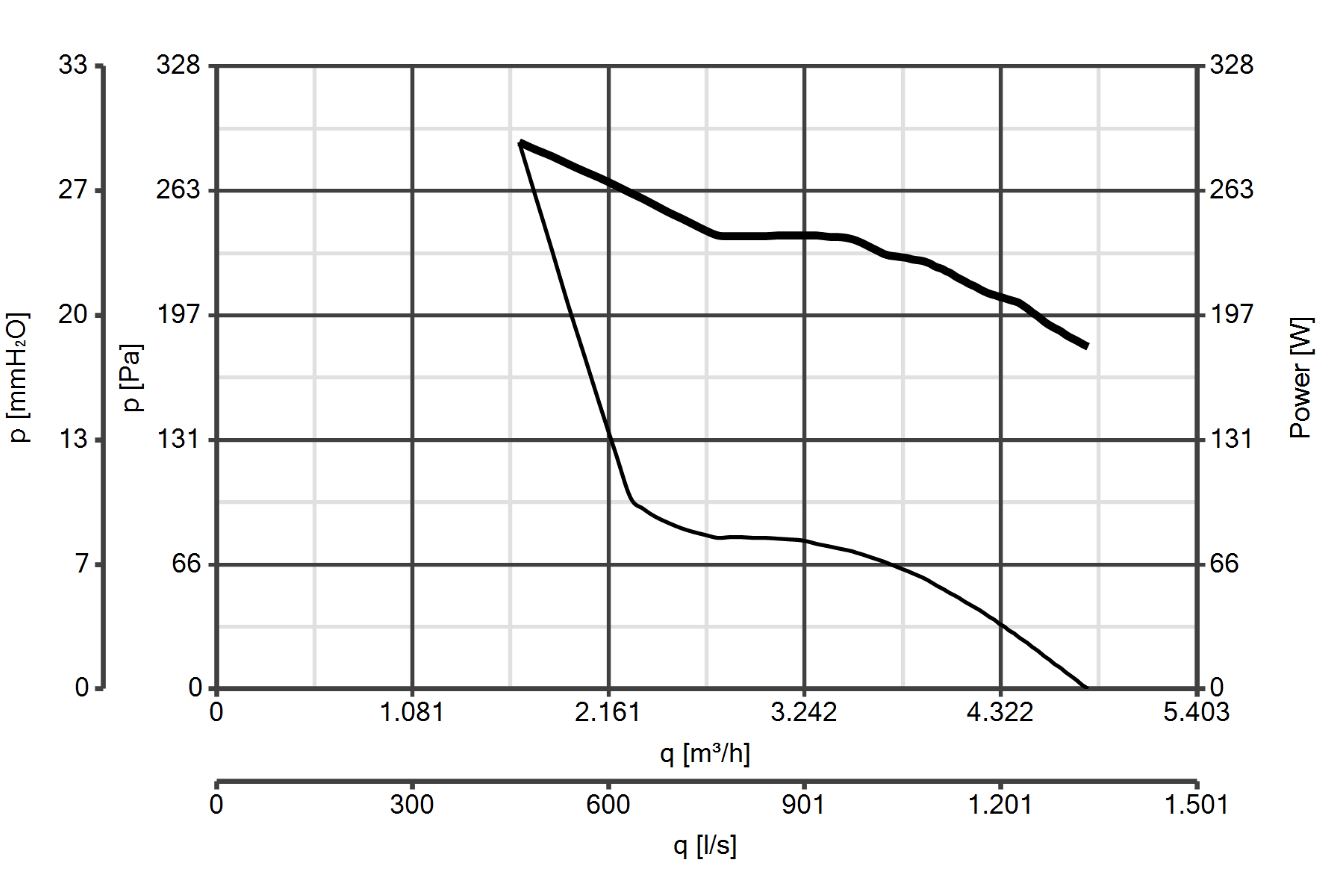

Curva_JPG_42337-Curve_per_Catalogo
