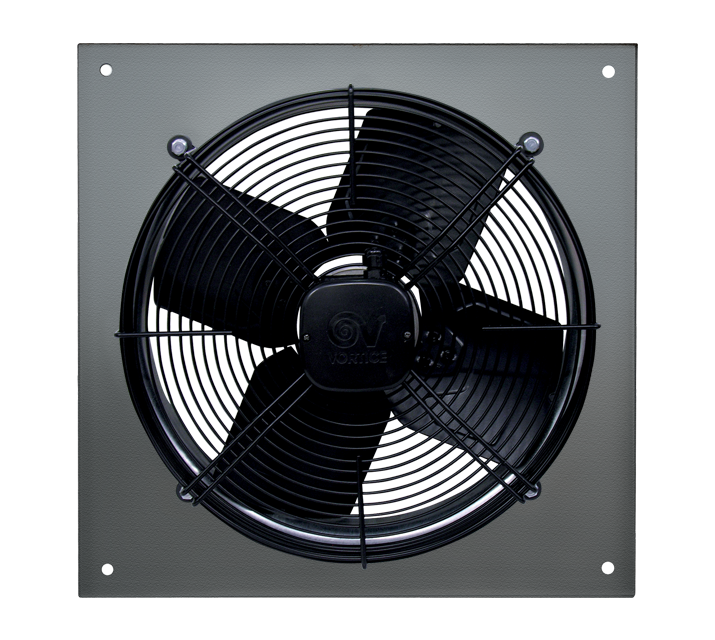

Descrizione
• Diametro nominale 630 mm
• Pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata.
• Griglia di protezione (conforme alla norma UNI ISO 13857), integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore AC trifase ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe F, termo-protetto.

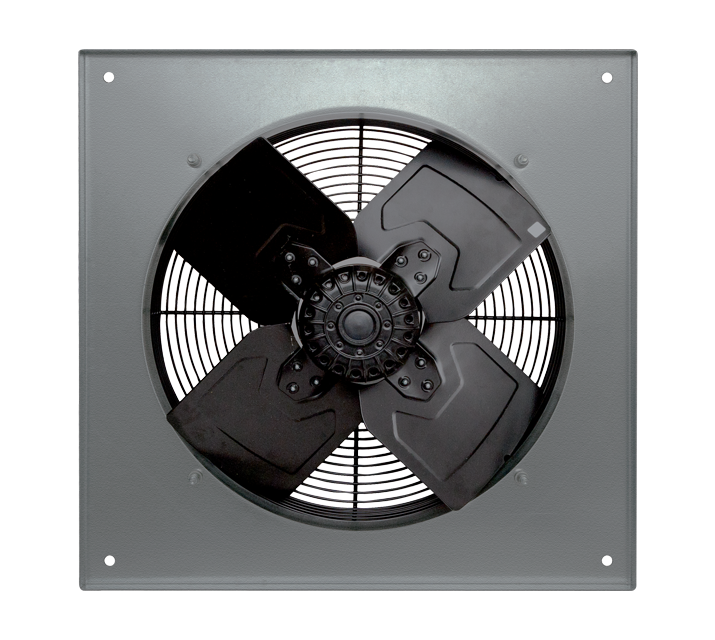

• Girante dinamicamente bilanciata (UNI ISO 1940, Punto 1 – Classe 6.3); 4 pale stampate in lamiera d’acciaio elettrozincata e verniciate a polvere poliestere di colore nero.
• Controllabile in velocità mediante regolatore Vortice.
• Pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata.
• Griglia di protezione (conforme alla norma UNI ISO 13857), integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore AC trifase ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe F, termo-protetto.
• Girante dinamicamente bilanciata (UNI ISO 1940, Punto 1 – Classe 6.3); 4 pale stampate in lamiera d’acciaio elettrozincata e verniciate a polvere poliestere di colore nero.
• Controllabile in velocità mediante regolatore Vortice.
Certificazioni
-
Download
CE
-
EAC
Scheda Tecnica
-
Corrente assorbita max (A)1,10
-
Diametro Nominale Condotto (mm)630
-
Frequenza (Hz)50
-
Grado Protezione IP54
-
Grado protezione motore IP54
-
IsolamentoI° classe
-
Numero Fasi (Ph)3
-
Numero Poli6
-
Peso (Kg)15,8
-
Potenza assorbita max (W)522
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)380-415
-

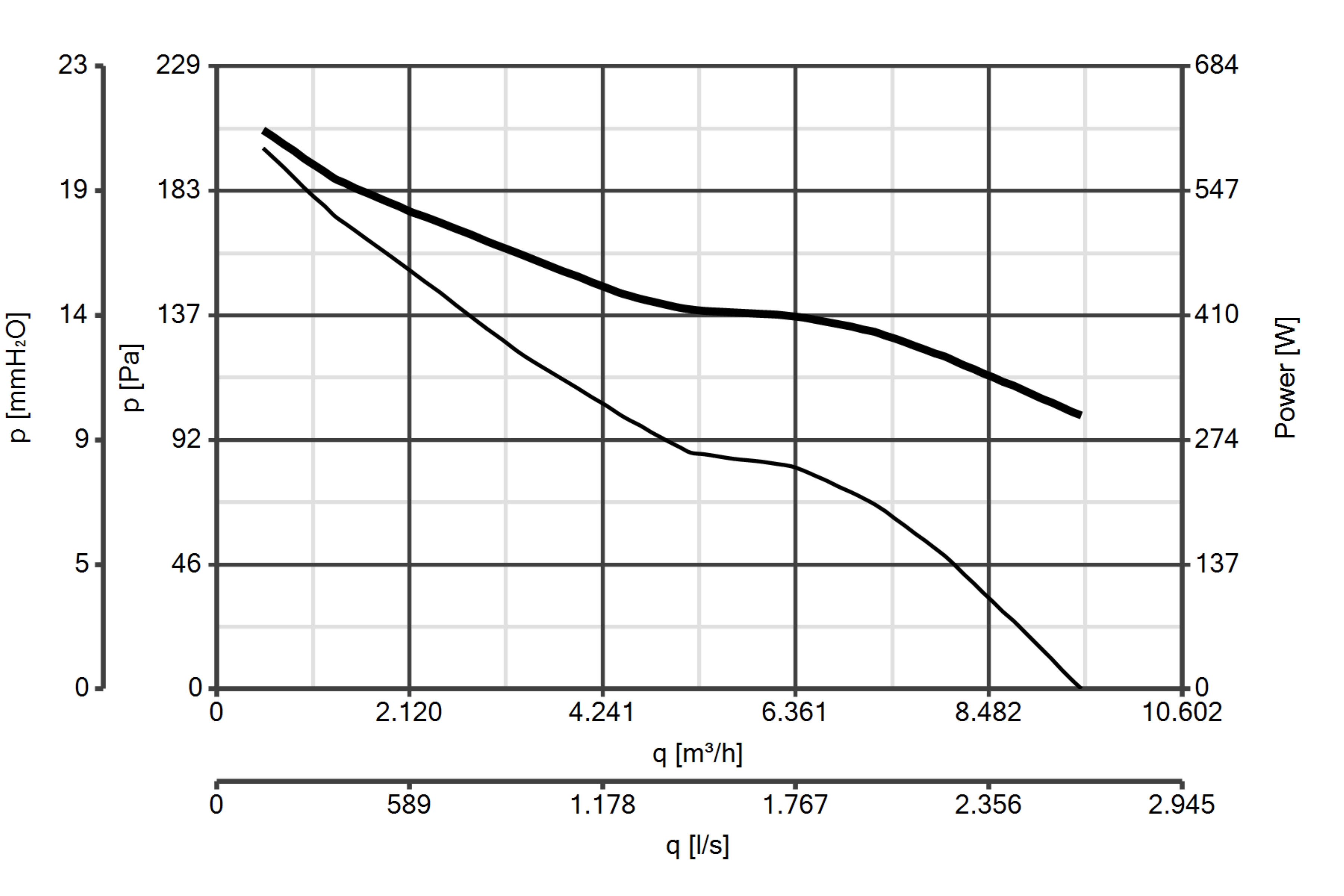

Portata max (l/s)2639
-
Portata max (m³/h)9502
-
Potenza sonora Lw [dB(A)]78,5
-
Pressione max (Pa)154
-
Pressione max alla max vel. (mmH2O)15,7
-
Pressione Sonora Lp in campo libero [dB(A)] 1 m67,5
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m58,0
-
RPM1000
-
Dimensione A (mm)805
-
Dimensione B (mm)638
-
Dimensione C (mm)218
-
Dimensione D (mm)15
-
Dimensione E (mm)68
-
Dimensione F (mm)45
-
Dimensione G (mm)11
-
Dimensione H (mm)750
