Descrizione

• Ventilatore centrifugo da tetto adatto per l’aspirazione di fumi caldi fino a 400°C per 120 minuti.
• Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria.
• Piastra porta-motore realizzata in acciaio con trattamento superficiale di zincatura galvanica.
• Copri-motore realizzato in lamiera di acciaio decapata e fosfatata, verniciato con polvere poliestere con cottura in forno, colore grigio martellato.
• Griglie di protezione e anti volatili (conformi alla norma UNI ISO 13857), realizzate in anelli di acciaio elettrosaldato e verniciate con vernice epossidica nera.
• Girante centrifuga a pale rovesce autopulenti dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3) realizzate in lamiera d’acciaio elettrozincata.
• Motore Dahlander AC trifase a 2 velocità, con albero montato su supporti con cuscinetti a sfere, grandezza standard UNEL MEC B5, auto ventilato. Classe isolamento motore H, con ventola di raffreddamento e pressacavo per connessione, in metallo.
• Portata minima 890 m3/h
Portata massima 1100 m3/h.
• Equipaggiata con un condensatore di avviamento che deve essere montato lontano dal ventilatore in modo che non possa essere danneggiato dal calore.
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.
• Cavo per garantire la continuità di messa a terra.
• Cavo di sicurezza in acciaio per ancorare la macchina dopo l’installazione.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

torrette_tr_ed_ambiente01
torrette_tr_ed_ambiente02
torrette_tr_ed_ambiente03

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,24
  • Corrente max assorbita alla min vel. (A)
    0,13
  • Diametro Nominale Condotto (mm)
    200
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    55
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    3
  • Numero Poli
    4
  • Peso (Kg)
    19
  • Potenza max assorbita alla max vel. (W)
    100
  • Potenza max assorbita alla min vel. (W)
    72
  • Temp. ambiente max funzionamento continuativo (°C)
    90
  • Tensione (V)
    380-415
  • Portata max alla max vel. (l/s)
    306
  • Portata max alla max vel. (m³/h)
    1100
  • Portata max alla min vel. (l/s)
    247
  • Portata max alla min vel. (m³/h)
    890
  • Pressione max alla max vel. (mmH2O)
    21
  • Pressione max alla max vel. (Pa)
    206
  • Pressione max alla min vel. (mmH2O)
    17
  • Pressione max alla min vel. (Pa)
    167
  • Pressione Sonora Lp [dB (A)] 3m
    56
  • RPM max
    1430
  • RPM min
    1270
  • Dimensione A (mm)
    600
  • Dimensione B (mm)
    410
  • Dimensione C (mm)
    357
  • Dimensione D (mm)
    309
  • Dimensione E (mm)
    166
  • Dimensione F (mm)
    38
  • Dimensione G (mm)
    26,5
  • Dimensione H (mm)
    513
  • Dimensione L (mm)
    183
  • Dimensione M (mm)
    187,5
  • Dimensione N (mm)
    284
quota

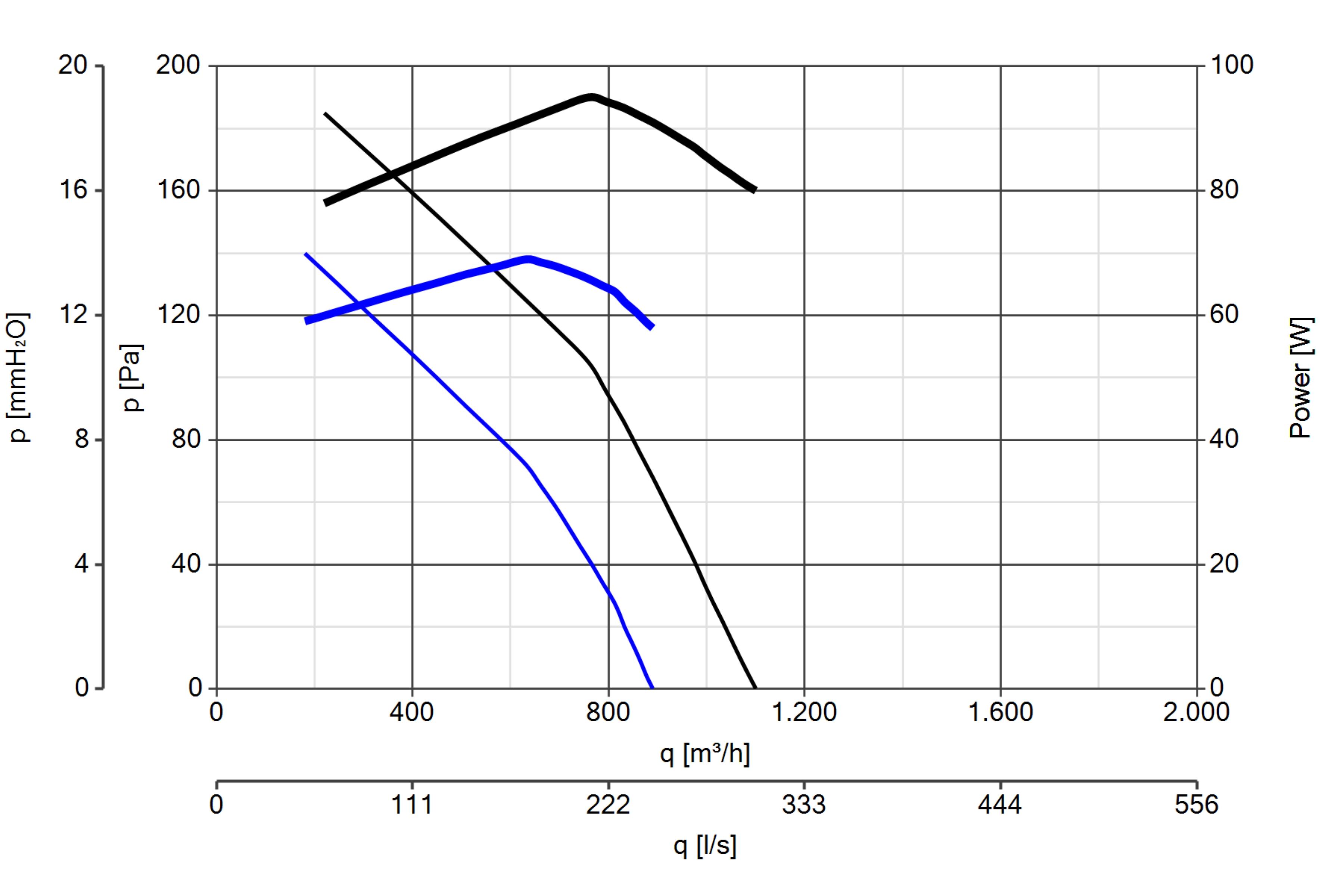

Curva_JPG_15040-Curve_per_Catalogo
