Descrizione

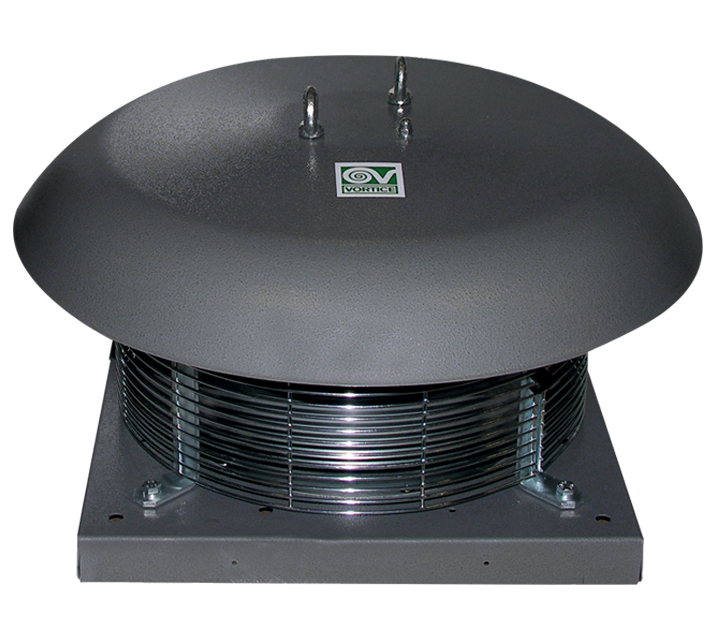

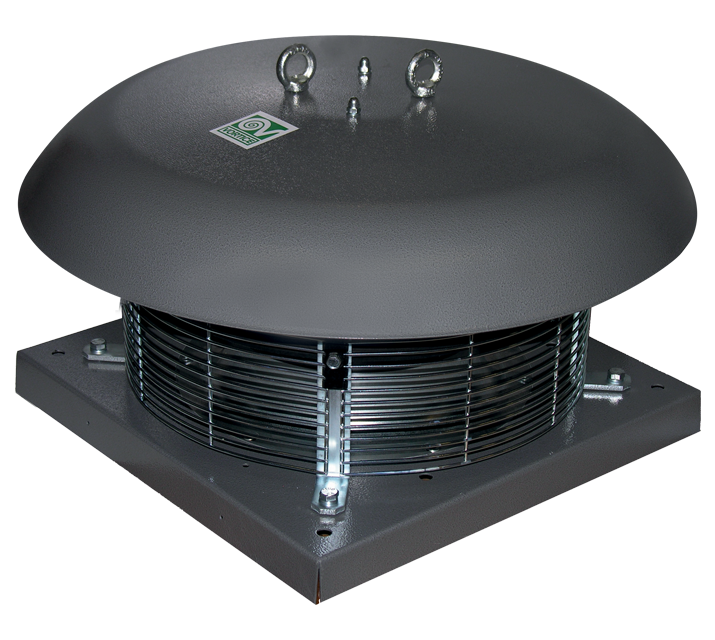

• Coprimotore realizzato in lamiera di acciaio decapata e fosfatata, verniciata con polvere poliestere con cottura in forno, colore grigio martellato.
• Base decapata e fosfatata, verniciata con polvere poliestere con cottura in forno di colore grigio martellato, con boccaglio di aspirazione in lamiera d’acciaio zincata.
• Motore AC trifase del tipo a rotore esterno con albero montato su supporti con cuscinetti a sfere, dotato di termo protettore, con classe di isolamento F, abbinato ad una girante centrifuga a pale rovesce autopulenti.
• Scatola cablaggio con pressa-cavo in termoplastico per la connessione elettrica.
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.

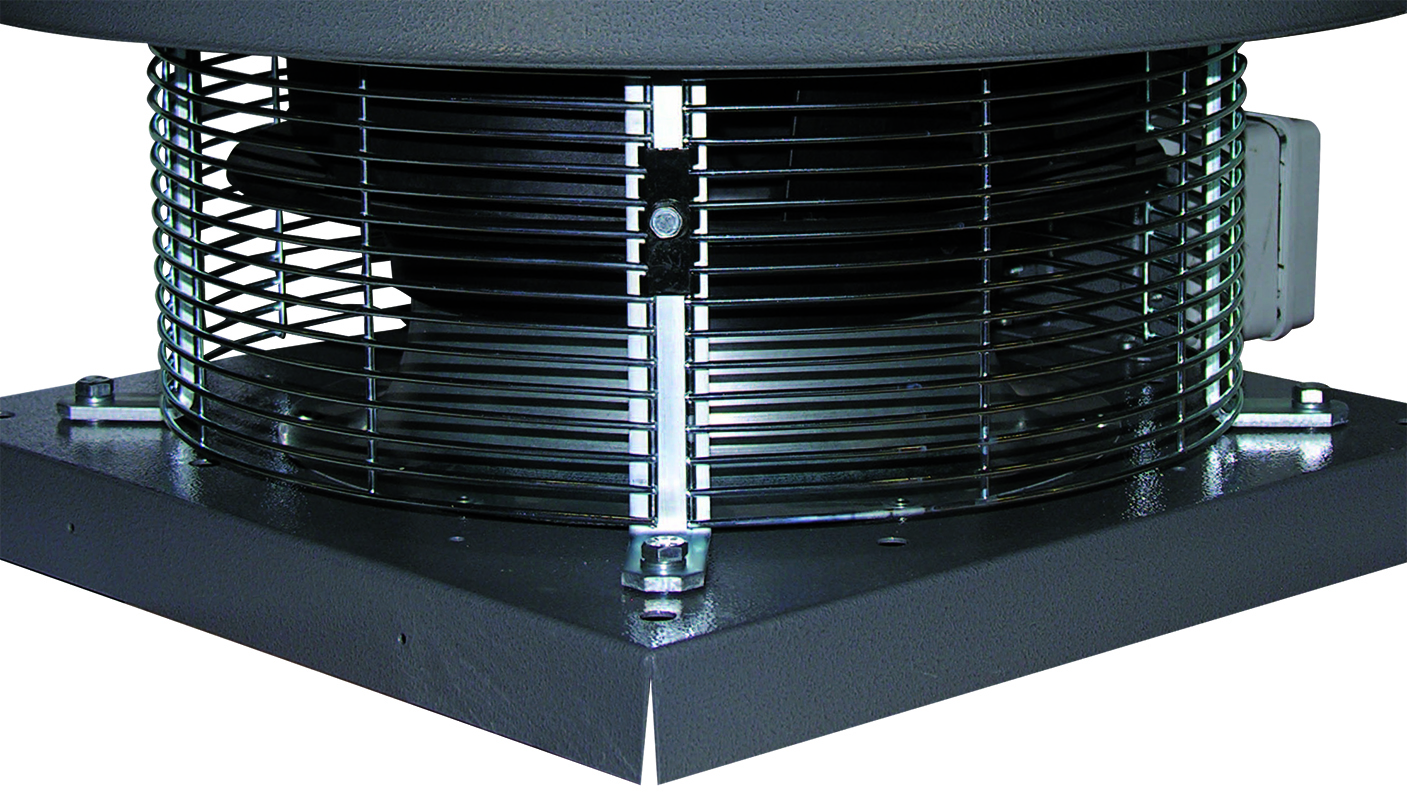

• Griglie antinfortunistica e anti-volatile, realizzate in anelli di acciaio elettrosaldato, verniciate con vernice epossidica colore nero.
• Cavo di sicurezza in acciaio per ancorare le macchine dopo l’installazione.
• La continuità di messa a terra è garantita tramite appositi punti di contatto.
• Controllabile in velocità mediante regolatore Vortice.
• Base decapata e fosfatata, verniciata con polvere poliestere con cottura in forno di colore grigio martellato, con boccaglio di aspirazione in lamiera d’acciaio zincata.
• Motore AC trifase del tipo a rotore esterno con albero montato su supporti con cuscinetti a sfere, dotato di termo protettore, con classe di isolamento F, abbinato ad una girante centrifuga a pale rovesce autopulenti.
• Scatola cablaggio con pressa-cavo in termoplastico per la connessione elettrica.
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.
• Griglie antinfortunistica e anti-volatile, realizzate in anelli di acciaio elettrosaldato, verniciate con vernice epossidica colore nero.
• Cavo di sicurezza in acciaio per ancorare le macchine dopo l’installazione.
• La continuità di messa a terra è garantita tramite appositi punti di contatto.
• Controllabile in velocità mediante regolatore Vortice.
Certificazioni
-
Download
CE
-
EAC
Scheda Tecnica
-
Corrente assorbita max (A)3,40
-
Diametro Nominale Condotto (mm)450
-
Frequenza (Hz)50
-
Grado Protezione IP24
-
Grado protezione motore IP54
-
IsolamentoI° classe
-
Numero Fasi (Ph)3
-
Numero Poli6
-
Peso (Kg)64,7
-
Potenza assorbita max (W)1385
-
Temp. ambiente max funzionamento continuativo (°C)60
-
Temperatura ambiente min funzionamento continuativo (°C)-15
-
Tensione (V)400
-

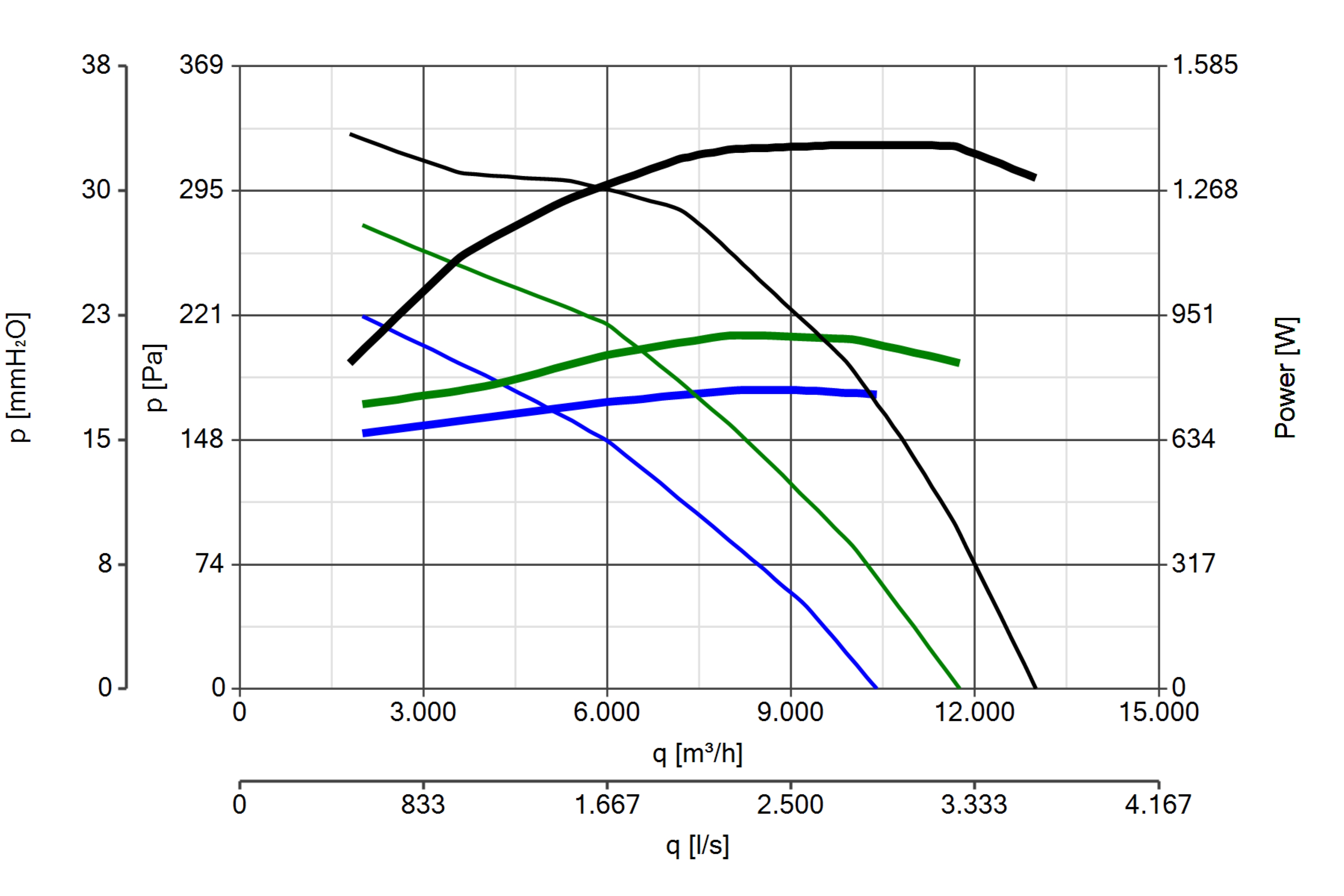

Portata max (l/s)3611
-
Portata max (m³/h)13000
-
Potenza sonora Lw [dB(A)]72
-
Pressione max (mmH2O)33,5
-
Pressione max (Pa)329
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m51
-
RPM920
-
Nome o denominazione commerciale del fabbricanteVortice
-
Portata nominale [m3/s]3,00000
-
Potenza elettrica assorbita effettiva [KW]1,385
-
Potenza elettrica assorbita effettiva [KW]1,385
-
Portata nominale [m3/s]3,00000
-
Nome o denominazione commerciale del fabbricanteVortice
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Tipo azionamentoa velocità multiple: VM
-
Tipo azionamentoa velocità multiple: VM
-
Tipo scambiatore di calore HRSnessuno
-
Tipo scambiatore di calore HRSnessuno
-
Efficienza termica del recupero di calore [%]NA
-
Efficienza termica del recupero di calore [%]NA
-
SFPint [W/m3/s]NA
-
SFPint [W/m3/s]NA
-
Velocità frontale alla portata nominale [m/s]17,81843
-
Velocità frontale alla portata nominale [m/s]17,81843
-
Pressione esterna nominale (?ps, ext) [Pa]148
-
Pressione esterna nominale (?ps, ext) [Pa]148
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]77
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]77
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]48,7
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]48,7
-
Percentuale massima di trafilamento interno della cassa [%]NA
-
Percentuale massima di trafilamento interno della cassa [%]NA
-
Percentuale massima di trafilamento esterno della cassa [%]NA
-
Percentuale massima di trafilamento esterno della cassa [%]NA
-
Prestazione energetica o classificazione energetica dei filtriNA
-
Prestazione energetica o classificazione energetica dei filtriNA
-
Descrizione del segnale visivo per i filtriNA
-
Descrizione del segnale visivo per i filtriNA
-
Potenza sonora LWA sulla cassa [dB(A)]72
-
Potenza sonora LWA sulla cassa [dB(A)]72
-
Dimensione A (mm)945
-
Dimensione B (mm)900
-
Dimensione C (mm)750
-
Dimensione D (mm)11
-
Dimensione E (mm)493
-
Dimensione F (mm)544
-
Dimensione G (mm)553
-
Dimensione H (mm)21
