Codice 15262
HEATMASTER F400 355 T4 0,25KW
Aspiratori centrifughi da tetto di tipo "dual use" a scarico radiale
Descrizione
Scheda Tecnica
-
Classe MotoreF
-
Corrente Assorbita a 230 V (A)1,38
-
Corrente Assorbita a 400 V (A)0,79
-
Corrente assorbita max (A)0,78
-
Diametro Nominale Condotto (mm)200
-
Frequenza (Hz)50
-
Grado Protezione IP24
-
Grado protezione motore IP54
-
IsolamentoI° classe
-
Numero Fasi (Ph)1
-
Numero Poli4
-
Peso (Kg)13,0
-
Potenza assorbita max (W)168
-
Temp. ambiente max funzionamento continuativo (°C)60
-
Temperatura ambiente min funzionamento continuativo (°C)-15
-
Tensione (V)230
-

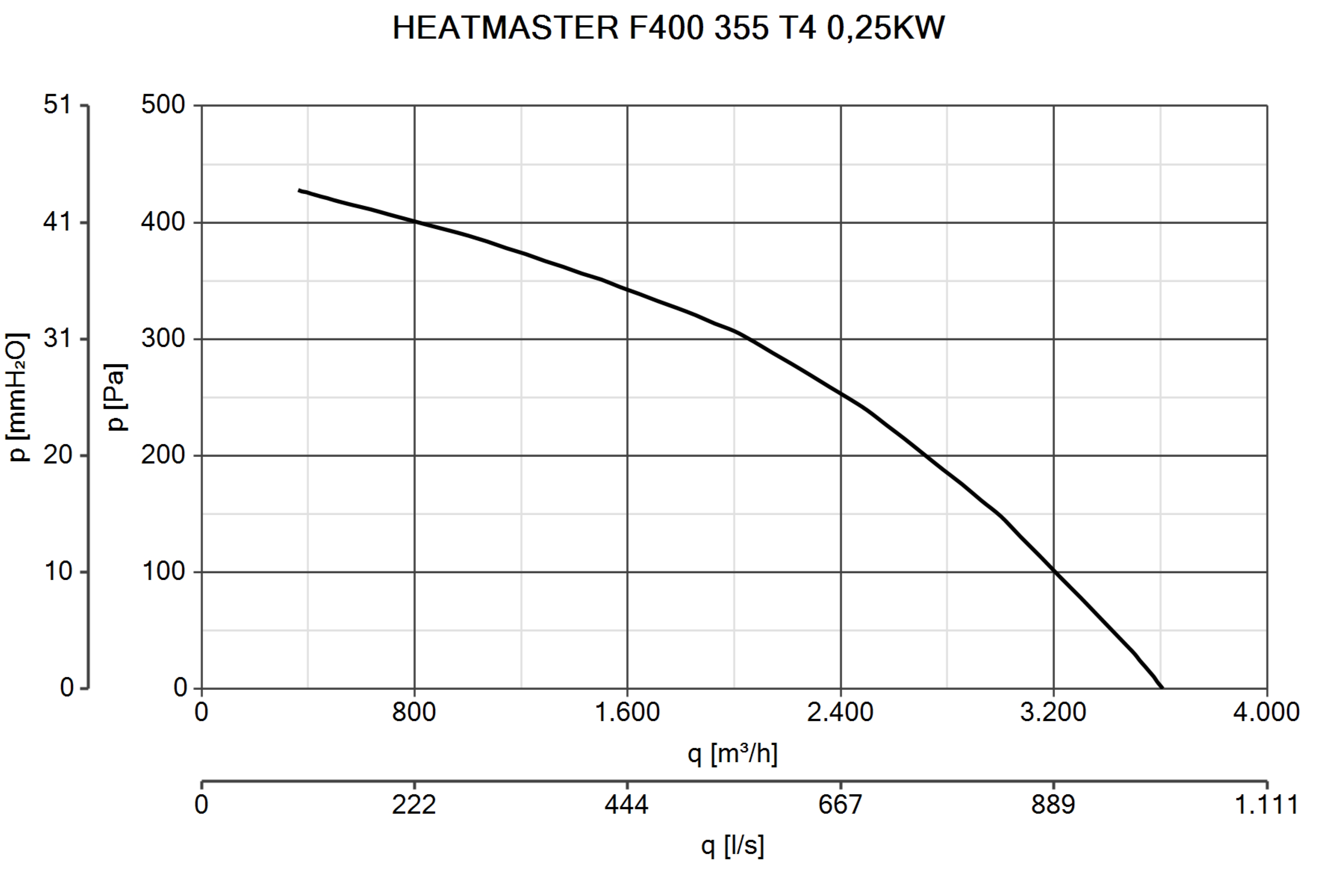

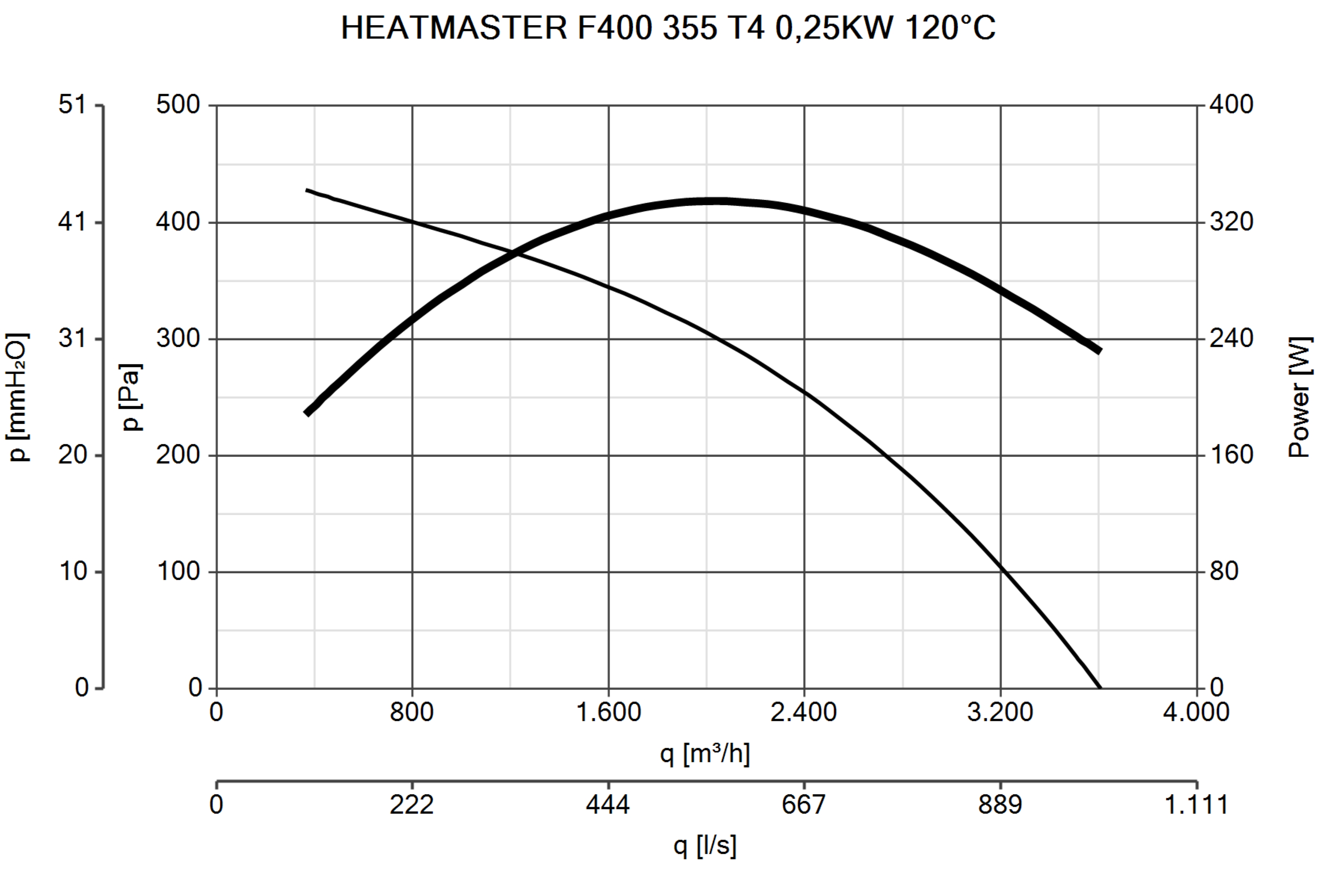

Portata max (l/s)597
-
Portata max (m³/h)2150
-
Potenza sonora Lw [dB(A)]54.6
-
Pressione max (mmH2O)25,1
-
Pressione max (Pa)246
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m34,1
-
RPM1426
-
Nome o denominazione commerciale del fabbricanteVortice
-
Portata nominale [m3/s]0,4519
-
Potenza elettrica assorbita effettiva [KW]0,162
-
Potenza elettrica assorbita effettiva [KW]0,162
-
Portata nominale [m3/s]0,4519
-
Nome o denominazione commerciale del fabbricanteVortice
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Tipo azionamentoa velocità multiple: VM
-
Tipo azionamentoa velocità multiple: VM
-
Tipo scambiatore di calore HRSnessuno
-
Tipo scambiatore di calore HRSnessuno
-
Efficienza termica del recupero di calore [%]N.A.
-
Efficienza termica del recupero di calore [%]N.A.
-
SFPint [W/m3/s]32,13
-
SFPint [W/m3/s]32,13
-
Velocità frontale alla portata nominale [m/s]13,0
-
Velocità frontale alla portata nominale [m/s]13,0
-
Pressione esterna nominale (?ps, ext) [Pa]114
-
Pressione esterna nominale (?ps, ext) [Pa]114
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]0
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]0
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]34,9
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]34,9
-
Percentuale massima di trafilamento interno della cassa [%]N.A.
-
Percentuale massima di trafilamento interno della cassa [%]N.A.
-
Percentuale massima di trafilamento esterno della cassa [%]N.A.
-
Percentuale massima di trafilamento esterno della cassa [%]N.A.
-
Prestazione energetica o classificazione energetica dei filtriN.A.
-
Prestazione energetica o classificazione energetica dei filtriN.A.
-
Descrizione del segnale visivo per i filtriN.A.
-
Descrizione del segnale visivo per i filtriN.A.
-
Potenza sonora LWA sulla cassa [dB(A)]55
-
Potenza sonora LWA sulla cassa [dB(A)]55
-

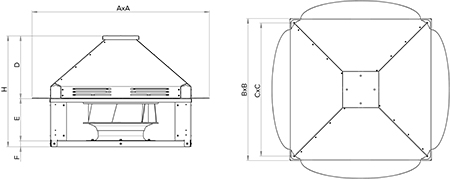

Dimensione A (mm)848
-
Dimensione B (mm)680
-
Dimensione C (mm)620
-
Dimensione D (mm)350
-
Dimensione E (mm)232
-
Dimensione F (mm)40
-
Dimensione H (mm)623
