Codice 15279

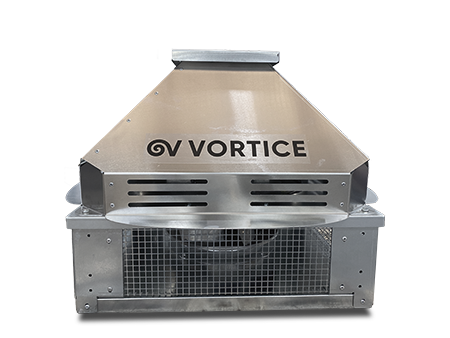

SLIMROOF 560 T ES
Aspiratori centrifughi da tetto a scarico radiale con motori EC
Descrizione
• Struttura, integrante la griglia anti-volatili, e base di fissaggio al tetto in lamiera d’acciaio zincata; una coppia di cerniere, permette il ribaltamento della piastra di supporto del ventilatore, per agevolare gli interventi di ispezione e manutenzione.
• Copertura in lamiera di alluminio, resistente agli urti, alle alte temperature e all’azione degli agenti atmosferici, la cui forma è stata concepita per evitare l’ingresso di pioggia nel sottostante condotto, anche in presenza di forti temporali.
• Girante centrifuga ad alta efficienza del tipo a pale rovesce, autopulente, in lamiera di alluminio.
• Motore EC ad alta efficienza (IE4) per minimizzare i consumi, del tipo a rotore esterno per ridurre l'ingombro e con albero montato su cuscinetti a sfere per accrescere la durata. Il grado di protezione è IP54, la classe di isolamento è B. L’evoluta elettronica integrata permette la regolazione fine (segnale 0-10V o PWM) della prestazione erogata. Interruttore di sicurezza integrato disponibile a richiesta.
• Alimentazione trifase 400V / 50-60Hz.
• Temperature di funzionamento comprese da -30°C e +40°C.
• Classe di isolamento elettrico I (richiesta messa a terra).
• Copertura in lamiera di alluminio, resistente agli urti, alle alte temperature e all’azione degli agenti atmosferici, la cui forma è stata concepita per evitare l’ingresso di pioggia nel sottostante condotto, anche in presenza di forti temporali.
• Girante centrifuga ad alta efficienza del tipo a pale rovesce, autopulente, in lamiera di alluminio.
• Motore EC ad alta efficienza (IE4) per minimizzare i consumi, del tipo a rotore esterno per ridurre l'ingombro e con albero montato su cuscinetti a sfere per accrescere la durata. Il grado di protezione è IP54, la classe di isolamento è B. L’evoluta elettronica integrata permette la regolazione fine (segnale 0-10V o PWM) della prestazione erogata. Interruttore di sicurezza integrato disponibile a richiesta.
• Alimentazione trifase 400V / 50-60Hz.
• Temperature di funzionamento comprese da -30°C e +40°C.
• Classe di isolamento elettrico I (richiesta messa a terra).
Scheda Tecnica
-
Classe MotoreB
-
Corrente assorbita max (A)4,4
-
Frequenza (Hz)50/60
-
Grado Protezione IP54
-
Peso (Kg)85
-
Potenza assorbita max (W)2770
-
Tensione (V)400
-
Portata max (m³/h)16100
-
RPM1520
* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.
-

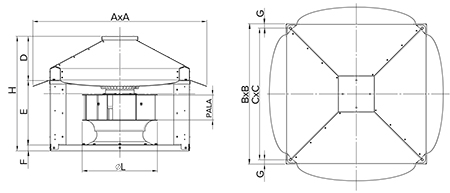

Dimensione A (mm)1180
-
Dimensione B (mm)955
-
Dimensione C (mm)895
-
Dimensione D (mm)300
-
Dimensione E (mm)460
-
Dimensione F (mm)40
-
Dimensione H (mm)800
