Descrizione
• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale: 100 mm
• Motore a 1 velocità termicamente protetto, con albero montato su supporti a bronzine autolubrificanti con accoppiata girante centrifuga
• Portata massima 135 m3/h
• Griglia di protezione sulla bocca di aspirazione
• Controllabile in velocità mediante regolatore Vortice.
• Diametro nominale: 100 mm
• Motore a 1 velocità termicamente protetto, con albero montato su supporti a bronzine autolubrificanti con accoppiata girante centrifuga
• Portata massima 135 m3/h
• Griglia di protezione sulla bocca di aspirazione
• Controllabile in velocità mediante regolatore Vortice.
Certificazioni
-
Download
CE
-
EAC
-
G-Mark
-
UKCA
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente assorbita max (A)0,13
-
Diametro Nominale Condotto (mm)100
-
Frequenza (Hz)50
-
Grado Protezione IPX2
-
IsolamentoII° classe
-
Peso (Kg)1,2
-
Potenza assorbita max (W)27
-
Temp. ambiente max funzionamento continuativo (°C)40
-
Tensione (V)220-240
-

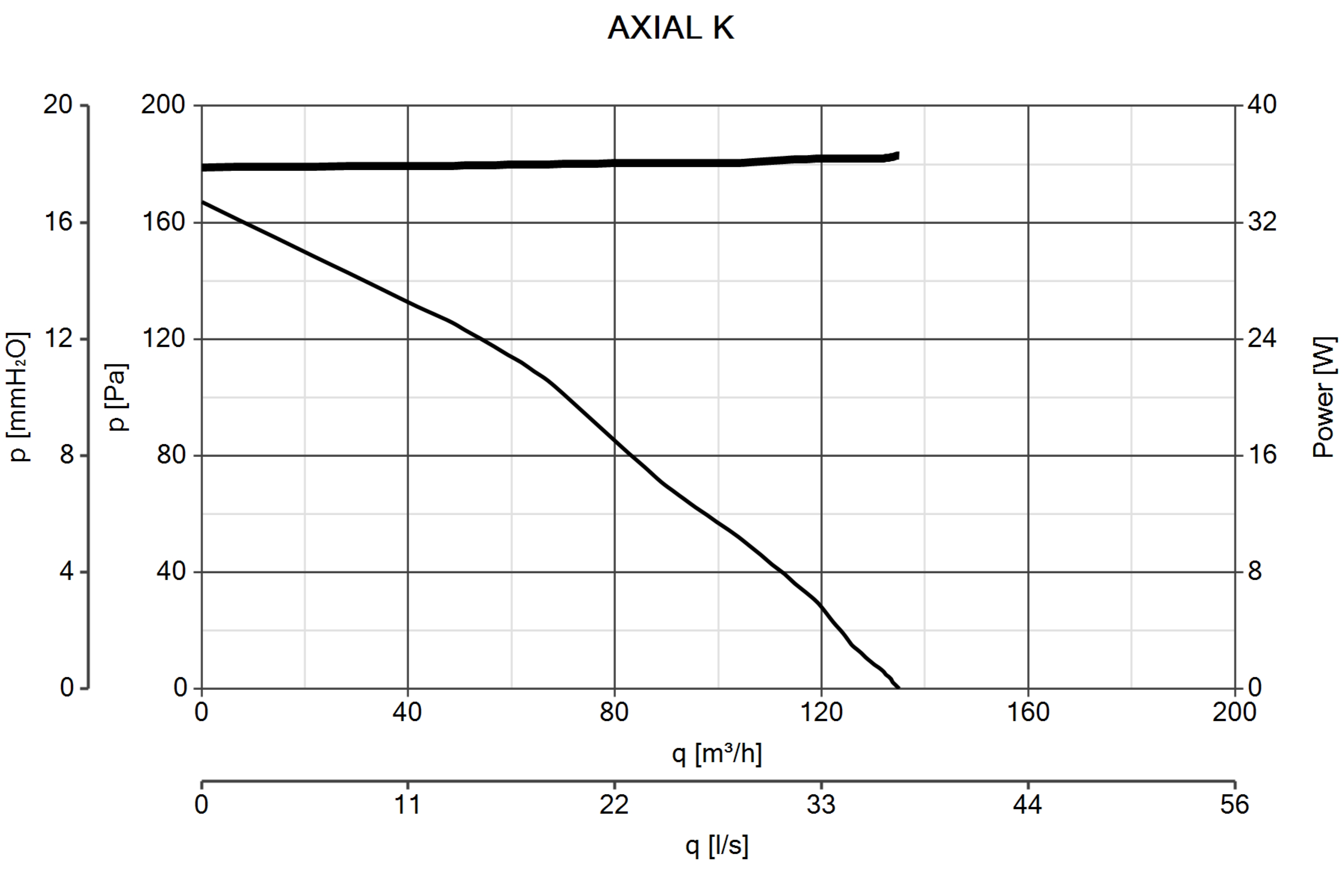

Portata max (l/s)37,5
-
Portata max (m³/h)135
-
Pressione max (mmH2O)17
-
Pressione max (Pa)167
-
Pressione Sonora Lp [dB (A)] 3m41
-
RPM2560
-
Nome o denominazione commerciale del fabbricanteVortice
-
Classe consumo specifico di energia per clima temperatoNA
-
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]-1,8
-
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]-10,5
-
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]10,5
-
Tipologia dichiarata dell'unità di ventilazioneUVR-U: unidirezionale
-
Tipo azionamentoNA
-
Tipo Scambiatore di calore HRSassente
-
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]NA
-
Portata massima [m3/h]78
-
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]27,0
-
Livello di potenza sonora LWA [dB(A)]64
-
Portata di riferimento [m3/s]0,0152
-
Differenza di pressione di riferimento [Pa]129
-
SPI [W/(m3/h)]0,48901
-
Fattore di controllo CTRL1
-
Tipologia di controllomanuale
-
Percentuale massima di trafilamento interno [%]NA
-
Percentuale massima di trafilamento esterno [%]NA
-
Tasso di miscelaNA
-
Posizione e descrizione segnale visivo filtriNA
-
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 PaNA
-
Tenuta all'aria interna/esterna [m3/h]NA
-
AEC Consumo annuo di elettricità [kWh di elettricità /a]613
-
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]1715
-
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]2732
-
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]632
-
Dimensione A (mm)168
-
Dimensione B (mm)Ø 176
-
Dimensione D (mm)Ø 97
-
Dimensione F (mm)270
