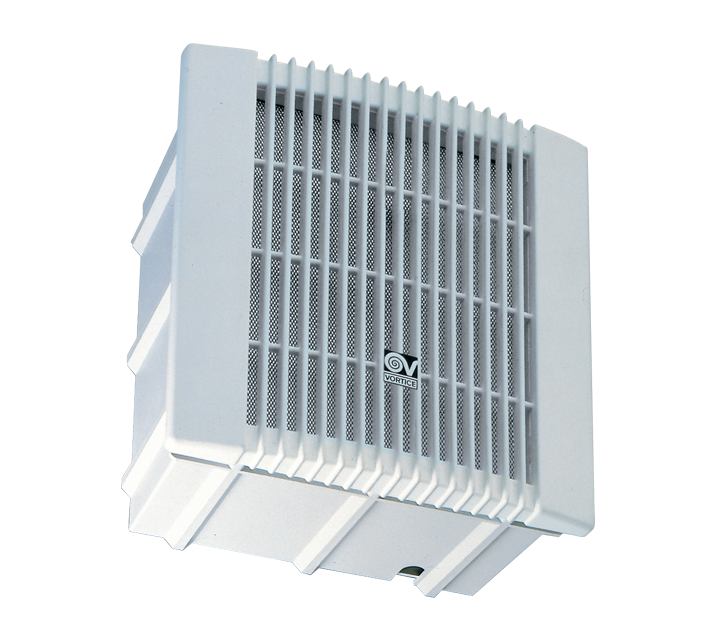

Descrizione

• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 100 mm
• Motore a 2 velocità termicamente protetto, con albero montato su supporti con cuscinetti a sfere.
• Portata minima uscita posteriore: 55 m3/h
Portata massima uscita posteriore: 118 m3/h

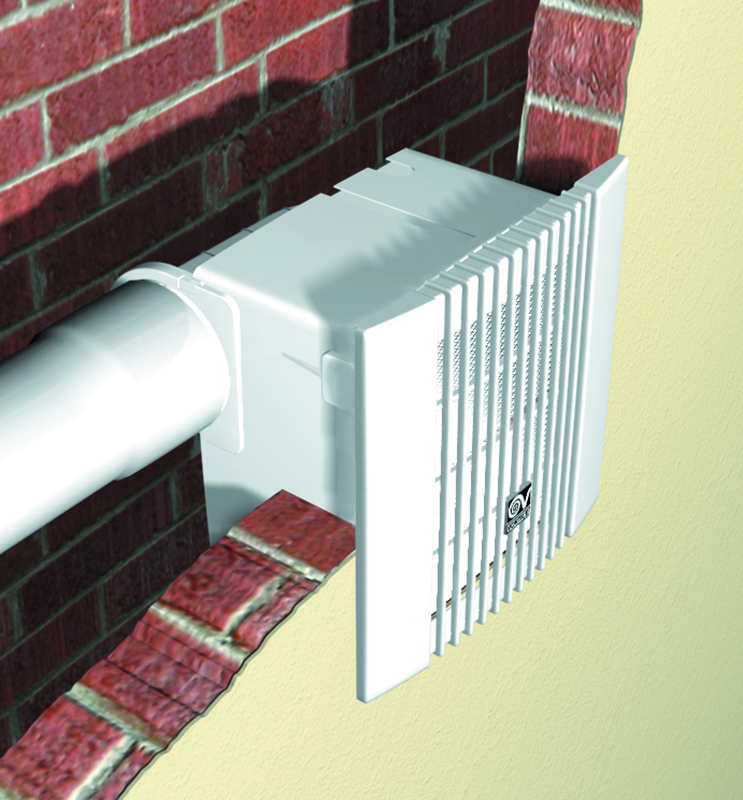

• Portata minima uscita laterale: 67 m3/h
Portata massima uscita laterale: 140 m3/h
• Doppio involucro motore-ventola, supporti anti vibrazioni e chiusura di non ritorno per assicurare un funzionamento estremamente silenzioso.

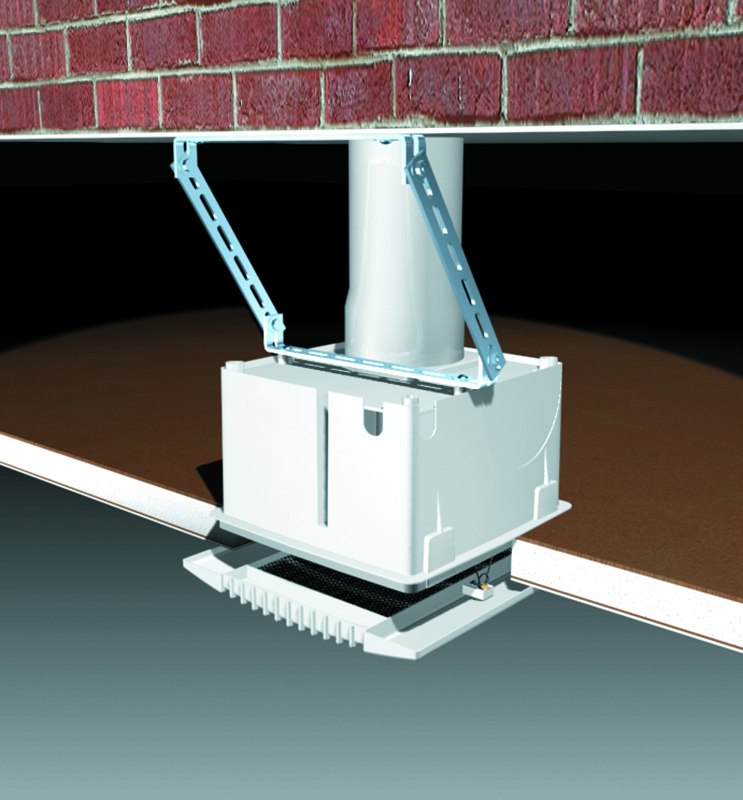

• Dotato di molle di sostegno della griglia anteriore, adatte ad ogni tipo di controsoffitto (max. 65 mm).
• Filtro metallico asportabile e lavabile.
• Bocca di mandata completa e dotata di valvola anti-ritorno.
• Controllabile in velocità mediante regolatore Vortice.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
EAC
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,1
Corrente max assorbita alla min vel. (A)

0,05
Diametro Nominale Condotto (mm)

100
Frequenza (Hz)

50
Grado Protezione IP

X4
Isolamento

II° classe
Ø Scarico (mm)

97
Peso (Kg)

2,9
Potenza max assorbita alla max vel. (W)

27
Potenza max assorbita alla min vel. (W)

16
Temp. ambiente max funzionamento continuativo (°C)

40
Tensione (V)

220-240
Portata max alla max vel. (l/s)

32,8
Portata max alla max vel. (m³/h)

118
Portata max alla min vel. (l/s)

15,3
Portata max alla min vel. (m³/h)

55
Portata max uscita lat. alla max vel. (l/s)

38,9

Portata max uscita lat. alla max vel. (m³/h)

140
Portata max uscita lat. alla min vel. (l/s)

18,6
Portata max uscita lat. alla min vel. (m³/h)

67

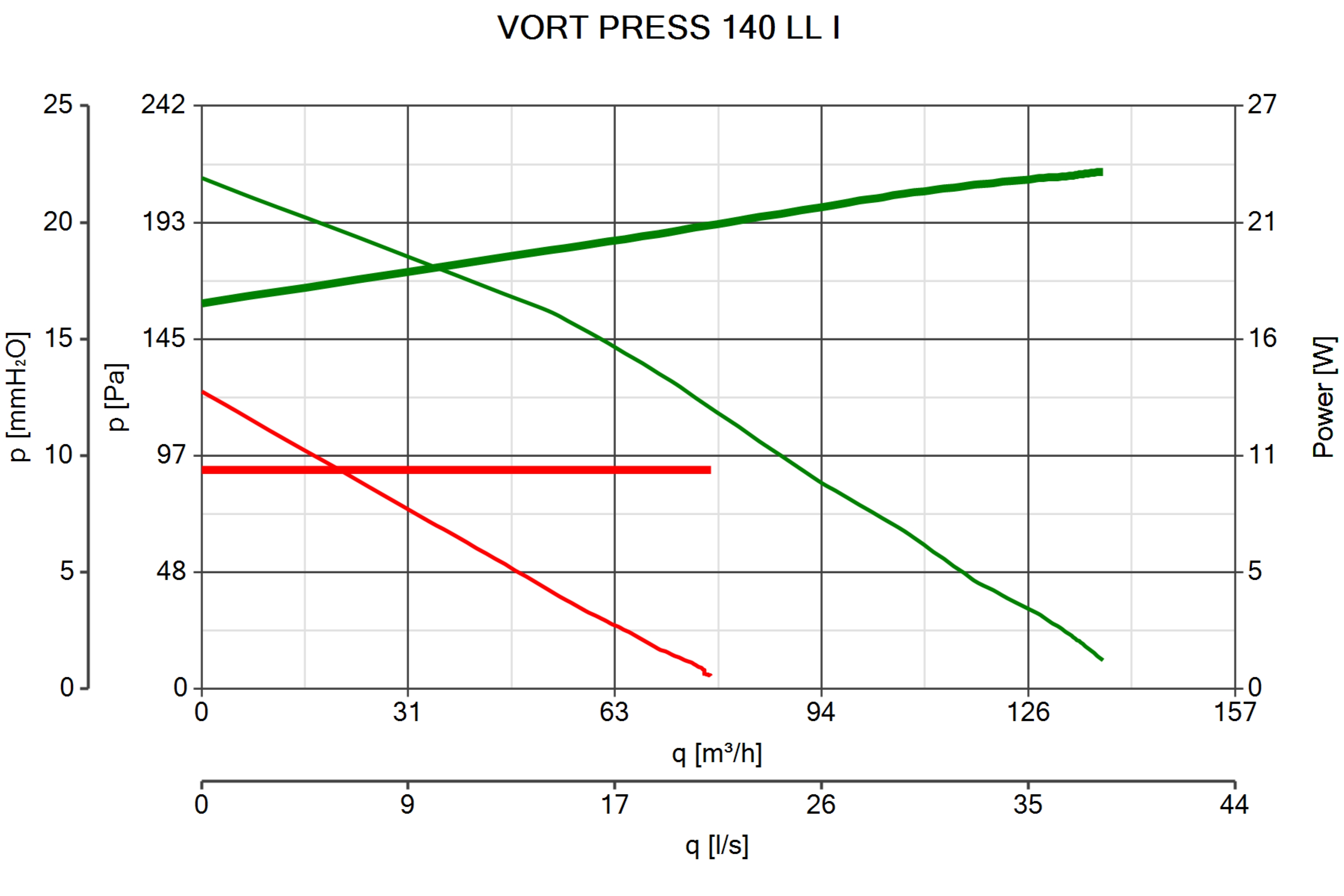

Pressione max alla max vel. (mmH2O)

22
Pressione max alla max vel. (Pa)

216
Pressione max alla min vel. (mmH2O)

8
Pressione max alla min vel. (Pa)

78
Pressione max uscita lat. alla max vel. (mmH2O)

22
Pressione max uscita lat. alla max vel. (Pa)

216
Pressione max uscita lat. alla min vel. (mmH2O)

8
Pressione max uscita lat. alla min vel. (Pa)

78
Pressione sonora Lp [dB (A)] 3m - max vel

38
Pressione sonora Lp [dB (A)] 3m - min vel

30
RPM max

1130
RPM min

594
RPM uscita lat. - max vel

829
RPM uscita lat. - min vel

450

Nome o denominazione commerciale del fabbricante

Vortice
Classe consumo specifico di energia per clima temperato

NA
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]

-5,8
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]

-19,2
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]

1,8
Tipologia dichiarata dell'unità di ventilazione

UVR-U: unidirezionale
Tipo azionamento

NA
Tipo Scambiatore di calore HRS

assente
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]

NA
Portata massima [m3/h]

133
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]

23,5
Livello di potenza sonora LWA [dB(A)]

59
Portata di riferimento [m3/s]

0,0259
Differenza di pressione di riferimento [Pa]

88
SPI [W/(m3/h)]

0,23631
Fattore di controllo CTRL

1
Tipologia di controllo

manuale
Percentuale massima di trafilamento interno [%]

NA
Percentuale massima di trafilamento esterno [%]

NA
Tasso di miscela

NA
Posizione e descrizione segnale visivo filtri

NA
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa

NA
Tenuta all'aria interna/esterna [m3/h]

NA
AEC Consumo annuo di elettricità [kWh di elettricità /a]

326
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]

1397
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

2732
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

632
