Descrizione

• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale: 100 mm
• Motore termicamente protetto, con albero montato su supporti a cuscinetti a sfere.
• Portata massima uscita posteriore: 80 m3/h
• Portata massima uscita laterale: 70 m3/h
• Bocca di mandata verticale con boccaglio in dotazione, orientabile in posizione orizzontale con apposito deviatore.
• Bocca di mandata posteriore completa e dotata di valvola anti ritorno.
• Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE
• Controllabile in velocità mediante regolatore Vortice.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

IMQ
CE
Download
IMQ Performance
EAC

Scheda Tecnica

Corrente assorbita max (A)

0,13
Diametro Nominale Condotto (mm)

100
Frequenza (Hz)

50
Grado Protezione IP

X4
Isolamento

II° classe
Ø Scarico (mm)

96,5
Peso (Kg)

1,9
Potenza assorbita max (W)

19
Potenza max assorbita alla max vel. (W)

19

Temp. ambiente max funzionamento continuativo (°C)

40
Tensione (V)

230
Portata max (l/s)

uscita:posteriore 22,2 laterale 19,4
Portata max (m³/h)

80

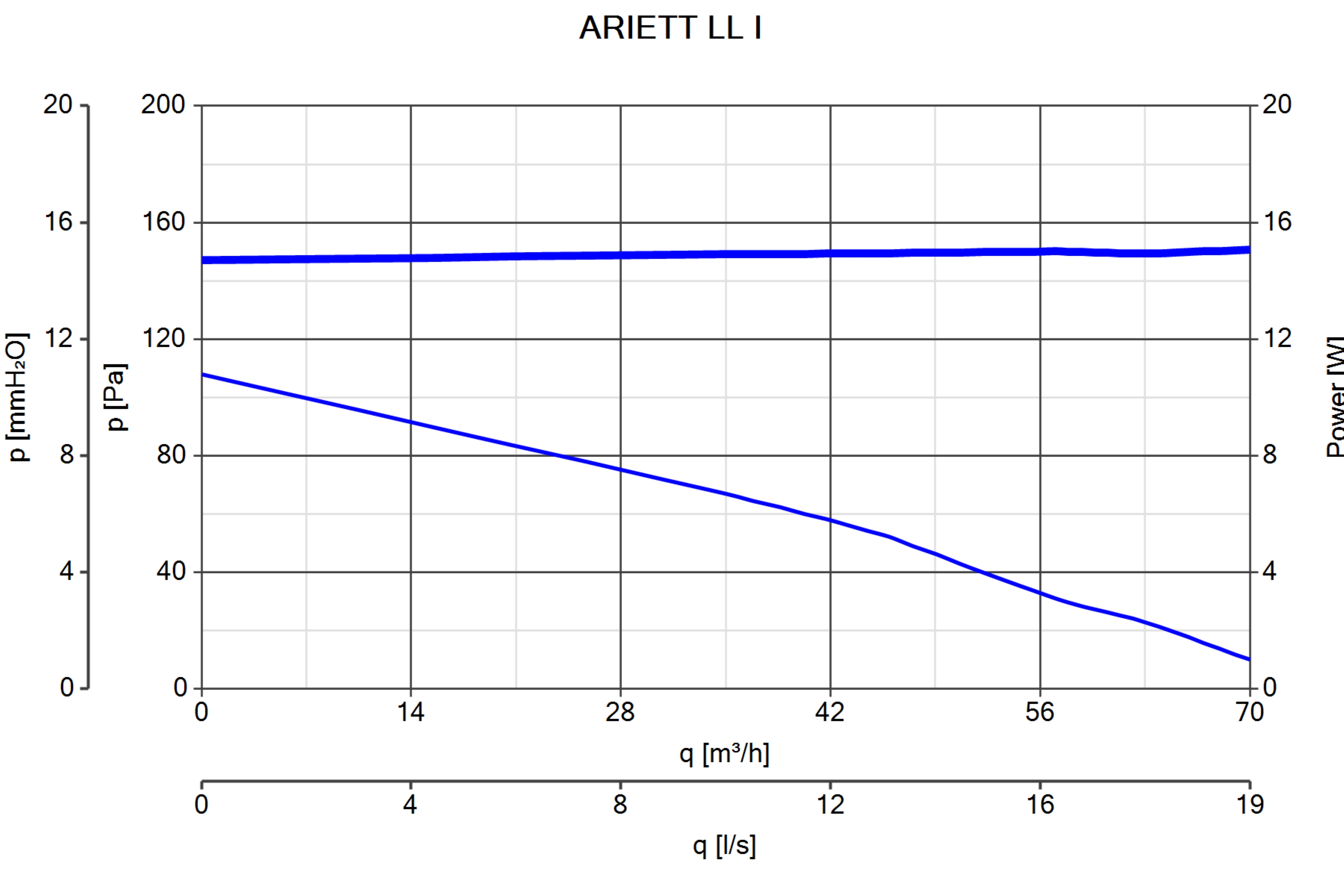

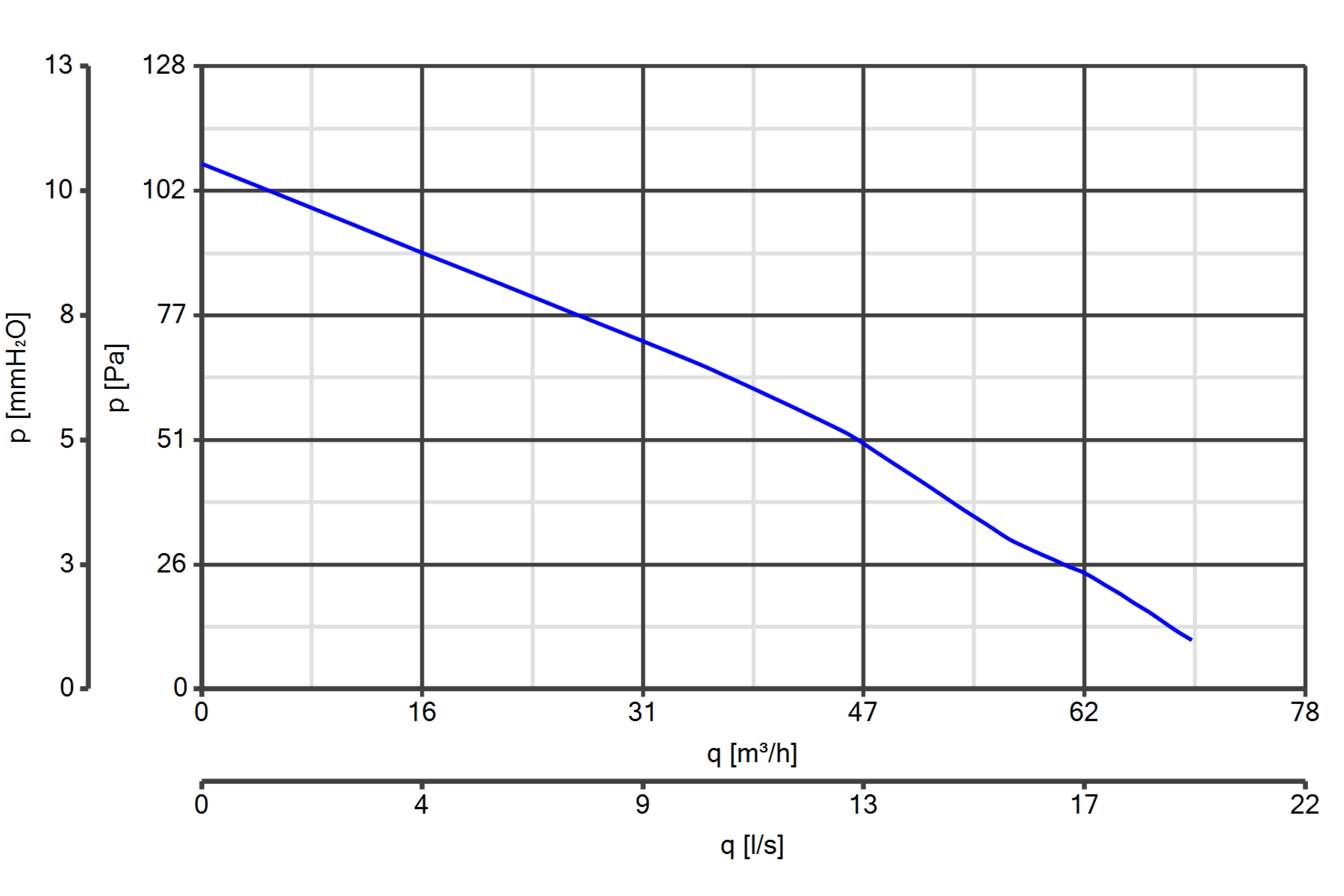

Pressione max (mmH2O)

11
Pressione max (Pa)

108
RPM

2360
RPM uscita lat. - max vel

2460

Nome o denominazione commerciale del fabbricante

Vortice
Classe consumo specifico di energia per clima temperato

NA
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]

-5,3
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]

-18,6
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]

2,4
Tipologia dichiarata dell'unità di ventilazione

UVR-U: unidirezionale
Tipo azionamento

NA
Tipo Scambiatore di calore HRS

assente
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]

NA
Portata massima [m3/h]

72
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]

13,5
Livello di potenza sonora LWA [dB(A)]

64
Portata di riferimento [m3/s]

0,0140
Differenza di pressione di riferimento [Pa]

72
SPI [W/(m3/h)]

0,25198
Fattore di controllo CTRL

1
Tipologia di controllo

manuale
Percentuale massima di trafilamento interno [%]

NA
Percentuale massima di trafilamento esterno [%]

NA
Tasso di miscela

NA
Posizione e descrizione segnale visivo filtri

NA
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa

NA
Tenuta all'aria interna/esterna [m3/h]

NA
AEC Consumo annuo di elettricità [kWh di elettricità /a]

347
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]

1397
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

2732
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

632

Dimensione A (mm)

252
Dimensione B (mm)

23
Dimensione C (mm)

65
Dimensione D (mm)

214,5
Dimensione E (mm)

228
Dimensione F (mm)

135,3
Dimensione G (mm)

31,5/76,7
Dimensione H (mm)

Ø 96,5
Dimensione I (mm)

180
Dimensione L (mm)

92
Dimensione M (mm)

76
