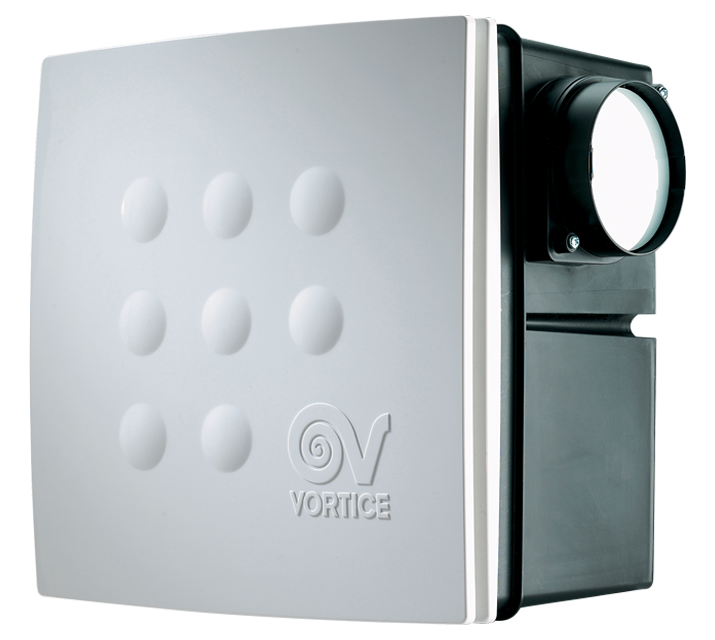

MEDIO I

Descrizione

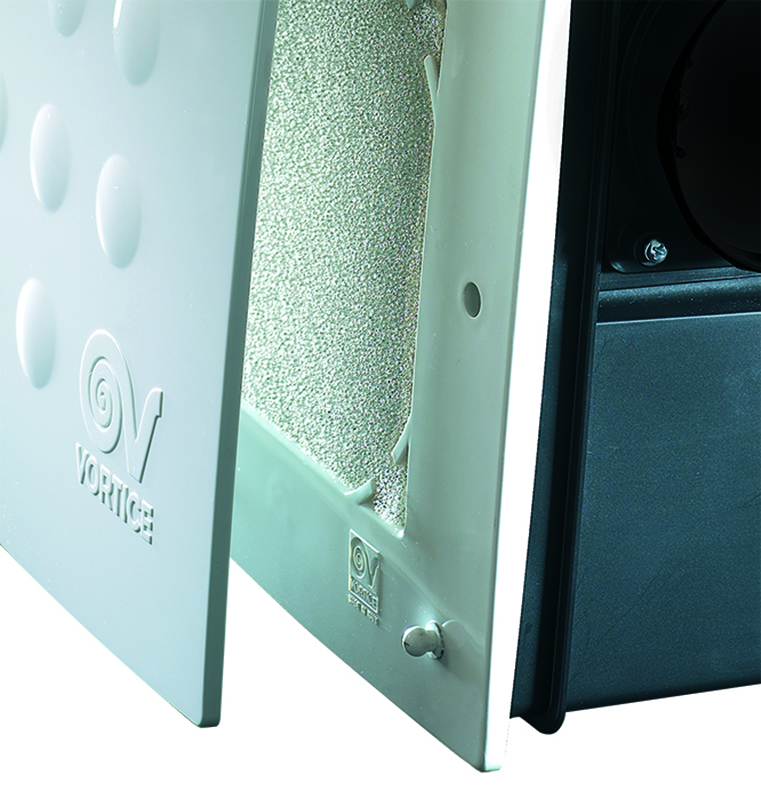

• Costruzione in resina plastica ABS bianca per le parti non incassate nel muro.
• Costruzione in resina plastica nera (PP) caricata con talco per conferire una maggior resistenza alle parti da murare.
• Diametro nominale 100 mm.
• Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti con termofusibile di protezione e bronzine autolubrificanti.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
CCC
EAC
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,18
Corrente max assorbita alla min vel. (A)

0,14
Diametro Nominale Condotto (mm)

100
Frequenza (Hz)

50
Grado Protezione IP

X4
Isolamento

II° classe
Ø Scarico (mm)

97
Peso (Kg)

2,8
Potenza max assorbita alla max vel. (W)

29
Potenza max assorbita alla min vel. (W)

25
Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

220-240

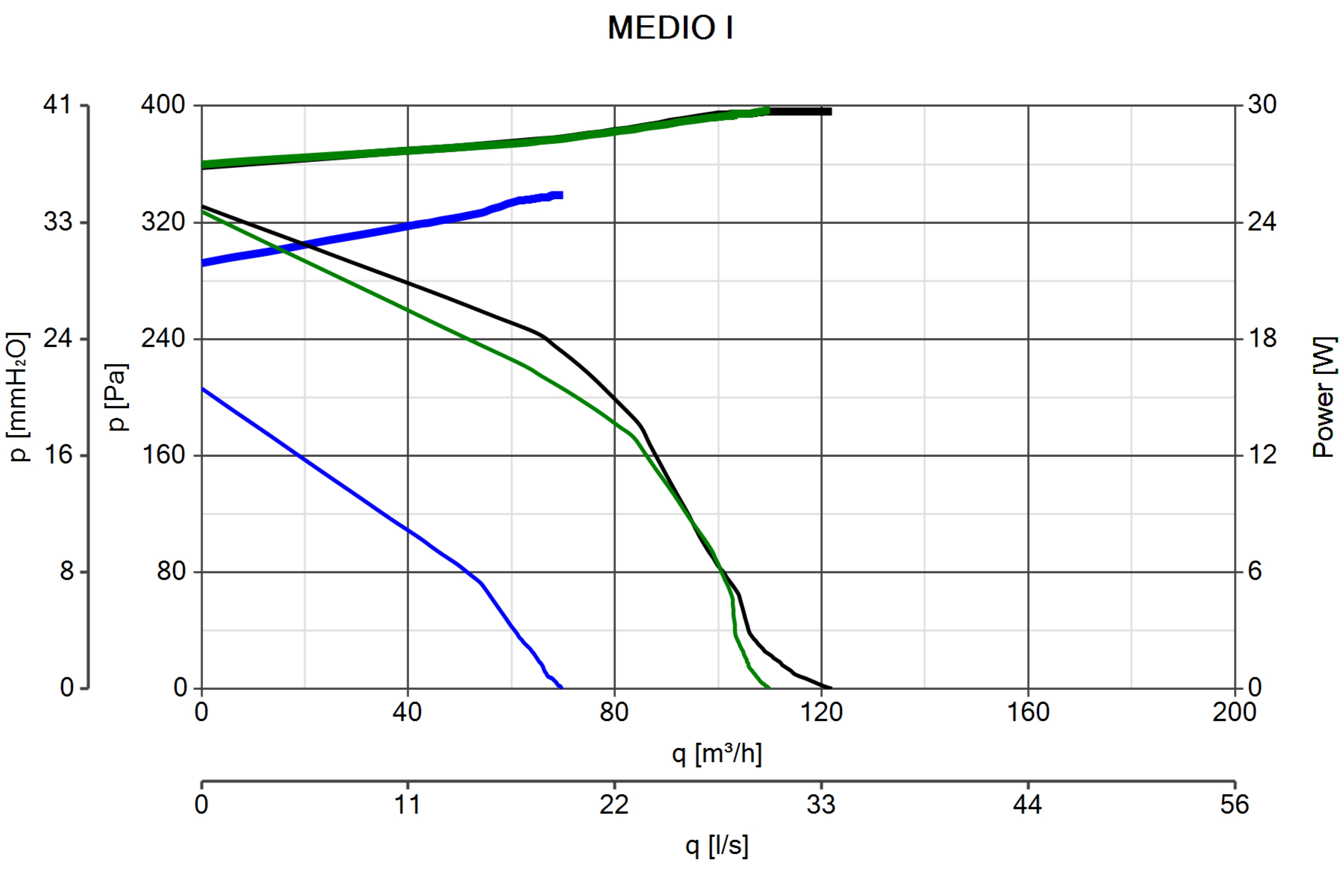

Portata max alla max vel. (l/s)

34

Portata max alla max vel. (m³/h)

122
Portata max alla min vel. (l/s)

19
Portata max alla min vel. (m³/h)

70
Pressione max alla max vel. (mmH2O)

34
Pressione max alla max vel. (Pa)

331
Pressione max alla min vel. (mmH2O)

21
Pressione max alla min vel. (Pa)

206
Pressione sonora asp. laterale [dB(A)] 3m - max vel

39,6
Pressione sonora asp. laterale [dB(A)] 3m - min vel

33,4
Pressione sonora Lp [dB (A)] 3m - max vel

41,2
Pressione sonora Lp [dB (A)] 3m - min vel

35,9
RPM max

1890
RPM min

1150

Nome o denominazione commerciale del fabbricante

Vortice
Classe consumo specifico di energia per clima temperato

NA
Tipologia dichiarata dell'unità di ventilazione

UVR-U: unidirezionale
Tipo azionamento

velocità multiple: VM
Tipo Scambiatore di calore HRS

assente
Fattore di controllo CTRL

1
Tipologia di controllo

manuale
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]

-1
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]

-14
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]

7
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]

NA
Portata massima [m3/h]

106
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]

29,6
Livello di potenza sonora LWA [dB(A)]

62
Portata di riferimento [m3/s]

0,02944
Differenza di pressione di riferimento [Pa]

196
SPI [W/(m3/h)]

0,384
Percentuale massima di trafilamento interno [%]

NA
Percentuale massima di trafilamento esterno [%]

NA
Tasso di miscela

NA
Posizione e descrizione segnale visivo filtri

NA
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa

0,06
Tenuta all'aria interna/esterna [m3/h]

NA
AEC Consumo annuo di elettricità [kWh di elettricità /a]

529
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]

1397
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

2732
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

632

Dimensione A (mm)

287
Dimensione C (mm)

37
Dimensione D (mm)

97
Dimensione E (mm)

103
Dimensione F (mm)

72
Dimensione G (mm)

69
Dimensione H (mm)

130
Dimensione L (mm)

26
