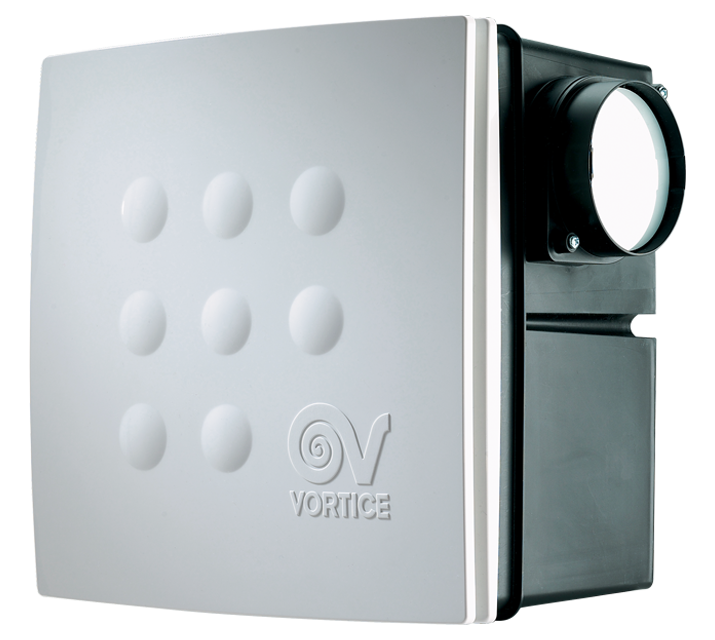

SUPER I

Descrizione

• Costruzione in resina plastica ABS bianca per le parti non incassate nel muro.
• Costruzione in resina plastica nera (PP) caricata con talco per conferire una maggior resistenza alle parti da murare.
• Diametro nominale 100 mm.
• Ventilatore a 3 velocità mediante dispositivo TRIO-S (cod. 12871), costituito da:
• motore del tipo a induzione con condensatore di avviamento, dotato di termofusibile di protezione e di bronzine autolubrificanti,
• girante centrifuga a pale avanti.

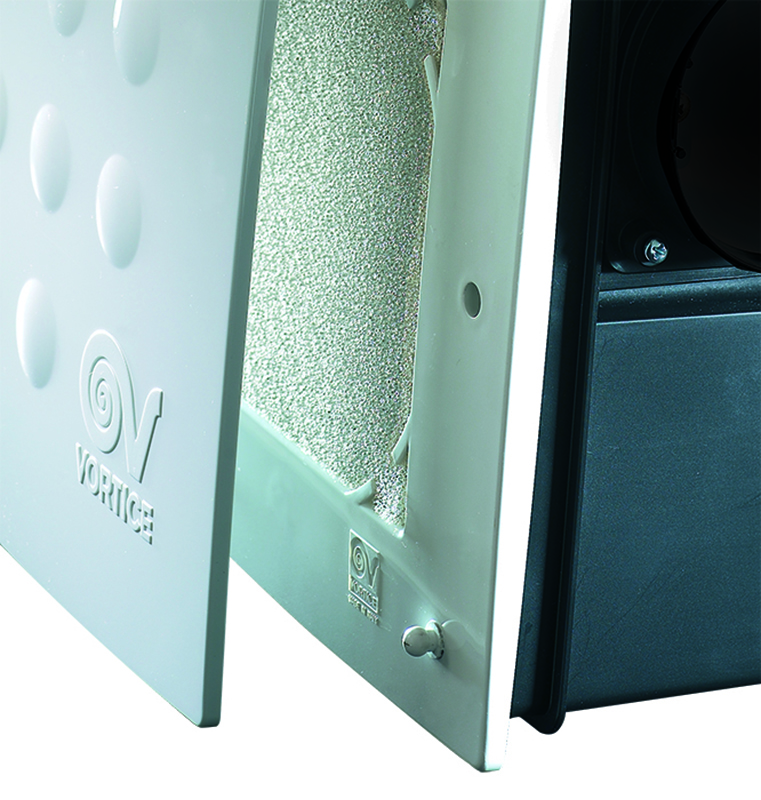

• Dispositivo di segnalazione filtro saturo.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CCC
EAC
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,5
Corrente max assorbita alla min vel. (A)

0,36
Diametro Nominale Condotto (mm)

100
Frequenza (Hz)

50
Grado Protezione IP

X4
Isolamento

II° classe
Ø Scarico (mm)

97
Peso (Kg)

4,27
Potenza max assorbita alla max vel. (W)

115
Potenza max assorbita alla min vel. (W)

50
Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

220-240

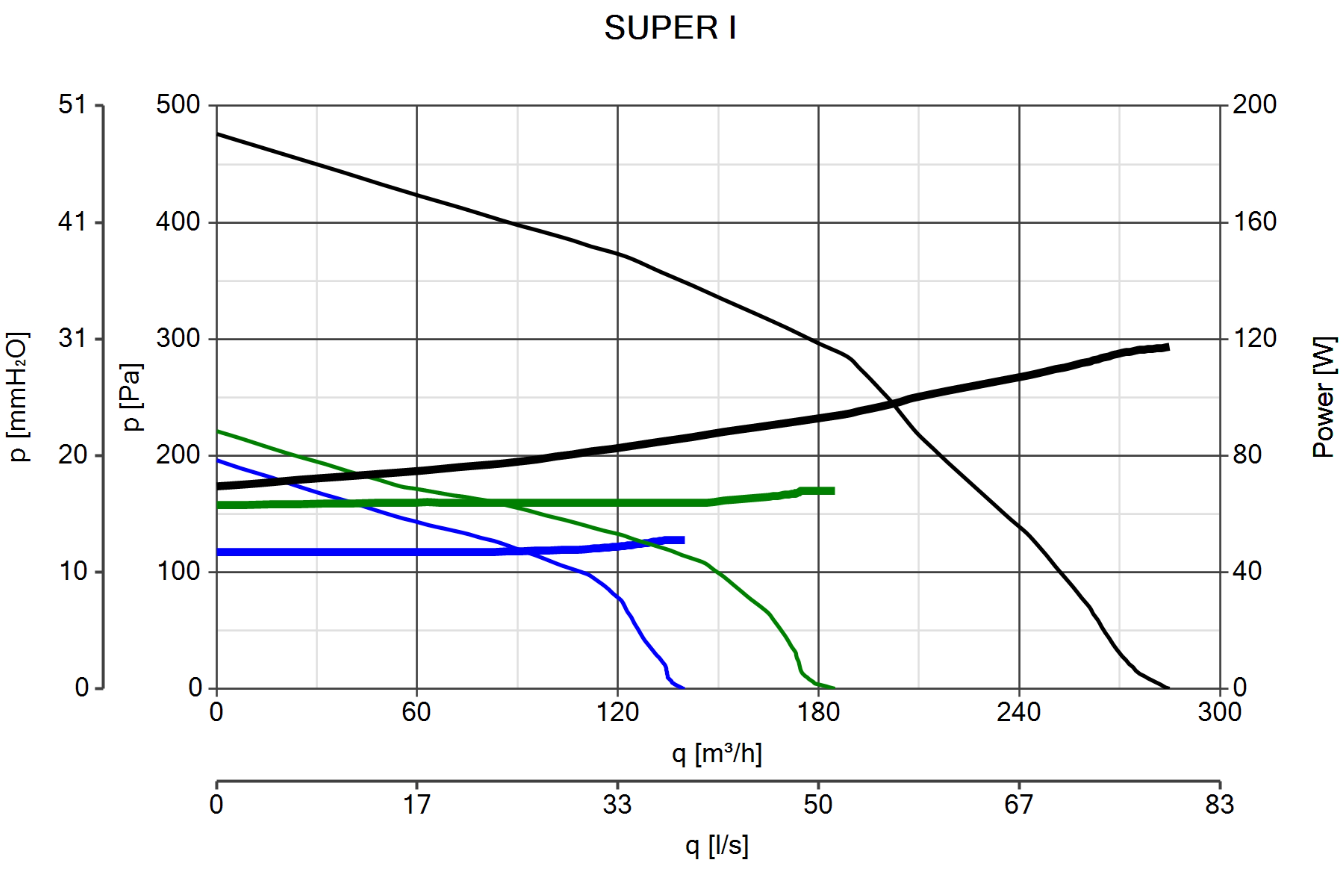

Portata max alla max vel. (l/s)

79

Portata max alla max vel. (m³/h)

285
Portata max alla min vel. (l/s)

38
Portata max alla min vel. (m³/h)

140
Pressione max alla max vel. (mmH2O)

48
Pressione max alla max vel. (Pa)

476
Pressione max alla min vel. (mmH2O)

20
Pressione max alla min vel. (Pa)

196
Pressione sonora asp. laterale [dB(A)] 3m - max vel

44,6
Pressione sonora asp. laterale [dB(A)] 3m - min vel

30
Pressione sonora Lp [dB (A)] 3m - max vel

46,7
Pressione sonora Lp [dB (A)] 3m - min vel

33,6
RPM max

2160
RPM min

1300

Nome o denominazione commerciale del fabbricante

Vortice
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Tipo azionamento

a velocità multiple: VM
Tipo scambiatore di calore HRS

nessuno
SFPint [W/m3/s]

NA
Efficienza termica del recupero di calore [%]

NA
Portata nominale [m3/s]

0,05833
Potenza elettrica assorbita effettiva [KW]

0,095
Velocità frontale alla portata nominale [m/s]

7,894
Pressione esterna nominale (?ps, ext) [Pa]

205
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

245
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

27,6
Percentuale massima di trafilamento interno della cassa [%]

NA
Percentuale massima di trafilamento esterno della cassa [%]

NA
Prestazione energetica o classificazione energetica dei filtri

NA
Descrizione del segnale visivo per i filtri

NA
Potenza sonora LWA sulla cassa [dB(A)]

67

Dimensione A (mm)

314
Dimensione B (mm)

314
Dimensione C (mm)

190
Dimensione D (mm)

97
Dimensione E (mm)

37
Dimensione F (mm)

76
Dimensione G (mm)

79
Dimensione H (mm)

37
Dimensione I (mm)

120
Dimensione L (mm)

120
