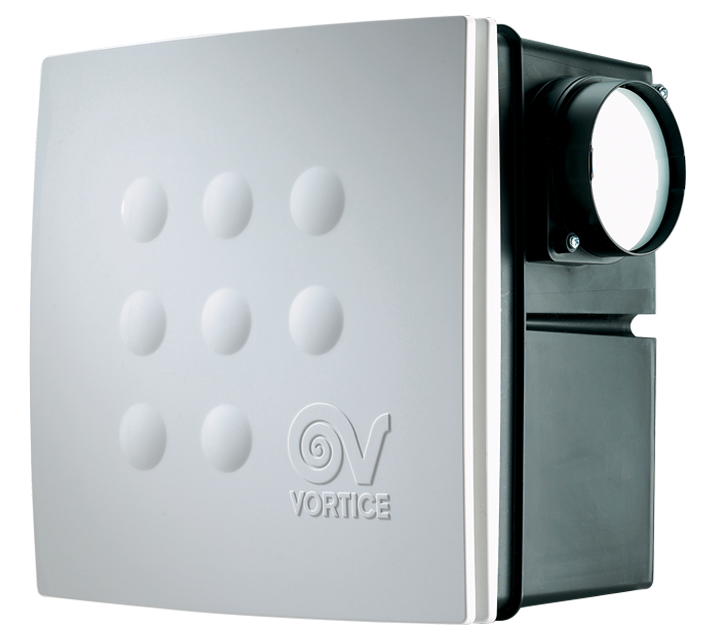

Descrizione
• Costruzione in resina plastica ABS bianca per le parti non incassate nel muro.
• Costruzione in resina plastica nera (PP) caricata con talco per conferire una maggior resistenza alle parti da murare.
• Diametro nominale 100 mm.
• Ventilatore a 3 velocità mediante dispositivo TRIO-S (cod. 12871), costituito da:
• motore del tipo a induzione con condensatore di avviamento, dotato di termofusibile di protezione e di bronzine autolubrificanti,
• girante centrifuga a pale avanti.
• Equipaggiato di scheda elettronica con sensore di UR% (4 livelli di soglia predefiniti: 60%, 70%, 80%, 90%, selezionabili durante l’installazione), che determina l’accensione automatica del ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico del prodotto dopo che la UR sia tornata sotto la soglia preimpostata. La durata del timer è impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).

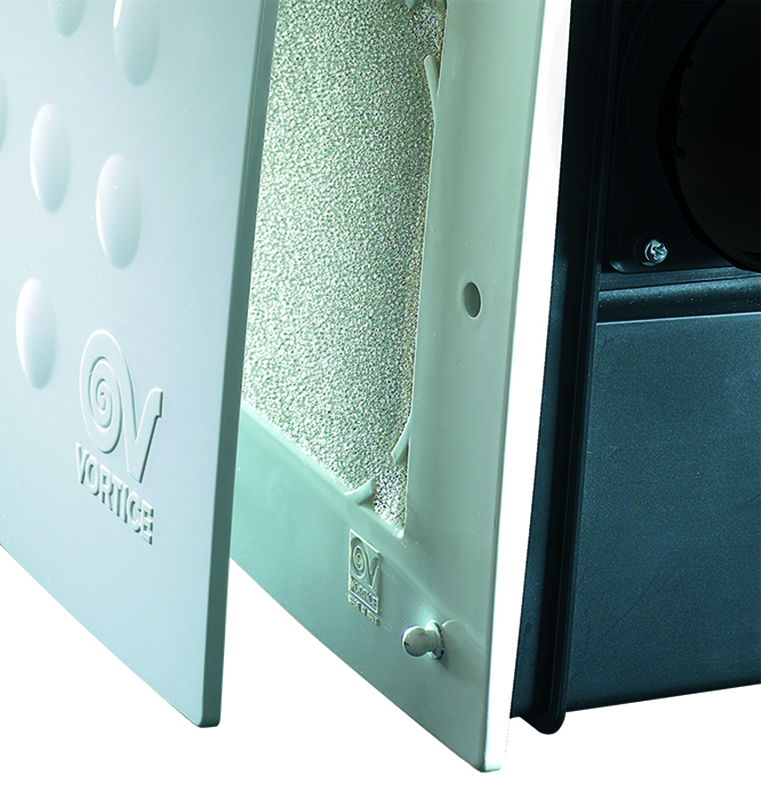

• Dispositivo di segnalazione filtro saturo.
• Costruzione in resina plastica nera (PP) caricata con talco per conferire una maggior resistenza alle parti da murare.
• Diametro nominale 100 mm.
• Ventilatore a 3 velocità mediante dispositivo TRIO-S (cod. 12871), costituito da:
• motore del tipo a induzione con condensatore di avviamento, dotato di termofusibile di protezione e di bronzine autolubrificanti,
• girante centrifuga a pale avanti.
• Equipaggiato di scheda elettronica con sensore di UR% (4 livelli di soglia predefiniti: 60%, 70%, 80%, 90%, selezionabili durante l’installazione), che determina l’accensione automatica del ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico del prodotto dopo che la UR sia tornata sotto la soglia preimpostata. La durata del timer è impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
• Dispositivo di segnalazione filtro saturo.
Certificazioni
-
EAC
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente max assorbita alla max vel. (A)0,5
-
Corrente max assorbita alla min vel. (A)0,36
-
Diametro Nominale Condotto (mm)100
-
Frequenza (Hz)50
-
Grado Protezione IPX4
-
IsolamentoII° classe
-
Ø Scarico (mm)97
-
Peso (Kg)4,27
-
Potenza max assorbita alla max vel. (W)115
-
Potenza max assorbita alla min vel. (W)50
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)220-240
-
Portata max alla max vel. (l/s)79
-
Portata max alla max vel. (m³/h)285
-
Portata max alla min vel. (l/s)38
-
Portata max alla min vel. (m³/h)140
-
Pressione max alla max vel. (mmH2O)48
-
Pressione max alla max vel. (Pa)476
-
Pressione max alla min vel. (mmH2O)20
-
Pressione max alla min vel. (Pa)196
-
Pressione sonora asp. laterale [dB(A)] 3m - max vel44,6
-
Pressione sonora asp. laterale [dB(A)] 3m - min vel30
-
Pressione sonora Lp [dB (A)] 3m - max vel46,7
-
Pressione sonora Lp [dB (A)] 3m - min vel33,6
-
RPM max2160
-
RPM min1300
-
Nome o denominazione commerciale del fabbricanteVortice
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Tipo azionamentoa velocità multiple: VM
-
Tipo scambiatore di calore HRSnessuno
-
SFPint [W/m3/s]NA
-
Efficienza termica del recupero di calore [%]NA
-
Portata nominale [m3/s]0,05833
-
Potenza elettrica assorbita effettiva [KW]0,095
-
Velocità frontale alla portata nominale [m/s]7,894
-
Pressione esterna nominale (?ps, ext) [Pa]205
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]245
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]27,6
-
Percentuale massima di trafilamento interno della cassa [%]NA
-
Percentuale massima di trafilamento esterno della cassa [%]NA
-
Prestazione energetica o classificazione energetica dei filtriNA
-
Descrizione del segnale visivo per i filtriNA
-
Potenza sonora LWA sulla cassa [dB(A)]67
-
Dimensione A (mm)314
-
Dimensione B (mm)314
-
Dimensione C (mm)190
-
Dimensione D (mm)ø 97
-
Dimensione E (mm)37
-
Dimensione F (mm)76
-
Dimensione G (mm)79
-
Dimensione H (mm)37
-
Dimensione I (mm)120
-
Dimensione L (mm)120
