Descrizione
• Pannello frontale e coclea in resina plastica ABS bianca autoestinguente (grado V0).
• Porta motore e supporto filtro in resina plastica ABS.
• Motore AC a 2 velocità con albero montato su cuscinetti a sfere azionante una girante centrifuga.
• Portate nominali: 100 / 60 m3/h.
• L’avvio / arresto del prodotto, è possibile realizzarlo mediante interruttore esterno, eventualmente coincidente con il comando del punto luce ambiente. La variazione della prestazione erogata, ovvero il passaggio dalla velocità minima alla massima e viceversa, è possibile realizzarla mediante commutatore esterno. E’ altresì possibile, all’atto dell’installazione, realizzare il funzionamento continuo del prodotto alla velocità minima (Ventilazione Continua dell’ambiente asservito), demandando all’azionamento dell’interruttore esterno il passaggio alla velocità superiore (funzione Boost).
• Porta motore e supporto filtro in resina plastica ABS.
• Motore AC a 2 velocità con albero montato su cuscinetti a sfere azionante una girante centrifuga.
• Portate nominali: 100 / 60 m3/h.
• L’avvio / arresto del prodotto, è possibile realizzarlo mediante interruttore esterno, eventualmente coincidente con il comando del punto luce ambiente. La variazione della prestazione erogata, ovvero il passaggio dalla velocità minima alla massima e viceversa, è possibile realizzarla mediante commutatore esterno. E’ altresì possibile, all’atto dell’installazione, realizzare il funzionamento continuo del prodotto alla velocità minima (Ventilazione Continua dell’ambiente asservito), demandando all’azionamento dell’interruttore esterno il passaggio alla velocità superiore (funzione Boost).
Certificazioni
-
Download
CE
-
TUV SUD
-
DIBt
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente max assorbita alla max vel. (A)0,17
-
Corrente max assorbita alla min vel. (A)0,14
-
Diametro Nominale Condotto (mm)80
-
Frequenza (Hz)50
-
Grado Protezione IP45
-
IsolamentoII° classe
-
Ø Scarico (mm)70
-
Peso (Kg)2,33
-
Potenza max assorbita alla max vel. (W)26
-
Potenza max assorbita alla min vel. (W)16
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)220-240
-

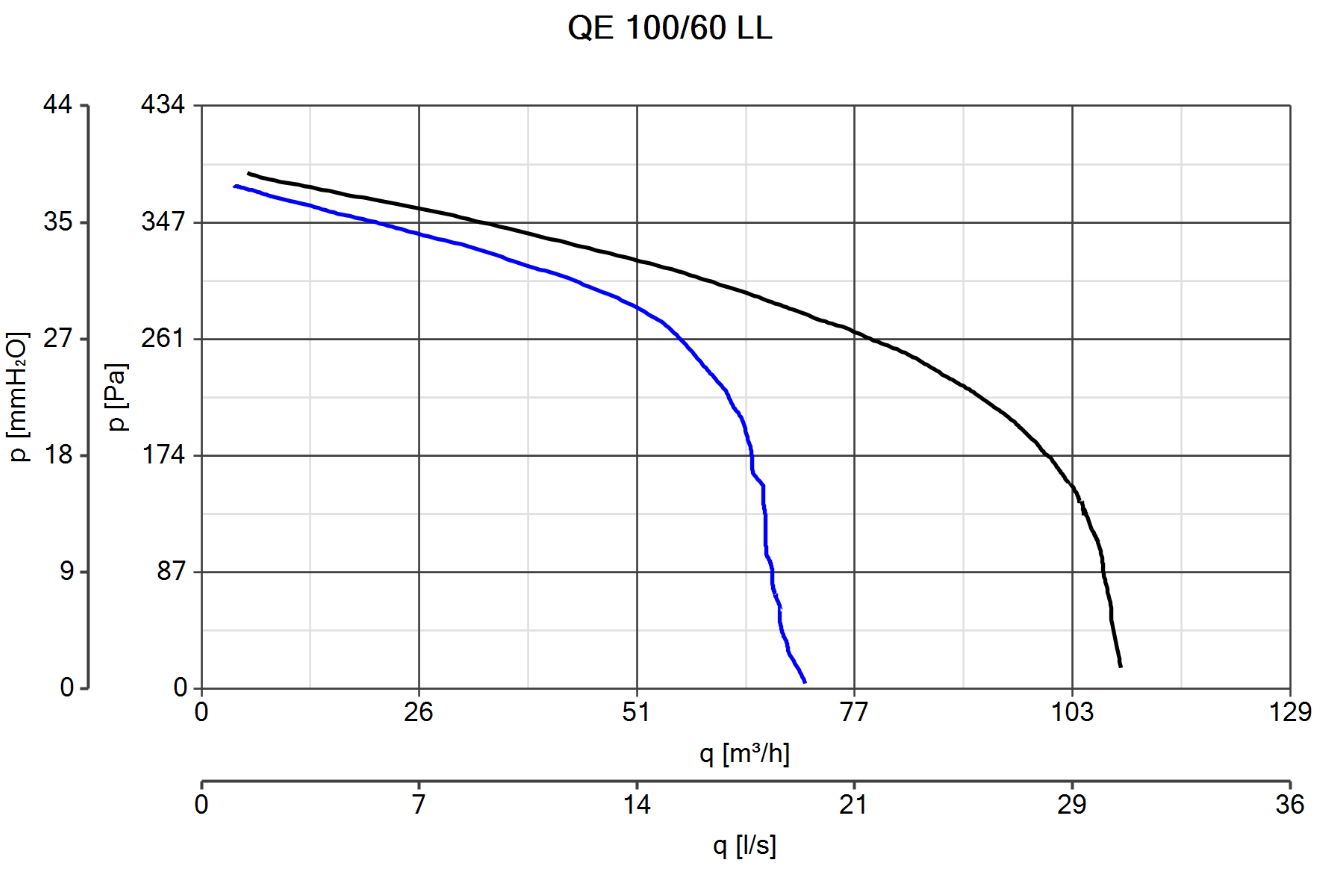

Portata max alla max vel. (l/s)27,8
-
Portata max alla max vel. (m³/h)100
-
Portata max alla min vel. (l/s)16,7
-
Portata max alla min vel. (m³/h)60
-
Potenza sonora Lw [dB(A)] - max vel48
-
Potenza sonora Lw [dB(A)] - min vel43
-
Pressione max alla max vel. (mmH2O)36
-
Pressione max alla max vel. (Pa)353
-
Pressione max alla min vel. (mmH2O)35
-
Pressione max alla min vel. (Pa)343
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.30,5
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m min vel.25,5
-
RPM max1570
-
RPM min1170
-
Dimensione A (mm)262
-
Dimensione B (mm)262
-
Dimensione C (mm)115,5
-
Dimensione D (mm)80
-
Dimensione E (mm)73
-
Dimensione F (mm)79
-
Dimensione G (mm)71,5
-
Dimensione H (mm)90
