Codice 11525

QE 100/60/35 LL

Aspiratori centrifughi da condotto

Trova agenzia prodotto
qe_100_60_35_ll

Descrizione

• Pannello frontale e coclea in resina plastica ABS bianca autoestinguente (grado V0).
• Porta motore e supporto filtro in resina plastica ABS.
• Motore AC a 3 velocità con albero montato su cuscinetti a sfere azionante una girante centrifuga.
• Portate nominali: 100 / 60 / 35 m3/h.
• Filtro lavabile; dispositivo per la segnalazione di filtro saturo in ottemperanza ai dettami del reg. ErP N° 1253/2014/UE, in vigore dallo 1.1.2018.
• L’avvio / arresto del prodotto, è possibile realizzarlo mediante interruttore esterno, eventualmente coincidente con il comando del punto luce ambiente. La variazione della prestazione erogata, ovvero il passaggio dalla velocità minima alla massima e viceversa, è possibile realizzarla mediante commutatore esterno. E’ altresì possibile, all’atto dell’installazione, realizzare il funzionamento continuo del prodotto alla velocità minima (Ventilazione Continua dell’ambiente asservito), demandando all’azionamento dell’interruttore esterno il passaggio alla velocità superiore (funzione Boost).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • TUV SUD TUV SUD
  • DIBt DIBt
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
qe_100_60_35_ll_ambiente01
qe_100_60_35_ll_ambiente02
qe_100_60_35_ll_ambiente03
qe_100_60_35_ll_ambiente04

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,17
  • Corrente max assorbita alla med vel. (A)
    0,14
  • Corrente max assorbita alla min vel. (A)
    0,11
  • Diametro Nominale Condotto (mm)
    80
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    70
  • Peso (Kg)
    2,33
  • Potenza max assorbita alla max vel. (W)
    26
  • Potenza max assorbita alla med vel. (W)
    16
  • Potenza max assorbita alla min vel. (W)
    9
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    27,8
  • Portata max alla max vel. (m³/h)
    100
  • Portata max alla med vel. (l/s)
    16,7
  • Portata max alla med vel. (m³/h)
    60
  • Portata max alla min vel. (l/s)
    9,7
  • Portata max alla min vel. (m³/h)
    35
  • Potenza sonora Lw [dB (A)] - med vel
    43
  • Potenza sonora Lw [dB(A)] - max vel
    48
  • Potenza sonora Lw [dB(A)] - min vel
    38
  • Pressione max alla max vel. (mmH2O)
    36
  • Pressione max alla max vel. (Pa)
    353
  • Pressione max alla med vel. (mmH2O)
    35
  • Pressione max alla med vel. (Pa)
    343
  • Pressione max alla min vel. (mmH2O)
    10
  • Pressione max alla min vel. (Pa)
    98
  • Pressione sonora Lp [dB (A)] 3m - max vel
    30,5
  • Pressione sonora Lp [dB (A)] 3m - med vel
    25,5
  • Pressione sonora Lp [dB (A)] 3m - min vel
    20,5
  • RPM max
    1570
  • RPM med
    1170
  • RPM min
    855
  • Dimensione A (mm)
    262
  • Dimensione B (mm)
    262
  • Dimensione C (mm)
    115,5
  • Dimensione D (mm)
    80
  • Dimensione E (mm)
    73
  • Dimensione F (mm)
    79
  • Dimensione G (mm)
    71,5
  • Dimensione H (mm)
    90
quota

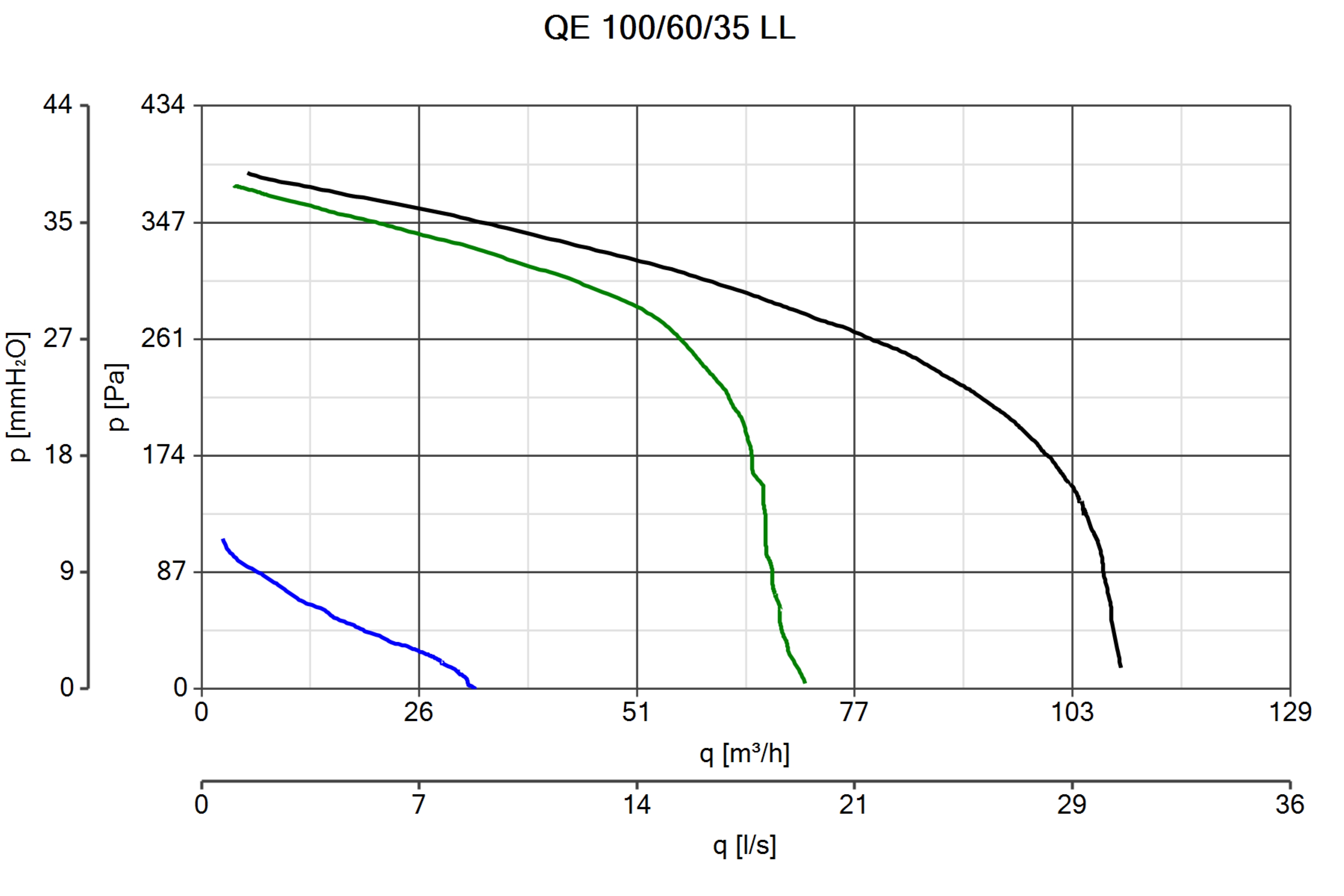

Curva_JPG_11525-Curve_per_Catalogo
