Descrizione

• Pannello frontale e coclea in resina plastica ABS bianca autoestinguente (grado V0).
• Porta motore e supporto filtro in resina plastica ABS.
• Motore AC a 2 velocità con albero montato su cuscinetti a sfere azionante una girante centrifuga.
• Portate nominali: 100 / 60 m3/h.
• Filtro lavabile; dispositivo per la segnalazione di filtro saturo in ottemperanza ai dettami del reg. ErP N° 1253/2014/UE, in vigore dallo 1.1.2018.
• Timer per la programmazione, all’installazione, del ritardo di accensione ( 0 o 45 secondi) e di spegnimento (tra 0 e 20 minuti), del ventilatore rispetto all’istante di accensione / spegnimento del punto luce. La variazione della prestazione erogata, ovvero il passaggio dalla velocità minima alla massima e viceversa, è possibile realizzarla mediante commutatore esterno. E’ altresì possibile, all’atto dell’installazione, realizzare il funzionamento continuo del prodotto alla velocità minima (Ventilazione Continua dell’ambiente asservito), demandando all’accensione/spegnimento del punto luce il passaggio ad una velocità superiore (funzione Boost), ferma restando la possibilità di impostare, all’installazione, i ritardi precedentemente descritti.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • TUV SUD TUV SUD
  • DIBt DIBt
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
qe_100_60_ll_t_ambiente01
qe_100_60_ll_t_ambiente02

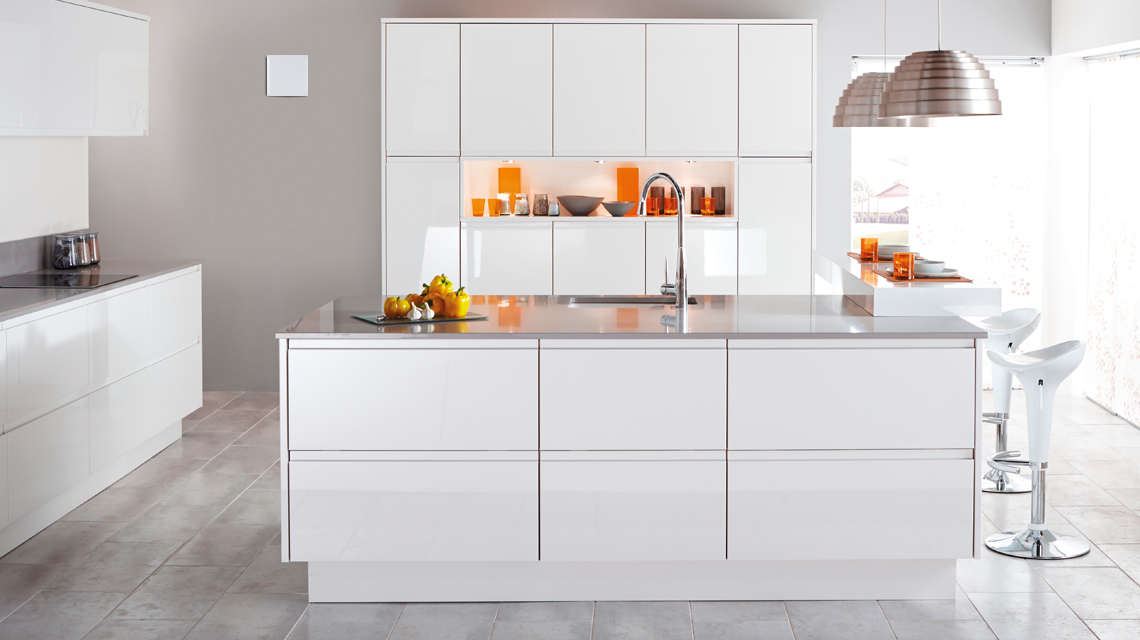

qe_100_60_ll_t_ambiente03
qe_100_60_ll_t_ambiente04

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,17
  • Corrente max assorbita alla min vel. (A)
    0,14
  • Diametro Nominale Condotto (mm)
    80
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    70
  • Peso (Kg)
    2,33
  • Potenza max assorbita alla max vel. (W)
    26
  • Potenza max assorbita alla min vel. (W)
    16
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    27,8
  • Portata max alla max vel. (m³/h)
    100
  • Portata max alla min vel. (l/s)
    16,7
  • Portata max alla min vel. (m³/h)
    60
  • Potenza sonora Lw [dB(A)] - max vel
    48
  • Potenza sonora Lw [dB(A)] - min vel
    43
  • Pressione max alla max vel. (mmH2O)
    36
  • Pressione max alla max vel. (Pa)
    353
  • Pressione max alla min vel. (mmH2O)
    35
  • Pressione max alla min vel. (Pa)
    343
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.
    30,5
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m min vel.
    25,5
  • RPM max
    1570
  • RPM min
    1170
  • Dimensione A (mm)
    262
  • Dimensione B (mm)
    262
  • Dimensione C (mm)
    115,5
  • Dimensione D (mm)
    80
  • Dimensione E (mm)
    73
  • Dimensione F (mm)
    79
  • Dimensione G (mm)
    71,5
  • Dimensione H (mm)
    90
quota

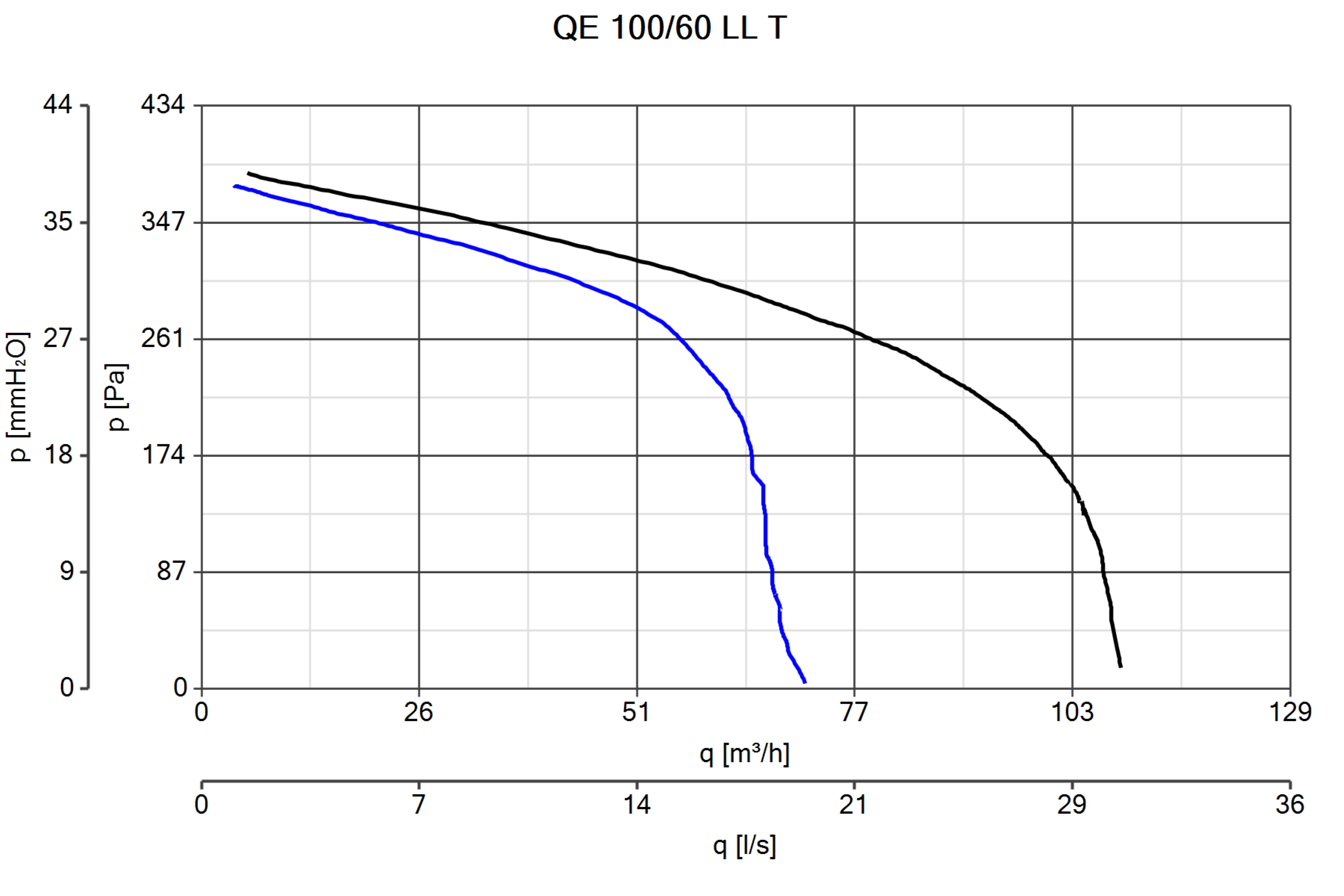

Curva_JPG_11531-Curve_per_Catalogo
