Descrizione

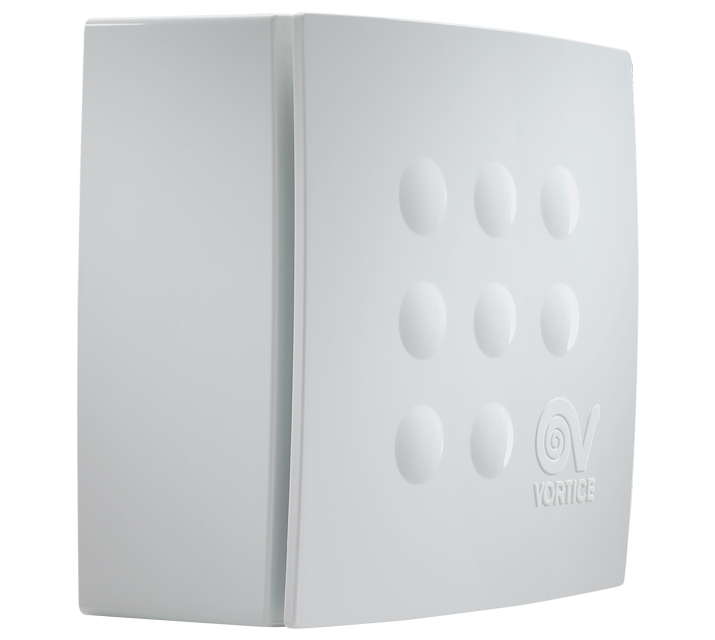

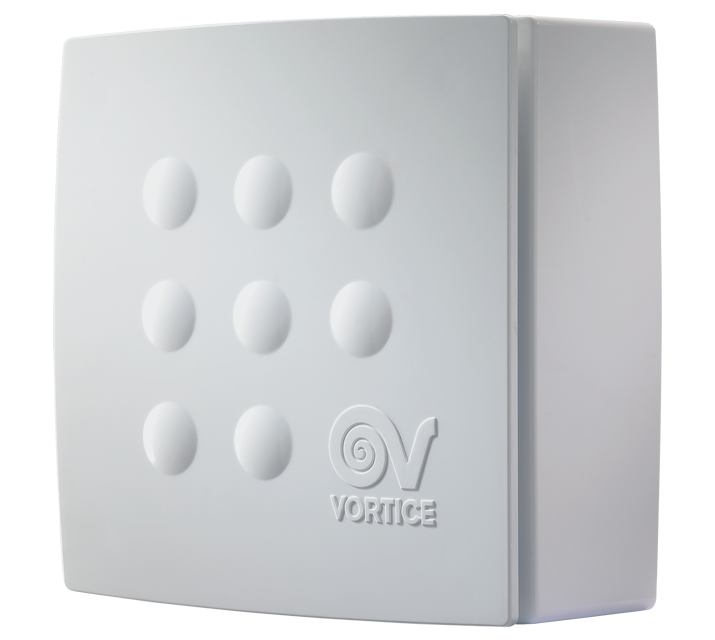

• Costruzione in resina plastica ABS bianca
• Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti. Dotato di termofusibile di protezione e di bronzine autolubrificanti.
• Diametro nominale 100 mm.
• Equipaggiato di scheda elettronica con sensore di UR% (4 livelli di soglia predefiniti: 60%, 70%, 80%, 90%, selezionabili durante l’installazione), che determina l’accensione automatica del ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico del prodotto dopo che la UR sia tornata sotto la soglia preimpostata. La durata del timer è impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
• Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti. Dotato di termofusibile di protezione e di bronzine autolubrificanti.
• Diametro nominale 100 mm.
• Equipaggiato di scheda elettronica con sensore di UR% (4 livelli di soglia predefiniti: 60%, 70%, 80%, 90%, selezionabili durante l’installazione), che determina l’accensione automatica del ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico del prodotto dopo che la UR sia tornata sotto la soglia preimpostata. La durata del timer è impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
Certificazioni
-
Download
CE
-
EAC
-
UKCA
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente max assorbita alla max vel. (A)0,13
-
Corrente max assorbita alla min vel. (A)0,10
-
Diametro Nominale Condotto (mm)100
-
Frequenza (Hz)50
-
Grado Protezione IPX4
-
IsolamentoII° classe
-
Ø Scarico (mm)92,5/97
-
Peso (Kg)1,82
-
Potenza max assorbita alla max vel. (W)28
-
Potenza max assorbita alla min vel. (W)20
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)220-240
-

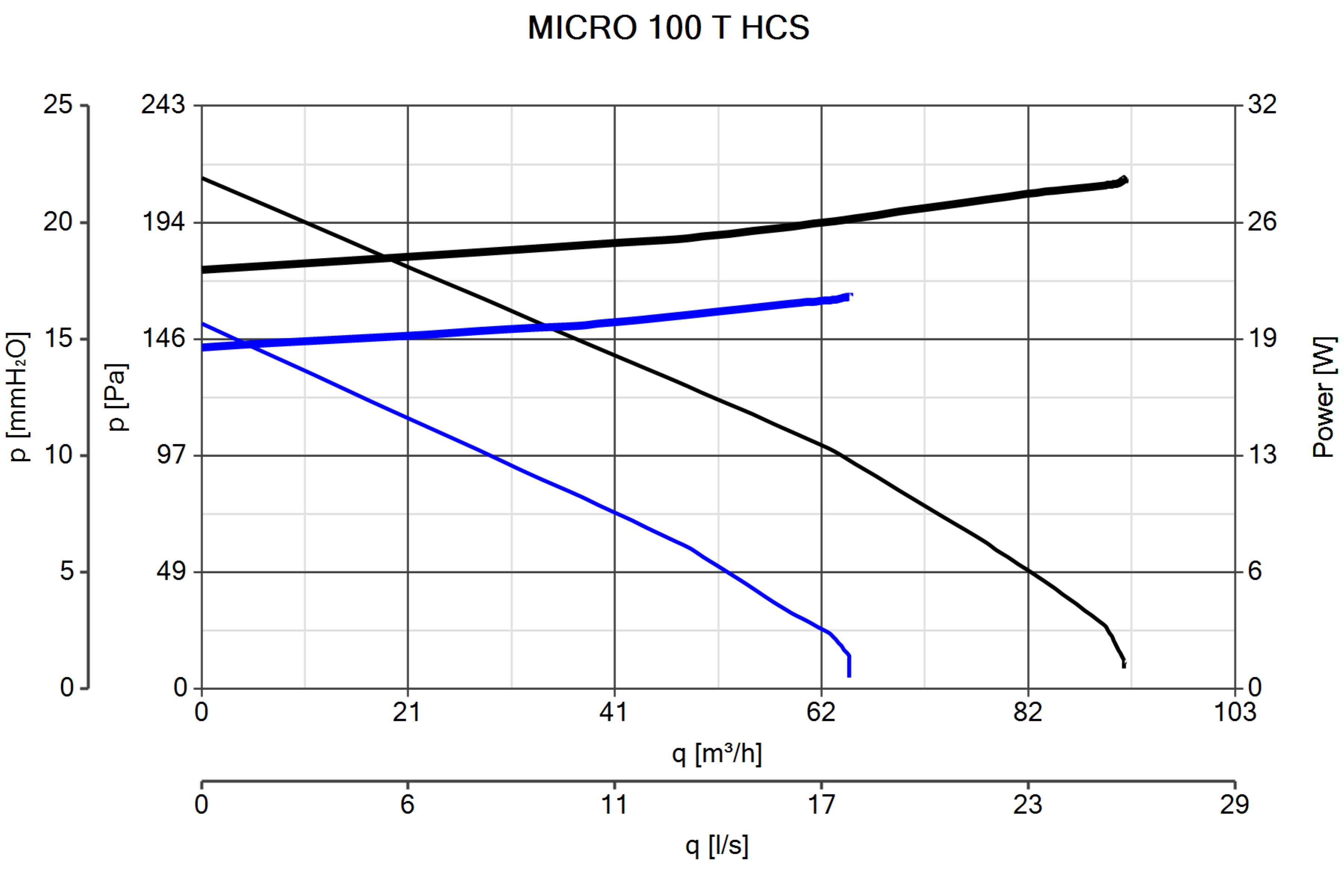

Portata max alla max vel. (l/s)25
-
Portata max alla max vel. (m³/h)90
-
Portata max alla min vel. (l/s)18
-
Portata max alla min vel. (m³/h)65
-
Pressione max alla max vel. (mmH2O)22
-
Pressione max alla max vel. (Pa)216
-
Pressione max alla min vel. (mmH2O)16
-
Pressione max alla min vel. (Pa)157
-
Pressione sonora Lp [dB (A)] 3m - max vel39,2
-
Pressione sonora Lp [dB (A)] 3m - min vel32,3
-
RPM max1600
-
RPM min1180
-
Nome o denominazione commerciale del fabbricanteVortice
-
Classe consumo specifico di energia per clima temperatoNA
-
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]0,0
-
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]-13,3
-
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]7,7
-
Tipologia dichiarata dell'unità di ventilazioneUVR-U: unidirezionale
-
Tipo azionamentoNA
-
Tipo Scambiatore di calore HRSassente
-
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]NA
-
Portata massima [m3/h]92
-
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]28,1
-
Livello di potenza sonora LWA [dB(A)]60
-
Portata di riferimento [m3/s]0,0179
-
Differenza di pressione di riferimento [Pa]96
-
SPI [W/(m3/h)]0,40683
-
Fattore di controllo CTRL1
-
Tipologia di controllomanuale
-
Percentuale massima di trafilamento interno [%]NA
-
Percentuale massima di trafilamento esterno [%]NA
-
Tasso di miscelaNA
-
Posizione e descrizione segnale visivo filtriNA
-
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 PaNA
-
Tenuta all'aria interna/esterna [m3/h]NA
-
AEC Consumo annuo di elettricità [kWh di elettricità /a]561
-
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]1397
-
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]2732
-
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]632
-
Dimensione A (mm)239
-
Dimensione B (mm)195
-
Dimensione C (mm)197
-
Dimensione D (mm)85
-
Dimensione E (mm)74
-
Dimensione F (mm)64
-
Dimensione G (mm)60
-
Dimensione H (mm)97
-
Dimensione I (mm)100
-
Dimensione L (mm)20
-
Dimensione T (mm)117
