Descrizione

• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale: 100 mm
• Motore termicamente protetto, con albero montato su supporti a cuscinetti a sfere.
• Portata massima 70 m3/h
• Dotato di rilevatore di presenze, di tipo elettronico con sensore a infrarossi, completo di timer elettronico per lo spegnimento automatico del prodotto dopo un tempo prefissato, impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’), dopo l’abbandono del locale da parte degli occupanti.
• Valvola anti-ritorno applicata alla bocca di mandata.
• Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente assorbita max (A)
    0,14
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Peso (Kg)
    1,5
  • Potenza assorbita max (W)
    18
  • Temp. ambiente max funzionamento continuativo (°C)
    40
  • Tensione (V)
    230
  • Portata max (l/s)
    19,4
  • Portata max (m³/h)
    70
  • Pressione max (mmH2O)
    12
  • Pressione max (Pa)
    118
  • Pressione Sonora Lp [dB (A)] 3m
    40
  • RPM
    2315
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -5,5
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -18,9
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    2,1
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    NA
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    71
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    13,7
  • Livello di potenza sonora LWA [dB(A)]
    61
  • Portata di riferimento [m3/s]
    0,0138
  • Differenza di pressione di riferimento [Pa]
    77
  • SPI [W/(m3/h)]
    0,24547
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    338
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    156
  • Dimensione B (mm)
    123
  • Dimensione C (mm)
    25
  • Dimensione D (mm)
    Ø 97
  • Dimensione E (mm)
    60
  • Dimensione F (mm)
    60
quota

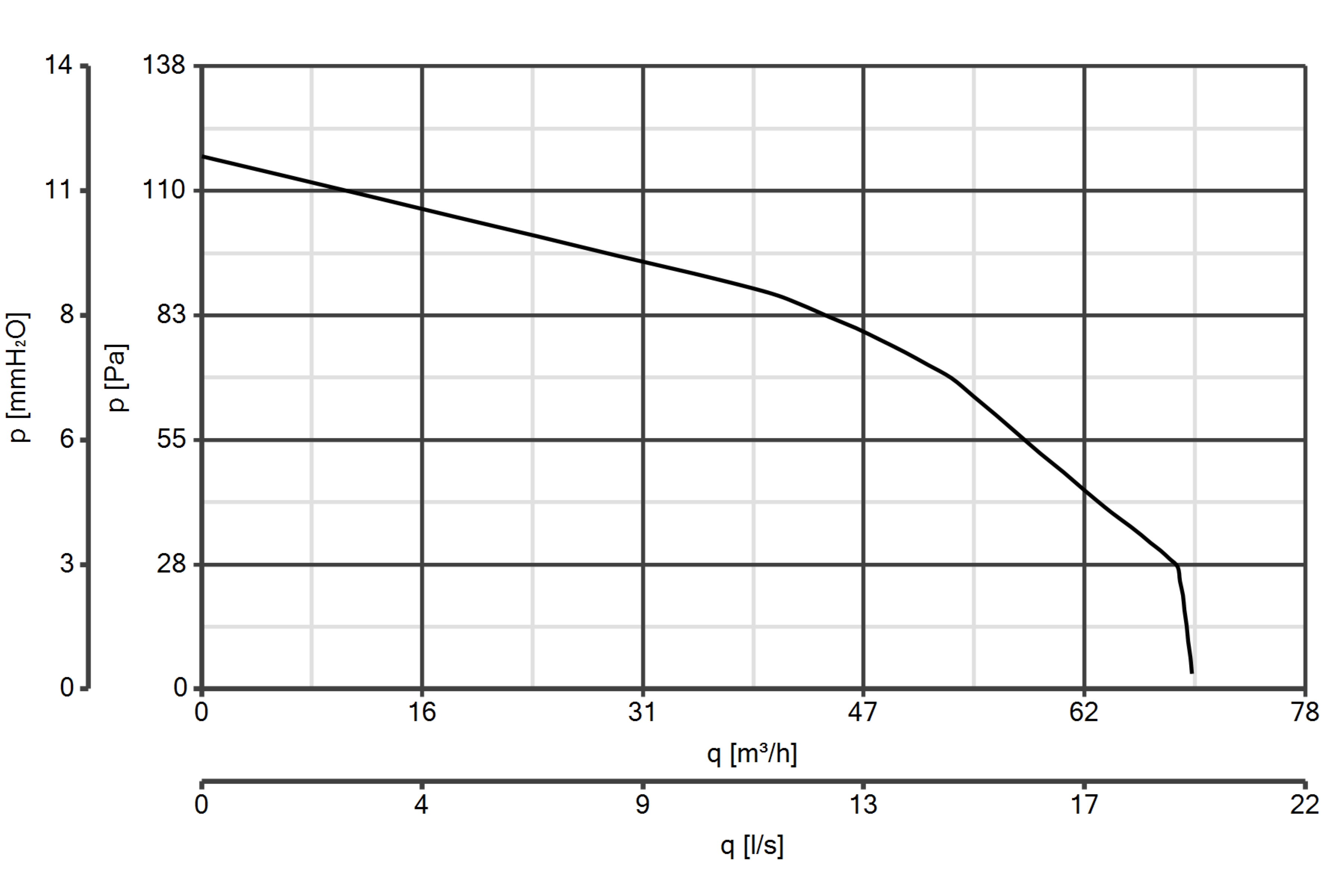

Curva_JPG_12015-Curve_per_Catalogo
