M 120/5" AT LL

Descrizione

• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 120 mm.
• Motore termicamente protetto, con albero su supporti con cuscinetti a sfere (LL), abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.
• Portata massima 175 m3/h.
• Equipaggiato di Timer elettronico per lo spegnimento automatico del prodotto dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
• Dotato di sistema automatico di apertura e chiusura alette della griglia frontale.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
EAC
G-Mark
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Apertura

Automatica
Corrente assorbita max (A)

0,12

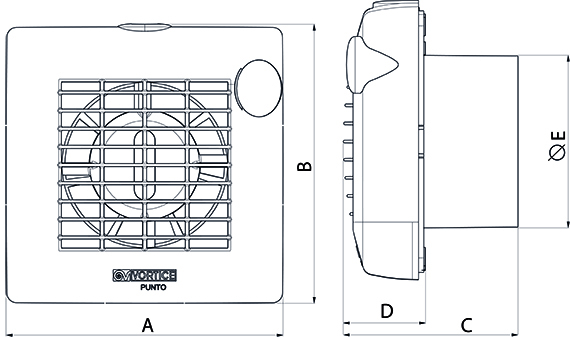

Diametro Nominale Condotto (mm)

120
Frequenza (Hz)

50
Grado Protezione IP

X4
Isolamento

II° classe
Ø Scarico (mm)

119
Peso (Kg)

0,8
Potenza assorbita max (W)

20

Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

220-240
Portata max (l/s)

48,6
Portata max (m³/h)

175

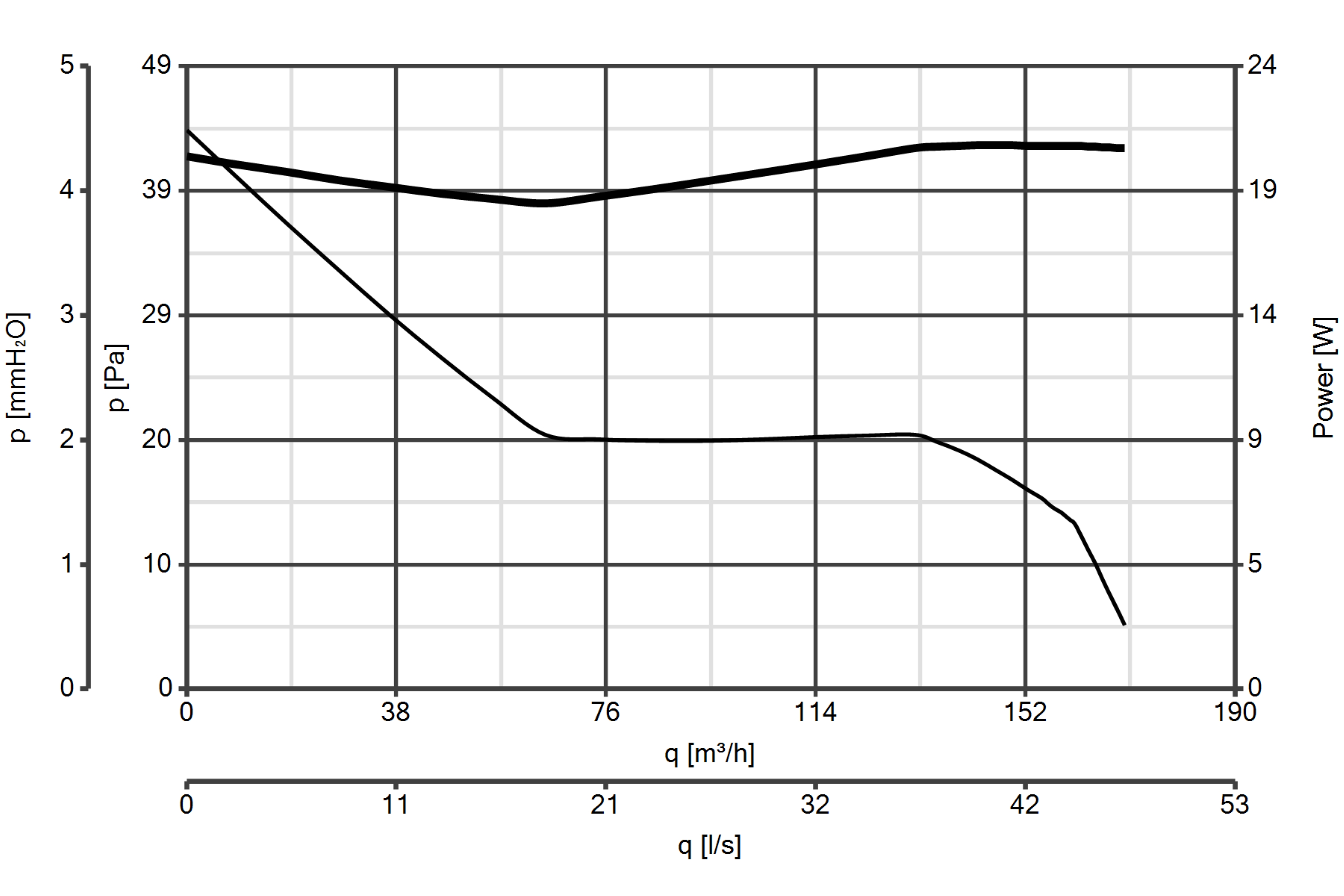

Pressione max (mmH2O)

4,5
Pressione max (Pa)

44
Pressione Sonora Lp [dB (A)] 3m

39,5
RPM

2100

Nome o denominazione commerciale del fabbricante

Vortice
Classe consumo specifico di energia per clima temperato

NA
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]

-8,0
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]

-21,3
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]

-0,3
Tipologia dichiarata dell'unità di ventilazione

UVR-U: unidirezionale
Tipo azionamento

NA
Tipo Scambiatore di calore HRS

assente
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]

NA
Portata massima [m3/h]

164
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]

20,6
Livello di potenza sonora LWA [dB(A)]

60
Portata di riferimento [m3/s]

0,0319
Differenza di pressione di riferimento [Pa]

20
SPI [W/(m3/h)]

0,17422
Fattore di controllo CTRL

1
Tipologia di controllo

manuale
Percentuale massima di trafilamento interno [%]

NA
Percentuale massima di trafilamento esterno [%]

NA
Tasso di miscela

NA
Posizione e descrizione segnale visivo filtri

NA
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa

NA
Tenuta all'aria interna/esterna [m3/h]

NA
AEC Consumo annuo di elettricità [kWh di elettricità /a]

240
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]

1397
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

2732
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

632
