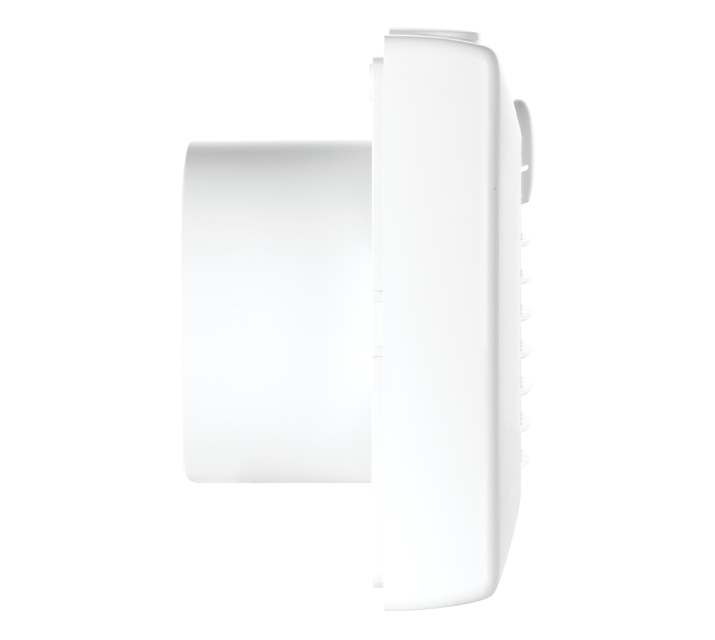

Descrizione
• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 150 mm.
• Motore termicamente protetto, con albero su supporti con cuscinetti a sfere (LL), abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.
• Portata massima 335 m3/h.
• Controllabile in velocità mediante regolatore Vortice.
• Diametro nominale 150 mm.
• Motore termicamente protetto, con albero su supporti con cuscinetti a sfere (LL), abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.
• Portata massima 335 m3/h.
• Controllabile in velocità mediante regolatore Vortice.
Certificazioni
-
Download
CE
-
EAC
-
G-Mark
-
UKCA
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente assorbita max (A)0,15
-
Diametro Nominale Condotto (mm)160
-
Frequenza (Hz)50
-
Grado Protezione IPX4
-
IsolamentoII° classe
-
Ø Scarico (mm)156
-
Peso (Kg)1,1
-
Potenza assorbita max (W)29
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)220-240
-

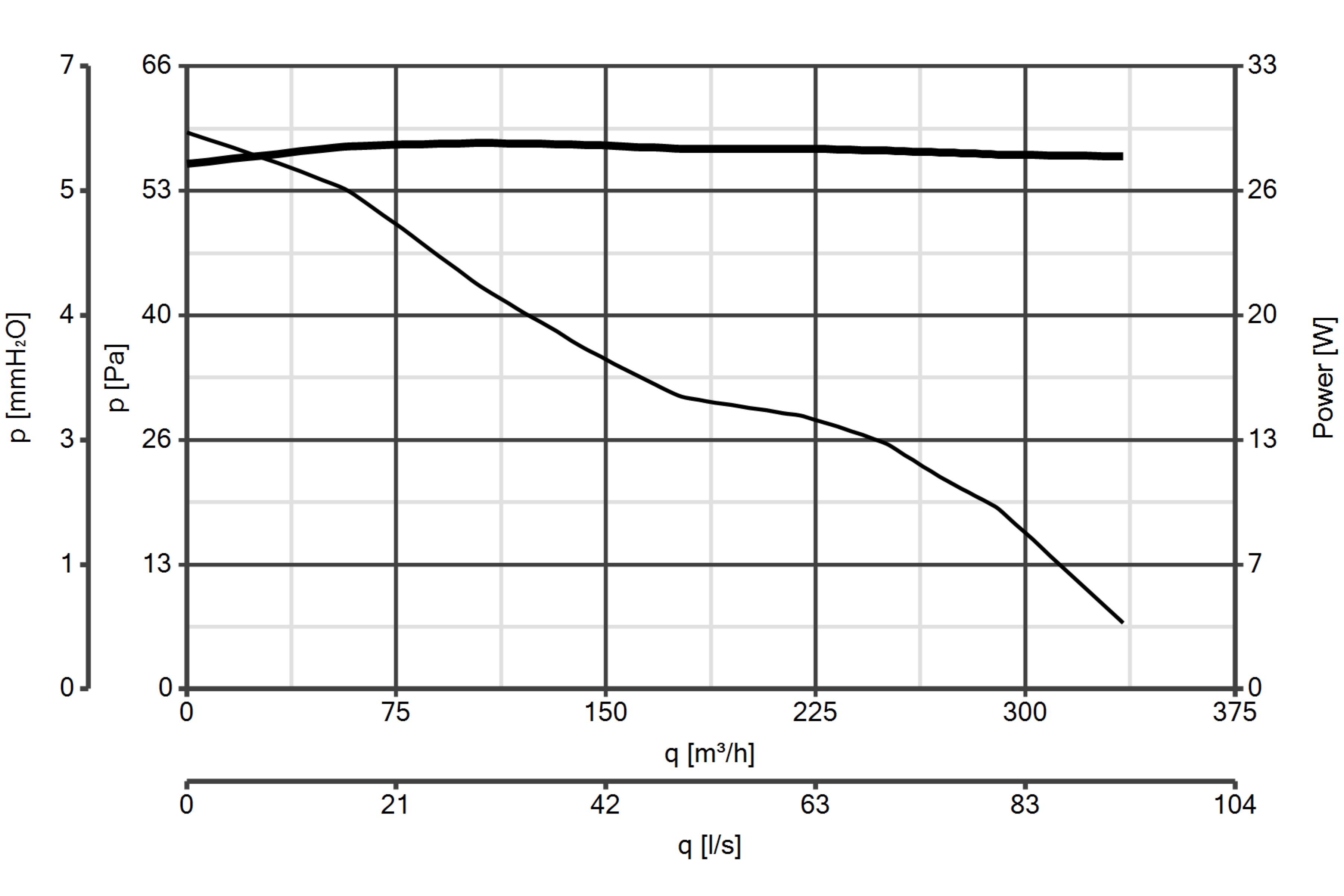

Portata max (l/s)93,1
-
Portata max (m³/h)335
-
Pressione max (mmH2O)6
-
Pressione max (Pa)59
-
Pressione Sonora Lp [dB (A)] 3m46
-
RPM2100
-
Nome o denominazione commerciale del fabbricanteVortice
-
Classe consumo specifico di energia per clima temperatoNA
-
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]-9,7
-
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]-23,0
-
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]-2,0
-
Tipologia dichiarata dell'unità di ventilazioneUVR-U: unidirezionale
-
Tipo azionamentoNA
-
Tipo Scambiatore di calore HRSassente
-
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]NA
-
Portata massima [m3/h]324
-
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]27,8
-
Livello di potenza sonora LWA [dB(A)]67
-
Portata di riferimento [m3/s]0,0630
-
Differenza di pressione di riferimento [Pa]28
-
SPI [W/(m3/h)]0,12434
-
Fattore di controllo CTRL1
-
Tipologia di controllomanuale
-
Percentuale massima di trafilamento interno [%]NA
-
Percentuale massima di trafilamento esterno [%]NA
-
Tasso di miscelaNA
-
Posizione e descrizione segnale visivo filtriNA
-
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 PaNA
-
Tenuta all'aria interna/esterna [m3/h]NA
-
AEC Consumo annuo di elettricità [kWh di elettricità /a]171
-
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]1397
-
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]2732
-
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]632
-
Dimensione A (mm)214
-
Dimensione B (mm)215
-
Dimensione C (mm)117
-
Dimensione D (mm)47
-
Dimensione E (mm)Ø 156
