Descrizione
• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 90 mm.
• Motore termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.
• Portata massima 65 m3/h.
• Equipaggiato di scheda elettronica con sensore di UR (4 livelli di soglia predefiniti: 60%, 70%, 80%, 90%, selezionabili durante l’installazione), che determina l’accensione automatica del ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico del prodotto dopo che la UR sia tornata sotto la soglia preimpostata. La durata del timer è impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
• Valvola anti-ritorno applicata alla bocca di mandata.
• Controllabile in velocità mediante regolatore Vortice.
• Diametro nominale 90 mm.
• Motore termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.
• Portata massima 65 m3/h.
• Equipaggiato di scheda elettronica con sensore di UR (4 livelli di soglia predefiniti: 60%, 70%, 80%, 90%, selezionabili durante l’installazione), che determina l’accensione automatica del ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico del prodotto dopo che la UR sia tornata sotto la soglia preimpostata. La durata del timer è impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
• Valvola anti-ritorno applicata alla bocca di mandata.
• Controllabile in velocità mediante regolatore Vortice.
Certificazioni
-
Download
CE
-
EAC
-
G-Mark
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente assorbita max (A)0,08
-
Diametro Nominale Condotto (mm)90
-
Frequenza (Hz)50
-
Grado Protezione IPX4
-
IsolamentoII° classe
-
Peso (Kg)0,51
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)220-240
-

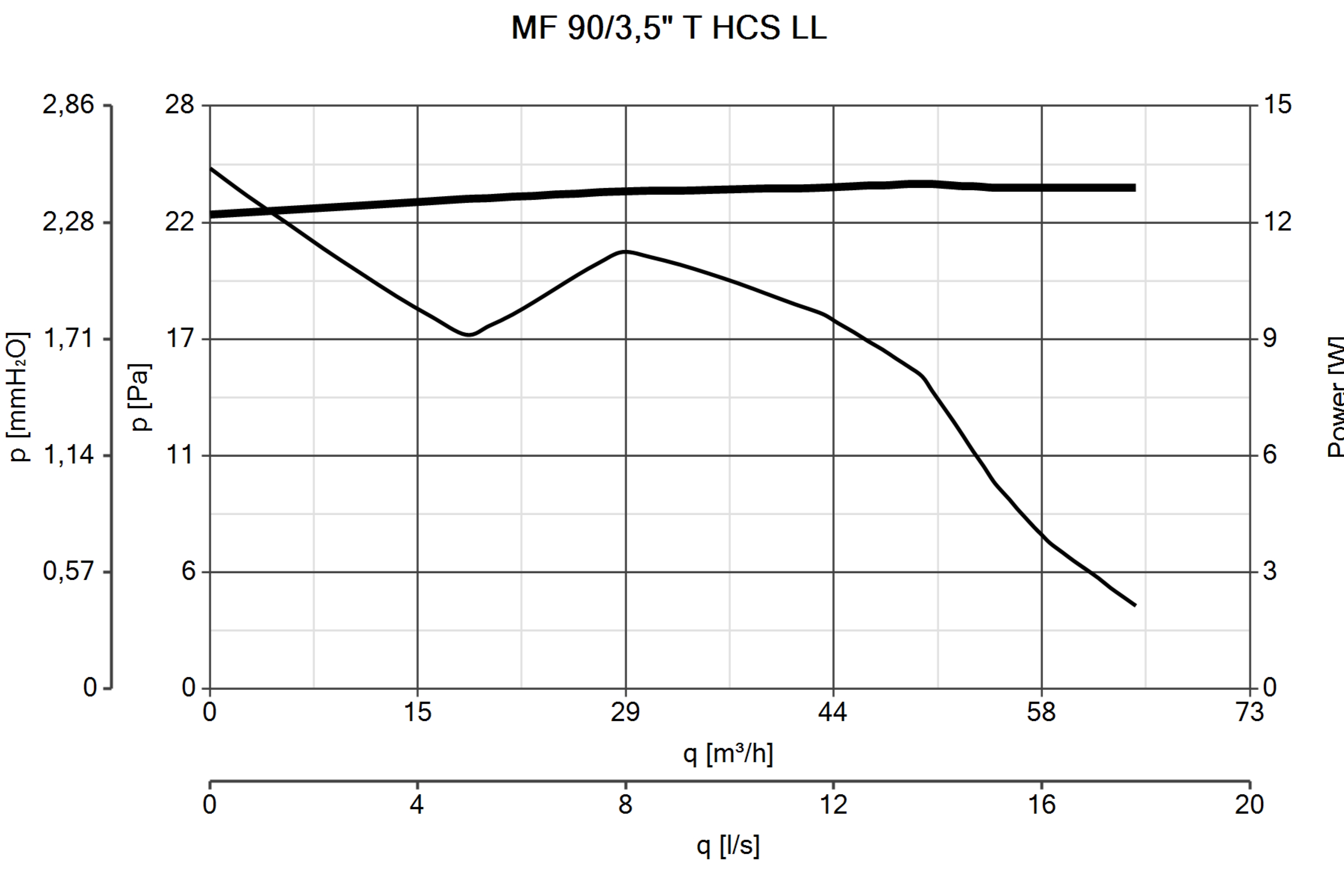

Portata max (l/s)18
-
Portata max (m³/h)65
-
Pressione max (mmH2O)2,5
-
Pressione max (Pa)25
-
Pressione Sonora Lp [dB (A)] 3m28,8
-
RPM2500
-
Nome o denominazione commerciale del fabbricanteVortice
-
Classe consumo specifico di energia per clima temperatoNA
-
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]-2,5
-
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]-15,9
-
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]5,1
-
Tipologia dichiarata dell'unità di ventilazioneUVR-U: unidirezionale
-
Tipo azionamentoNA
-
Tipo Scambiatore di calore HRSassente
-
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]NA
-
Portata massima [m3/h]55
-
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]12,9
-
Livello di potenza sonora LWA [dB(A)]49
-
Portata di riferimento [m3/s]0,0107
-
Differenza di pressione di riferimento [Pa]19
-
SPI [W/(m3/h)]0,33247
-
Fattore di controllo CTRL1
-
Tipologia di controllomanuale
-
Percentuale massima di trafilamento interno [%]NA
-
Percentuale massima di trafilamento esterno [%]NA
-
Tasso di miscelaNA
-
Posizione e descrizione segnale visivo filtriNA
-
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 PaNA
-
Tenuta all'aria interna/esterna [m3/h]NA
-
AEC Consumo annuo di elettricità [kWh di elettricità /a]458
-
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]1397
-
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]2732
-
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]632
-
Dimensione A (mm)159
-
Dimensione B (mm)17
-
Dimensione C (mm)77
-
Dimensione D (mm)92,5
