ME 100/4" LL TP

Descrizione

• Costruzione in resina plastica bianca resistente all’invecchiamento dovuto all’esposizione al sole (“UV resistant”).
• Diametro nominale 100 mm.
• Motore termicamente protetto, con albero montato su supporti con cuscinetti a sfere; 2 velocità di funzionamento controllate da una scheda elettronica.
• Portata compresa tra 65 m3/h e 95 m3/h.
• Versione con timer evoluto: l’apparecchio è dotato di scheda elettronica che permette l’accensione e/o lo spegnimento ritardato alla velocita Vmin o Vmax. L’entità dei ritardi di accensione e spegnimento, così come la velocità di funzionamento, sono impostabili in fase di installazione. Inoltre l’apparecchio può effettuare dei cicli di accensione automatica.
• Dotato di valvola di non ritorno per evitare il rientro non voluto di aria quando spento.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
CCC
VDE
EAC
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,052
Corrente max assorbita alla min vel. (A)

0,039
Diametro Nominale Condotto (mm)

100
Frequenza (Hz)

50
Grado Protezione IP

45
Isolamento

II° classe
Peso (Kg)

0,6
Potenza max assorbita alla max vel. (W)

9
Potenza max assorbita alla min vel. (W)

5
Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

220-240
Portata max alla max vel. (l/s)

26,4
Portata max alla max vel. (m³/h)

95

Portata max alla min vel. (l/s)

18,1
Portata max alla min vel. (m³/h)

65
Potenza sonora Lw [dB(A)] - max vel

47,4
Potenza sonora Lw [dB(A)] - min vel

41,3

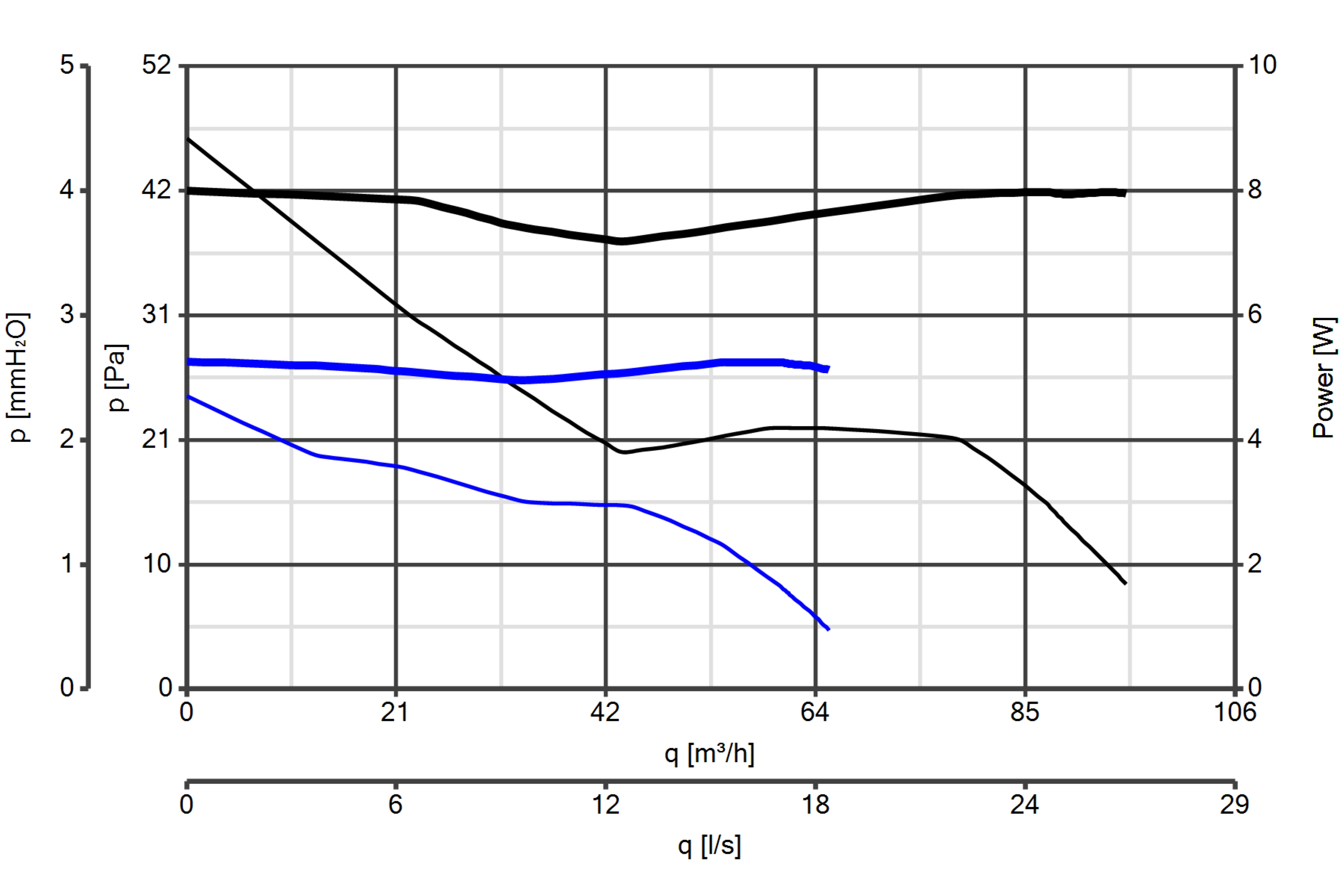

Pressione max alla max vel. (mmH2O)

4,7
Pressione max alla max vel. (Pa)

46,09
Pressione max alla min vel. (mmH2O)

2,5
Pressione max alla min vel. (Pa)

24,52
Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.

26,9
Pressione Sonora Lp in campo libero [dB(A)] 3 m min vel.

20,8
RPM max

2240
RPM min

1700

Nome o denominazione commerciale del fabbricante

Vortice
Classe consumo specifico di energia per clima temperato

NA
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]

-9,9
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]

-23,2
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]

-2,2
Tipologia dichiarata dell'unità di ventilazione

UVR-U: unidirezionale
Tipo azionamento

NA
Tipo Scambiatore di calore HRS

assente
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]

NA
Portata massima [m3/h]

93
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]

8,1
Livello di potenza sonora LWA [dB(A)]

68
Portata di riferimento [m3/s]

0,0181
Differenza di pressione di riferimento [Pa]

22
SPI [W/(m3/h)]

0,11828
Fattore di controllo CTRL

1
Tipologia di controllo

manuale
Percentuale massima di trafilamento interno [%]

NA
Percentuale massima di trafilamento esterno [%]

NA
Tasso di miscela

NA
Posizione e descrizione segnale visivo filtri

NA
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa

NA
Tenuta all'aria interna/esterna [m3/h]

NA
AEC Consumo annuo di elettricità [kWh di elettricità /a]

163
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]

1397
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

2732
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

632

Dimensione A (mm)

159
Dimensione B (mm)

159
Dimensione C (mm)

116,5
Dimensione D (mm)

ø 98
Dimensione E (mm)

61,5
Dimensione F (mm)

40,5
Dimensione G (mm)

132
Dimensione H (mm)

132
Dimensione L (mm)

ø 3,5
