Descrizione

• Costruzione in resina plastica bianca resistente all’invecchiamento dovuto all’esposizione al sole (“UV resistant”).
• Diametro nominale 100 mm.
• Motore termicamente protetto, con albero montato su supporti con cuscinetti a sfere; 2 velocità di funzionamento controllate da una scheda elettronica.
• Portata compresa tra 65 m3/h e 95 m3/h.
• Versione con timer evoluto e sensore di umidità: l’apparecchio è dotato di scheda elettronica comprensiva di sensore di umidità in grado di attivare automaticamente il sistema in presenza di valori ambientali di umidità relativa eccedenti una soglia impostabile dall’installatore su quattro valori: 60%, 70%, 80%, 90% UR (70% è il valore pre-impostato in fabbrica); la scheda permette inoltre l’accensione e/o lo spegnimento ritardato alla velocita Vmin o Vmax.
• Dotato di valvola di non ritorno per evitare il rientro non voluto di aria quando spento.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • CCC CCC
  • VDE VDE
  • EAC EAC
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
punto_evo_ambiente01
punto_evo_ambiente02
punto_evo_ambiente03

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,052
  • Corrente max assorbita alla min vel. (A)
    0,039
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Peso (Kg)
    0,6
  • Potenza max assorbita alla max vel. (W)
    9
  • Potenza max assorbita alla min vel. (W)
    5
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    26,4
  • Portata max alla max vel. (m³/h)
    95
  • Portata max alla min vel. (l/s)
    18,1
  • Portata max alla min vel. (m³/h)
    65
  • Potenza sonora Lw [dB(A)] - max vel
    47,4
  • Potenza sonora Lw [dB(A)] - min vel
    41,3
  • Pressione max alla max vel. (mmH2O)
    4,7
  • Pressione max alla max vel. (Pa)
    46,09
  • Pressione max alla min vel. (mmH2O)
    2,5
  • Pressione max alla min vel. (Pa)
    24,52
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.
    26,9
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m min vel.
    20,8
  • RPM max
    2240
  • RPM min
    1700
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -9,9
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -23,2
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    -2,2
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    NA
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    93
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    8,1
  • Livello di potenza sonora LWA [dB(A)]
    68
  • Portata di riferimento [m3/s]
    0,0181
  • Differenza di pressione di riferimento [Pa]
    22
  • SPI [W/(m3/h)]
    0,11828
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    163
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    159
  • Dimensione B (mm)
    159
  • Dimensione C (mm)
    116,5
  • Dimensione D (mm)
    ø 98
  • Dimensione E (mm)
    61,5
  • Dimensione F (mm)
    40,5
  • Dimensione G (mm)
    132
  • Dimensione H (mm)
    132
  • Dimensione L (mm)
    ø 3,5
quota

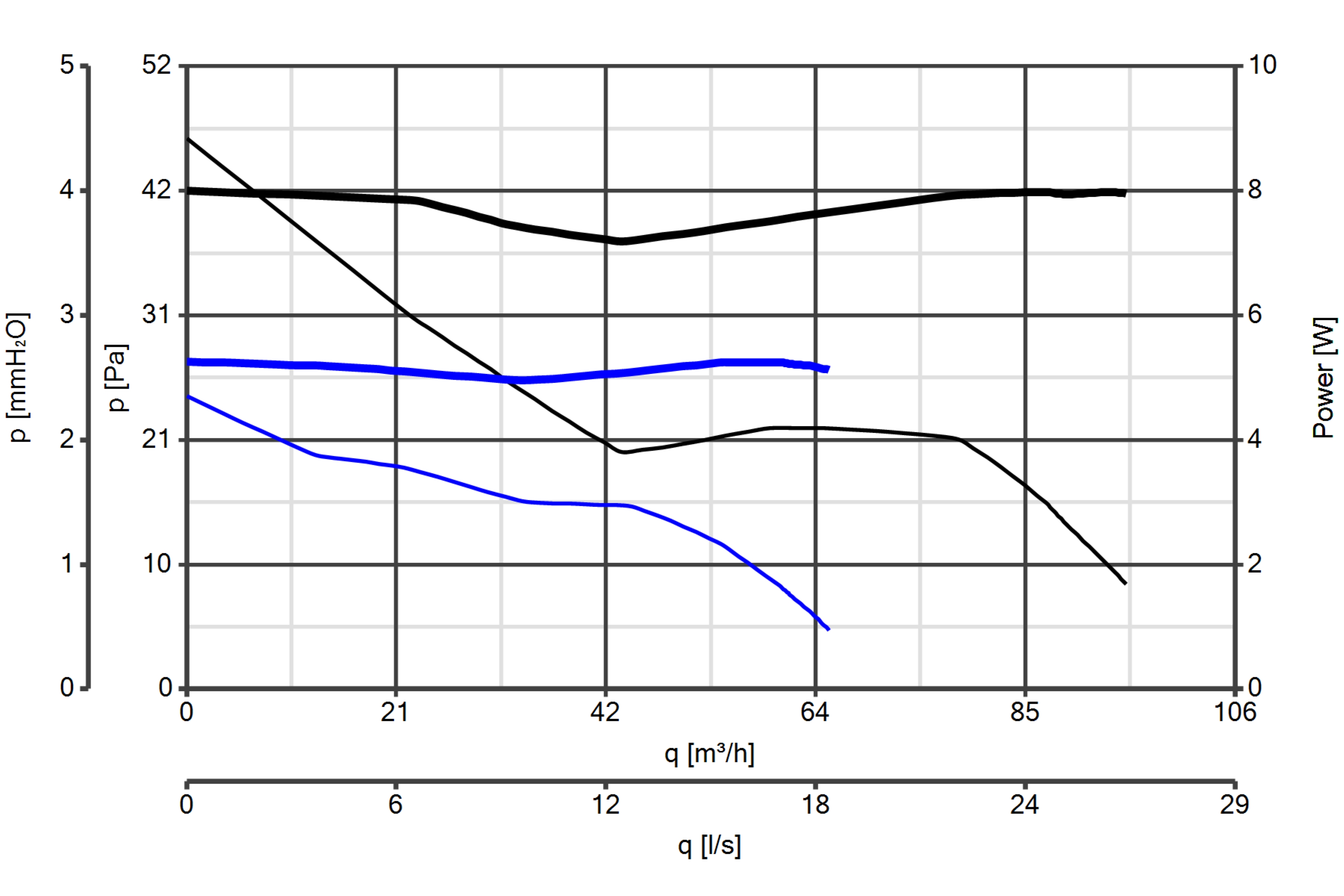

Curva_JPG_11262-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.
