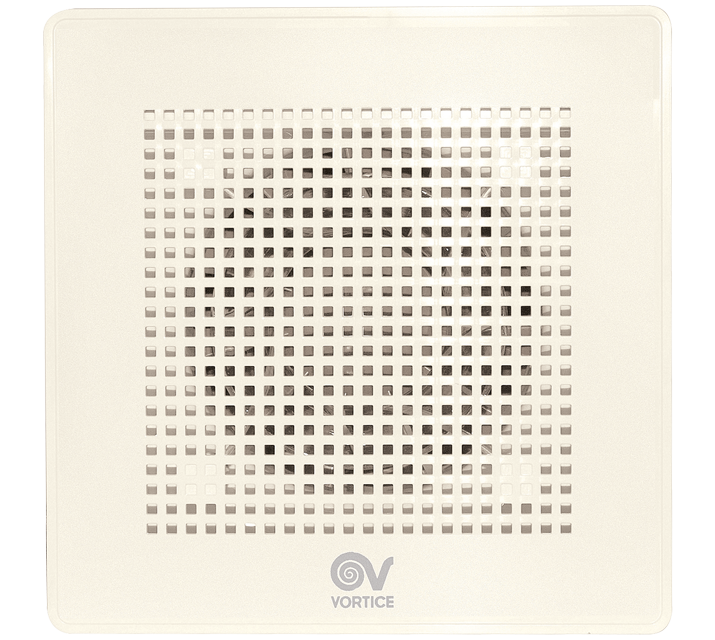

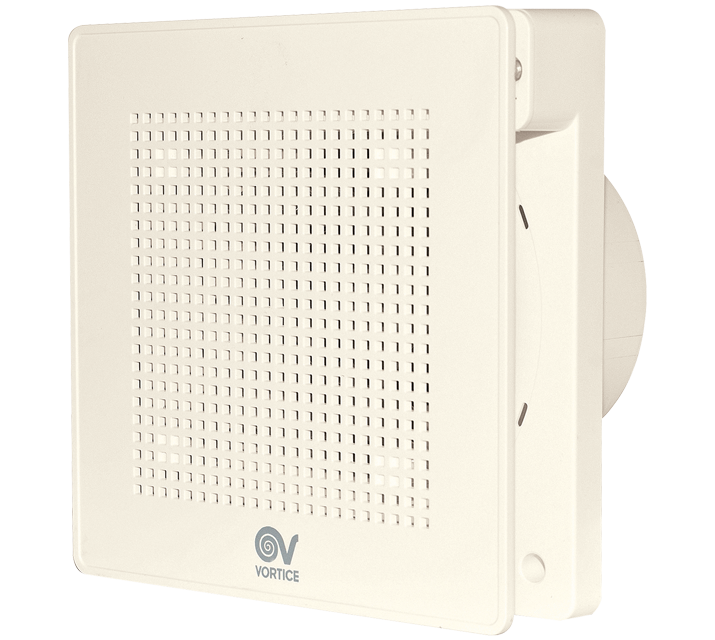

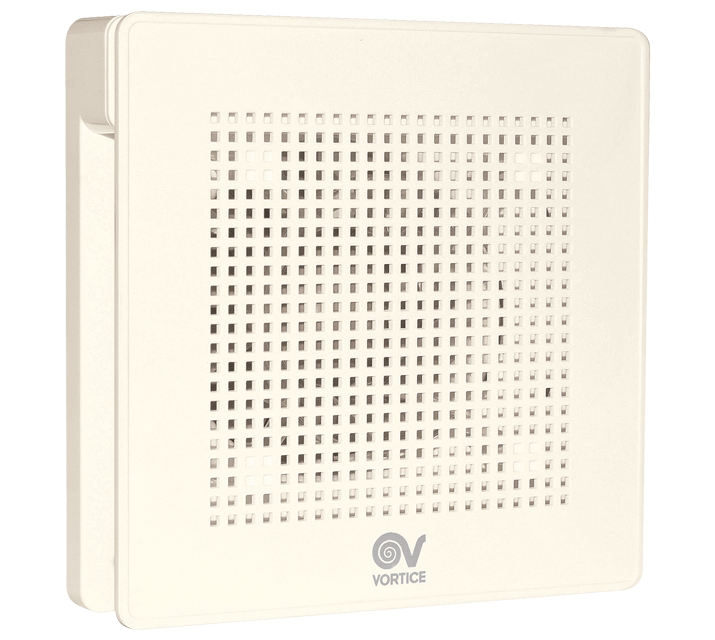

ME 120/5" ES

Descrizione

• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale: 120 mm
• Motore EC termicamente protetto, con albero montato su supporti con cuscinetti a sfere; 2 velocità di funzionamento controllate da una scheda elettronica.
• Portata massima 130 m3/h

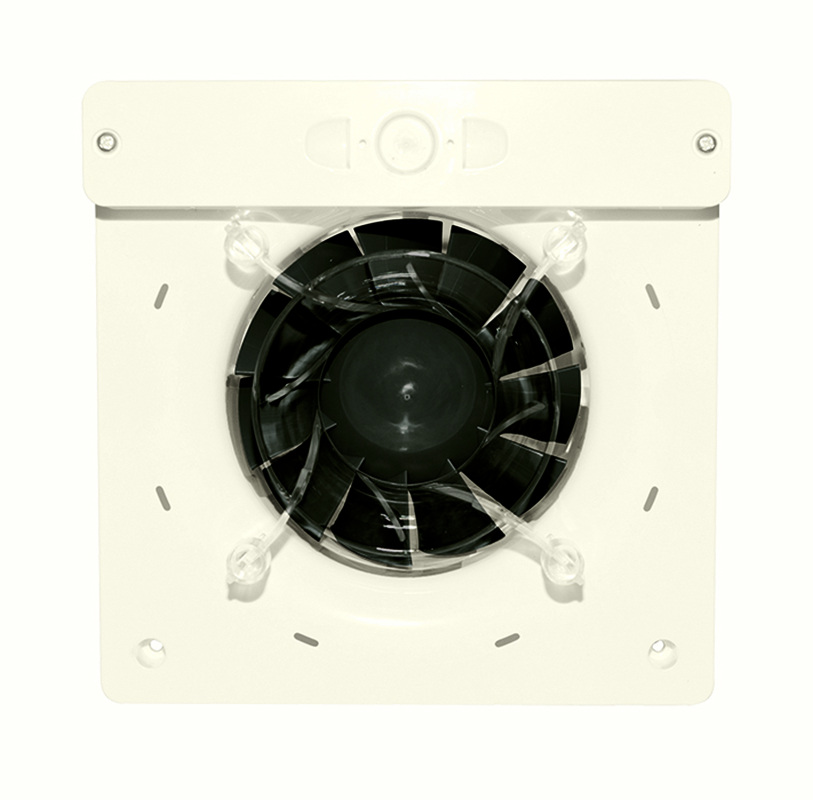

• Equipaggiato di una valvola di non ritorno per evitare il rientro non voluto di aria quando spento.
• Timer fisso a 6 minuti per il passaggio dalla velocità massima alla minima.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
EAC
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,068
Corrente max assorbita alla min vel. (A)

0,040
Diametro Nominale Condotto (mm)

120
Frequenza (Hz)

50
Grado Protezione IP

45
Isolamento

II° classe
Peso (Kg)

0,8
Potenza max assorbita alla max vel. (W)

7,0
Potenza max assorbita alla min vel. (W)

3,3
Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

230
Portata max alla max vel. (l/s)

50
Portata max alla max vel. (m³/h)

180

Portata max alla min vel. (l/s)

36,1
Portata max alla min vel. (m³/h)

130
Potenza sonora Lw [dB(A)] - max vel

53,8
Potenza sonora Lw [dB(A)] - min vel

46,7

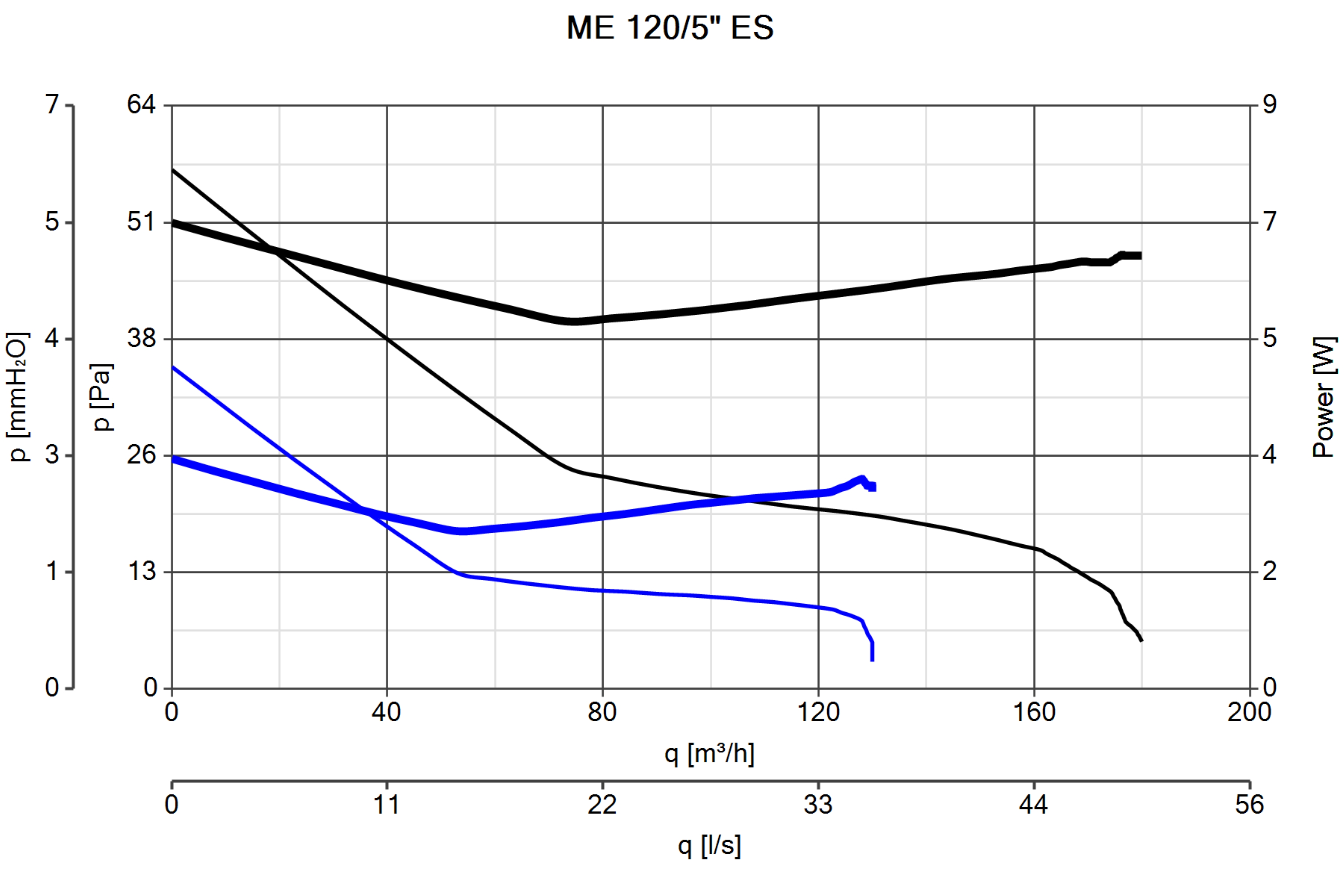

Pressione max alla max vel. (mmH2O)

5,8
Pressione max alla max vel. (Pa)

56,9
Pressione max alla min vel. (mmH2O)

3,6
Pressione max alla min vel. (Pa)

35,3
Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.

33,3
Pressione Sonora Lp in campo libero [dB(A)] 3 m min vel.

26,2
RPM max

2150
RPM min

1680

Nome o denominazione commerciale del fabbricante

Vortice
Classe consumo specifico di energia per clima temperato

NA
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]

-12,3
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]

-25,6
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]

-4,6
Tipologia dichiarata dell'unità di ventilazione

UVR-U: unidirezionale
Tipo azionamento

NA
Tipo Scambiatore di calore HRS

assente
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]

NA
Portata massima [m3/h]

175
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]

6,6
Livello di potenza sonora LWA [dB(A)]

54
Portata di riferimento [m3/s]

0,0340
Differenza di pressione di riferimento [Pa]

20
SPI [W/(m3/h)]

0,04980
Fattore di controllo CTRL

1
Tipologia di controllo

manuale
Percentuale massima di trafilamento interno [%]

NA
Percentuale massima di trafilamento esterno [%]

NA
Tasso di miscela

NA
Posizione e descrizione segnale visivo filtri

NA
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa

NA
Tenuta all'aria interna/esterna [m3/h]

NA
AEC Consumo annuo di elettricità [kWh di elettricità /a]

69
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]

1397
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

2732
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]

632

Dimensione A (mm)

179
Dimensione B (mm)

179
Dimensione C (mm)

138
Dimensione D (mm)

ø 118
Dimensione E (mm)

81
Dimensione F (mm)

42,5
Dimensione G (mm)

152
Dimensione H (mm)

152
Dimensione L (mm)

ø 3.5
