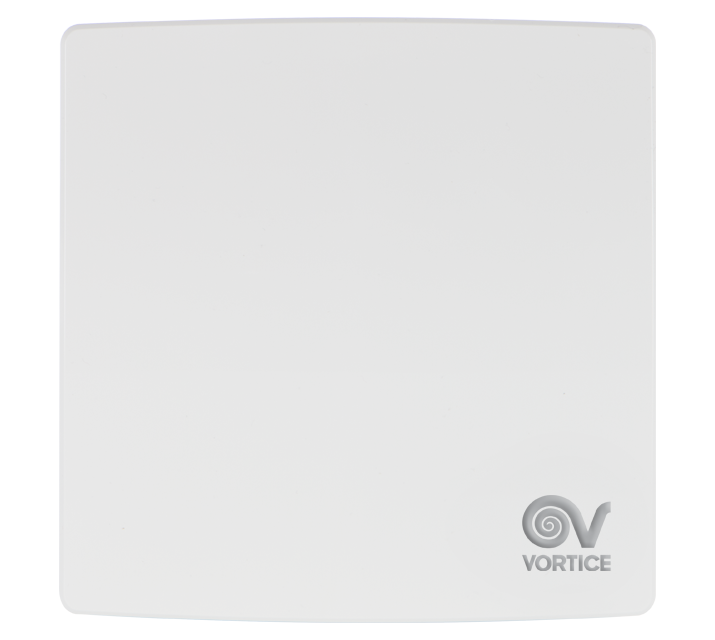

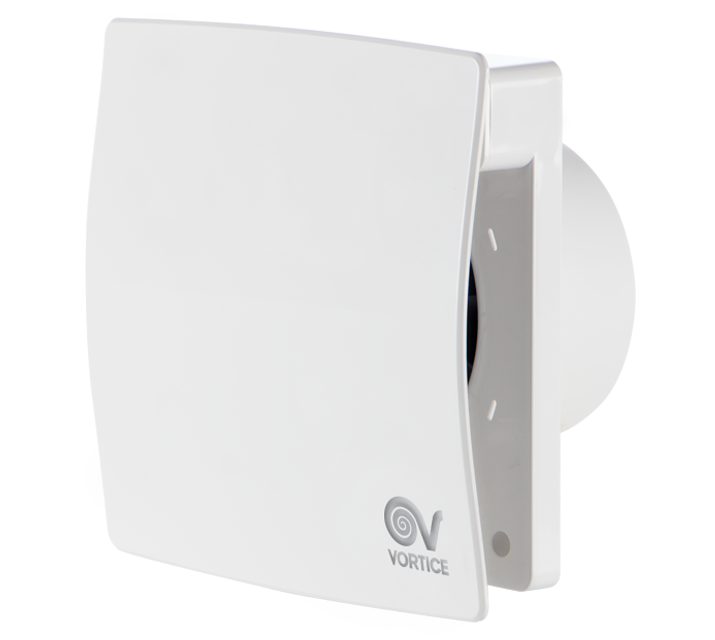

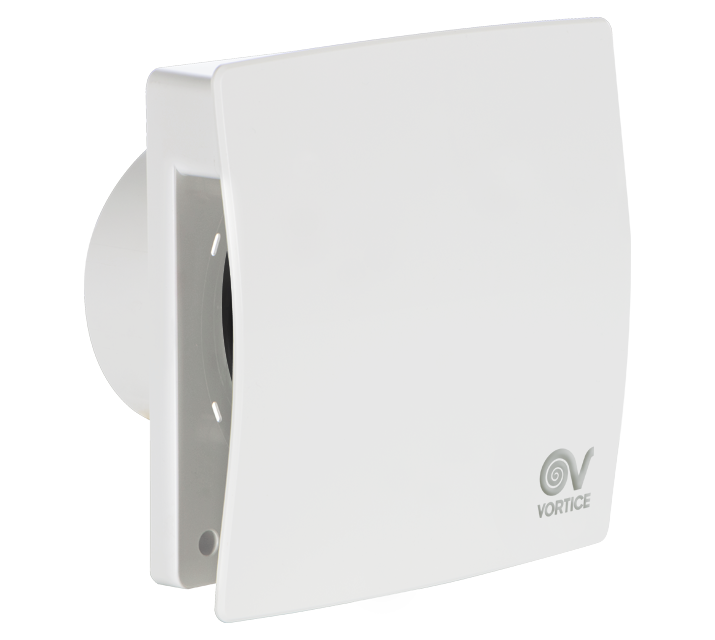

Descrizione
• Costruzione in resina plastica resistente agli urti e all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 120 mm
• Motore AC con albero montato su supporto a cuscinetti a sfere, direttamente abbinato ad una girante elico-centrifuga in materiale plastico.
• Portata massima 175 m3/h
• Versione equipaggiata di scheda elettronica che permette lo spegnimento ritardato; il ritardo è programmabile in un range compreso tra 3’ e 20’ all’atto dell’installazione.

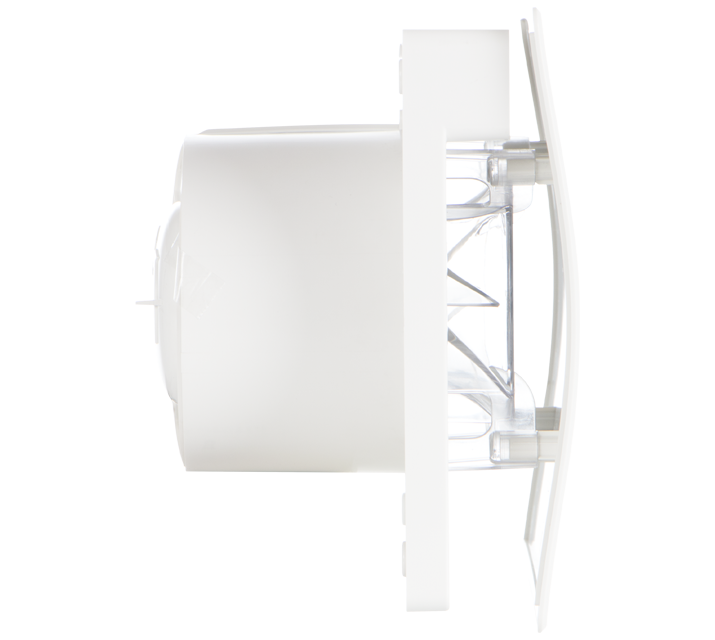

• Dotato di serie di valvola di non ritorno a farfalla per evitare il rientro non voluto di aria quando spento.
• Grado di protezione IP45, che garantisce la possibilità di installazione nella Zona 1 del bagno secondo la norma internazionale IEC 60364-7.
• Diametro nominale 120 mm
• Motore AC con albero montato su supporto a cuscinetti a sfere, direttamente abbinato ad una girante elico-centrifuga in materiale plastico.
• Portata massima 175 m3/h
• Versione equipaggiata di scheda elettronica che permette lo spegnimento ritardato; il ritardo è programmabile in un range compreso tra 3’ e 20’ all’atto dell’installazione.
• Dotato di serie di valvola di non ritorno a farfalla per evitare il rientro non voluto di aria quando spento.
• Grado di protezione IP45, che garantisce la possibilità di installazione nella Zona 1 del bagno secondo la norma internazionale IEC 60364-7.
Certificazioni
-
Download
CE
-
EAC
-
G-Mark
-
UKCA
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente max assorbita alla max vel. (A)0,095
-
Diametro Nominale Condotto (mm)120
-
Frequenza (Hz)50
-
Grado Protezione IP45
-
IsolamentoII° classe
-
Peso (Kg)0,77
-
Potenza max assorbita alla max vel. (W)15
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)220-240
-
Portata max alla max vel. (l/s)48,6
-
Portata max alla max vel. (m³/h)175
-
Potenza sonora Lw [dB(A)] - max vel52,8
-

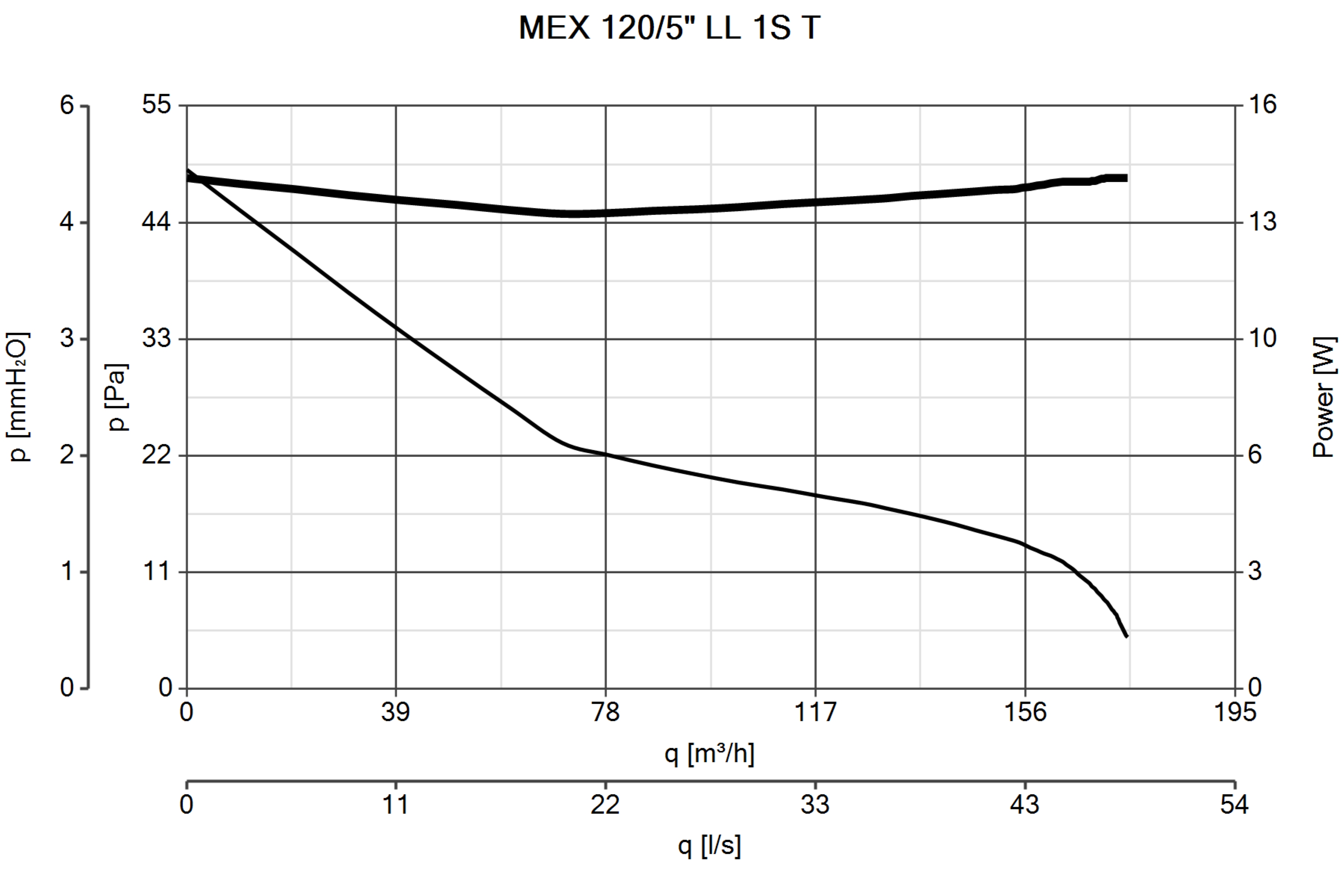

Pressione max alla max vel. (mmH2O)5
-
Pressione max alla max vel. (Pa)49,04
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.32,3
-
RPM max2075
-
Nome o denominazione commerciale del fabbricanteVortice
-
Classe consumo specifico di energia per clima temperatoNA
-
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]-10,0
-
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]-23,4
-
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]-2,4
-
Tipologia dichiarata dell'unità di ventilazioneUVR-U: unidirezionale
-
Tipo azionamentoNA
-
Tipo Scambiatore di calore HRSassente
-
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]NA
-
Portata massima [m3/h]168
-
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]14,1
-
Livello di potenza sonora LWA [dB(A)]53
-
Portata di riferimento [m3/s]0,0327
-
Differenza di pressione di riferimento [Pa]19
-
SPI [W/(m3/h)]0,11480
-
Fattore di controllo CTRL1
-
Tipologia di controllomanuale
-
Percentuale massima di trafilamento interno [%]NA
-
Percentuale massima di trafilamento esterno [%]NA
-
Tasso di miscelaNA
-
Posizione e descrizione segnale visivo filtriNA
-
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 PaNA
-
Tenuta all'aria interna/esterna [m3/h]NA
-
AEC Consumo annuo di elettricità [kWh di elettricità /a]158
-
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]1397
-
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]2732
-
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]632
-
Dimensione A (mm)193
-
Dimensione B (mm)193
-
Dimensione C (mm)138
-
Dimensione D (mm)Ø 119
-
Dimensione E (mm)71
-
Dimensione F (mm)53
-
Dimensione G (mm)152
-
Dimensione H (mm)152
-
Dimensione L (mm)Ø 3,5
