Descrizione

• Struttura in profilati di alluminio da 30 mm racchiusi da angolari in nylon.
• Pannelli sandwich di spessore 25 mm in lamiera zincata, isolati mediante lana di roccia, classe A1, densità 90 kg/m3. Tutti i pannelli sono dotati di un sistema di fissaggio per un facile montaggio e smontaggio quando necessario, sia per pulizia, manutenzione o cambio pannello.
• Motore AC isolato dal flusso d'aria, che consente di lavorare stabilmente con flussi d’aria contaminati a temperature superiori a quella ambiente. Motore asincrono standard a gabbia di scoiattolo con protezione IP55 e isolamento in classe F.
• Alimentazione trifase 400-690V / 50Hz.
• Girante centrifuga ad alta efficienza del tipo a pale rovesce, autopulente, in lamiera d’acciaio zincato.
• Interruttore di sicurezza integrato.
• Pannelli intercambiabili; i pannelli di registrazione sono dotati di maniglia.
• Griglia anti volatile in acciaio zincato a protezione della facciata di mandata.
• Vassoio per la raccolta dell’acqua di condensa con spurgo in acciaio inox.
• Temperatura massima di funzionamento continuo: fino a 120°C.
Leggi tutta la descrizioneRichiudi la descrizione

Scheda Tecnica

  • Classe Motore
    F
  • Corrente Assorbita a 400 V (A)
    10,5
  • Corrente Assorbita a 690 V (A)
    6,09
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    55
  • Peso (Kg)
    151
  • Potenza assorbita max (W)
    6300
  • Temp. ambiente max funzionamento continuativo (°C)
    120
  • Tensione (V)
    400/690
  • Portata max (m³/h)
    22100
  • RPM max
    1460
  • Dimensione A (mm)
    1120
  • Dimensione B (mm)
    1120
  • Dimensione C (mm)
    1060
  • Dimensione D (mm)
    708
  • Dimensione E (mm)
    1182
  • Dimensione F (mm)
    810
  • Dimensione G (mm)
    1232

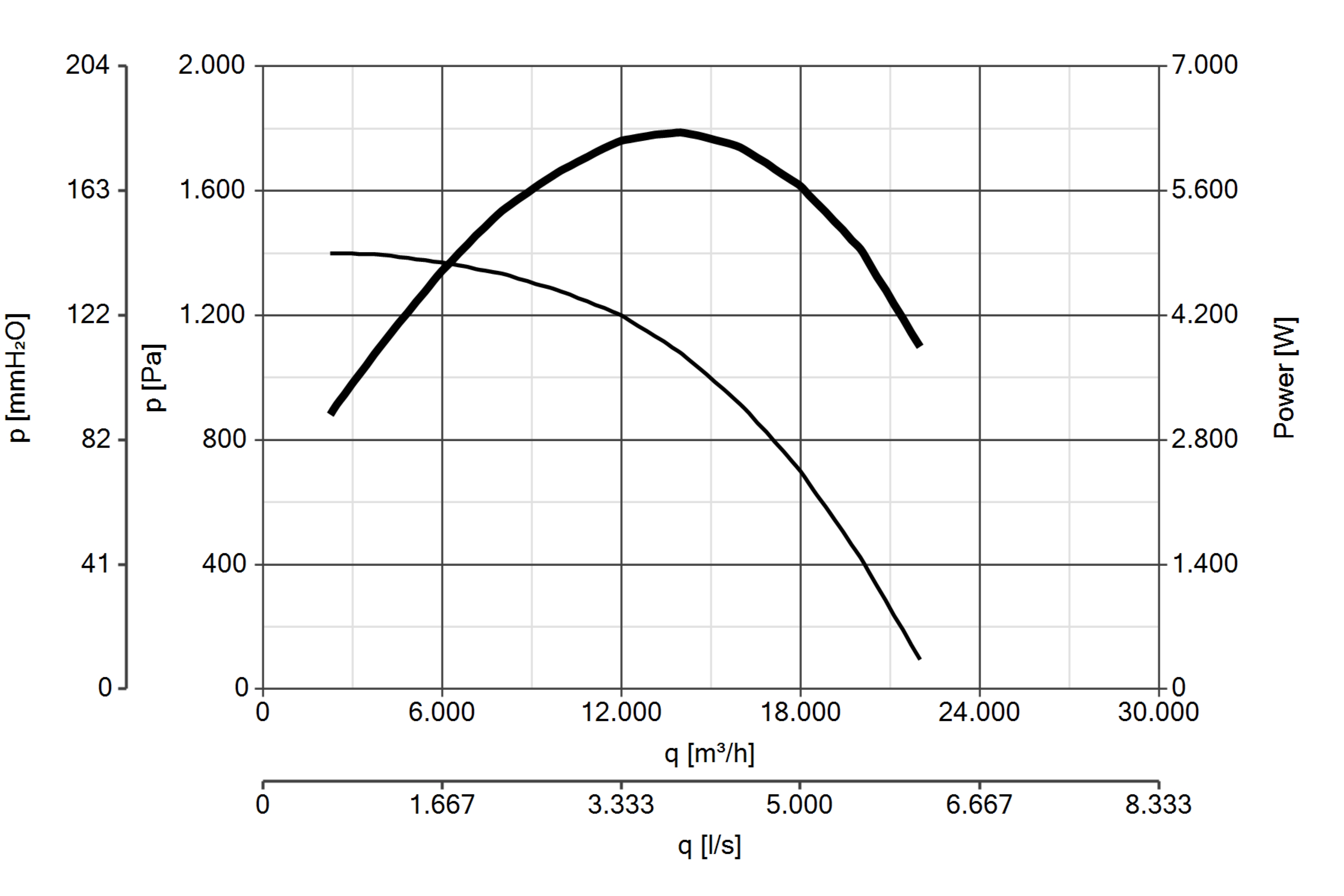

Curva_JPG_43163-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

TBIC 630                      TBICKBP630
TBIC 630 TBICKBP630
Pannello in lamiera d’acciaio zincata con foro circolare per connessione a condotti di ventilazione. Compatibile con VORT QBK SAL-KC EVO 630.
TIC 630                        TICKBP630
TIC 630 TICKBP630
Pannello chiuso in lamiera d’acciaio zincata. Consente la personalizzazione della mandata a seconda delle necessità installative. Compatibile con VORT QBK SAL-KC EVO 630.
TEJ 630                        TEJKBP630
TEJ 630 TEJKBP630
Tettuccio parapioggia in lamiera d’acciaio zincata. Consente l’installazione all’esterno della macchina. Compatibile con VORT QBK SAL-KC EVO 630.
IRET INVERTER 400 3.6A
IRET INVERTER 400 3.6A
Regolatore di velocità a variazione di frequenza; alimentazione e uscita trifase, carico massimo 3,6 A. Dotato di pannello con display e scheda PID. Certificazioni: CE/UL/CSA/EN/GO...
EMC-T FTR 12-16A
EMC-T FTR 12-16A
Filtro EMC trifase per carichi compresi tra 12 A e 16 A. Da abbinare a regolatori di velocità a variazione di frequenza IRET INVERTER 400. Applicato al dissipatore di calore del va...
