Descrizione
• Struttura realizzata in profilati d’alluminio estruso con angolari in PA caricato con fibra di vetro e pannelli in lamiera zincata di spessore pari a 23 mm, insonorizzati con lana minerale (densità 90 Kg/m3).
• Motore AC monofase, Classe F, termicamente protetto, con albero montato su cuscinetti a sfere autolubrificanti.
• Girante centrifuga autopulente a pale rovesce staticamente e dinamicamente bilanciata.
• 1 pannello aspirazione con bocca circolare comprensiva di raccordo cilindrico, completa di guarnizione di tenuta in gomma.
• 1 pannello di mandata con bocca quadrata.
• 2 pannelli di ispezione.
• Boccaglio interno di accoppiamento alla girante.
• Possibilità di installazione in esterni (tetto parapioggia opzionale).
• Controllabile in velocità mediante regolatore Vortice opzionale.
• Motore AC monofase, Classe F, termicamente protetto, con albero montato su cuscinetti a sfere autolubrificanti.
• Girante centrifuga autopulente a pale rovesce staticamente e dinamicamente bilanciata.
• 1 pannello aspirazione con bocca circolare comprensiva di raccordo cilindrico, completa di guarnizione di tenuta in gomma.
• 1 pannello di mandata con bocca quadrata.
• 2 pannelli di ispezione.
• Boccaglio interno di accoppiamento alla girante.
• Possibilità di installazione in esterni (tetto parapioggia opzionale).
• Controllabile in velocità mediante regolatore Vortice opzionale.
Certificazioni
-
Download
CE
-
EAC
Scheda Tecnica
-
Classe MotoreF
-
Corrente assorbita max (A)9,83
-
Frequenza (Hz)50
-
Grado protezione motore IP55
-
Peso (Kg)103,90
-
Potenza assorbita max (W)1480
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)230
-

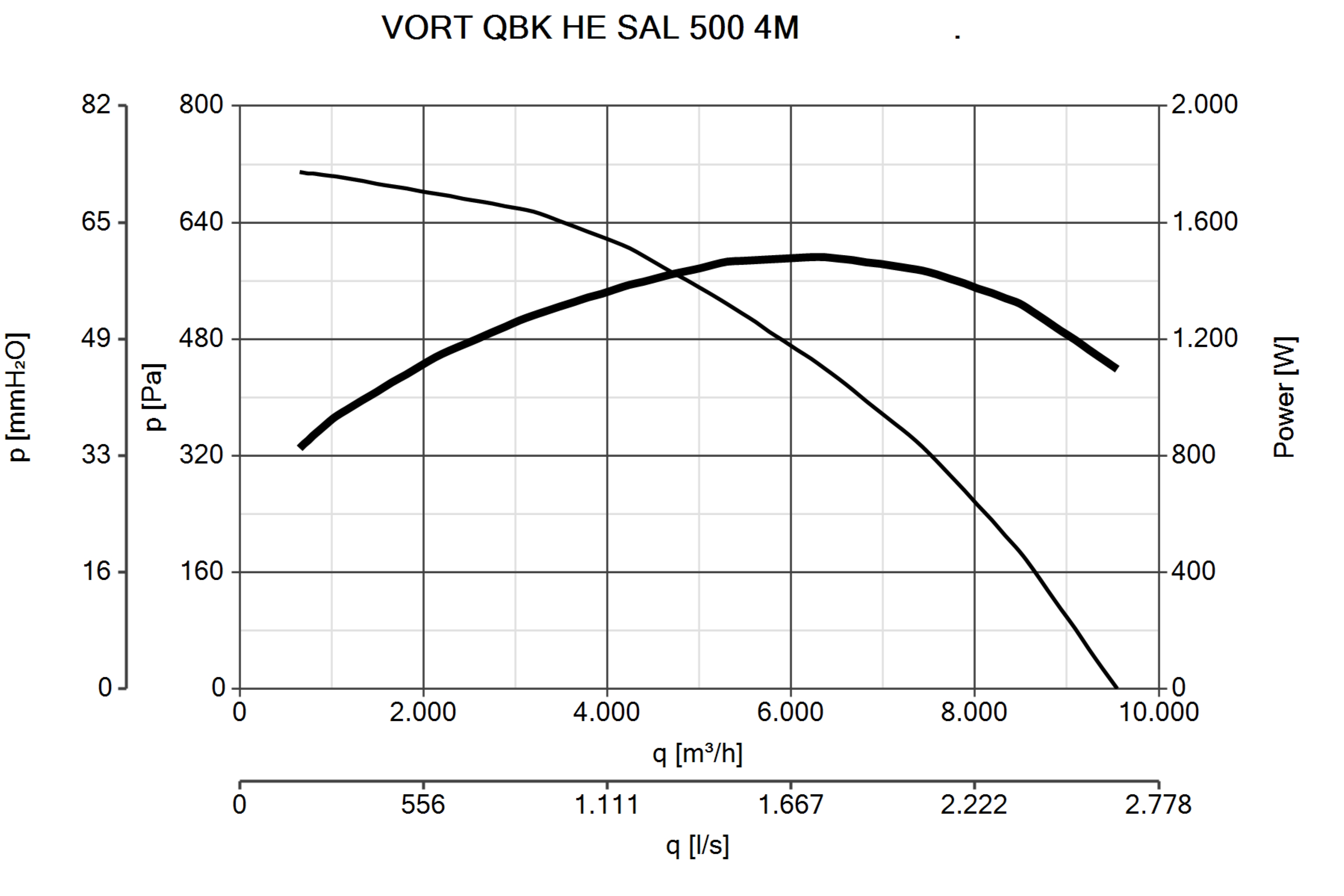

Portata max (l/s)2652
-
Portata max (m³/h)9548
-
Potenza sonora Lw [dB(A)]83,00
-
Pressione max (mmH2O)72,30
-
Pressione max (Pa)709,0
-
Pressione Sonora Lp [dB (A)] 3m62,5
-
RPM1435
-
Tipo scambiatore di calore HRSnessuno
-
Tipo azionamentocon variatore di velocità: VSD
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Nome o denominazione commerciale del fabbricanteVortice
-
SFPint [W/m3/s]1.190,87
-
Efficienza termica del recupero di calore [%]N.A.
-
Portata nominale [m3/s]1,65
-
Potenza elettrica assorbita effettiva [KW]1,97
-
Velocità frontale alla portata nominale [m/s]8,41
-
Pressione esterna nominale (?ps, ext) [Pa]0
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]526,44
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]N.A.
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]47,30%
-
Percentuale massima di trafilamento interno della cassa [%]N.A.
-
Percentuale massima di trafilamento esterno della cassa [%]N.A.
-
Prestazione energetica o classificazione energetica dei filtriN.A.
-
Descrizione del segnale visivo per i filtriN.A.
-
Potenza sonora LWA sulla cassa [dB(A)]83,00
-
Dimensione A (mm)800
-
Dimensione B (mm)800
-
Dimensione C (mm)800
-
Dimensione D (mm)740
-
Dimensione E (mm)740
-
Dimensione F (mm)498
-
Dimensione G (mm)46
-
Dimensione H (mm)400
-
Dimensione I (mm)30
