Codice 45794

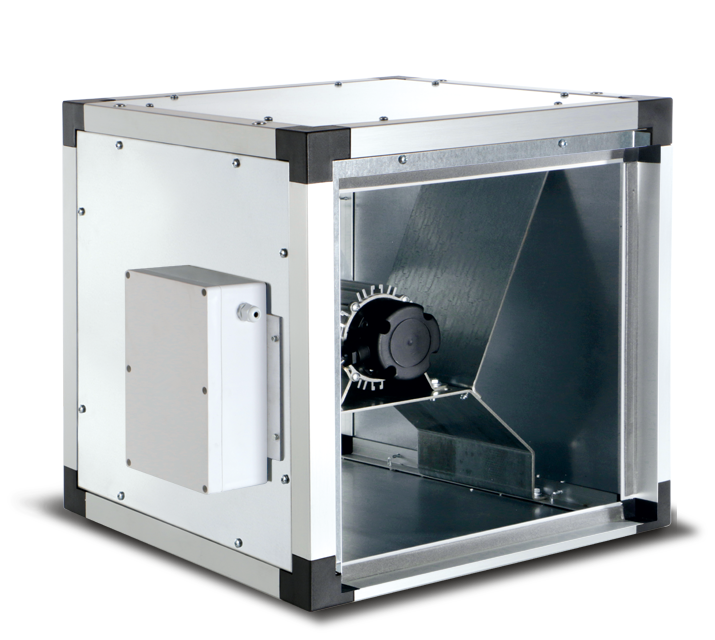

VORT QBK HE COMFORT 710 6T
Casse ventilanti autoportanti silenziate ad alta efficienza
Descrizione
• Struttura realizzata in profilati d’alluminio estruso con angolari in PA caricato con fibra di vetro e pannelli in lamiera zincata di spessore pari a 45 mm, insonorizzati con lana minerale (densità 50 Kg/m3).
• Motore AC trifase, Classe F, termicamente protetto, con albero montato su cuscinetti a sfere autolubrificanti.
• Girante centrifuga autopulente a pale rovesce staticamente e dinamicamente bilanciata.
• 1 pannello aspirazione con bocca circolare comprensiva di raccordo cilindrico, completa di guarnizione di tenuta in gomma.
• 1 pannello di mandata con bocca quadrata.
• 2 pannelli di ispezione ad accesso facilitato.
• Boccaglio interno di accoppiamento alla girante.
• Possibilità di installazione in esterni (tetto parapioggia opzionale).
• Controllabile in velocità mediante regolatore Vortice opzionale.
• Motore AC trifase, Classe F, termicamente protetto, con albero montato su cuscinetti a sfere autolubrificanti.
• Girante centrifuga autopulente a pale rovesce staticamente e dinamicamente bilanciata.
• 1 pannello aspirazione con bocca circolare comprensiva di raccordo cilindrico, completa di guarnizione di tenuta in gomma.
• 1 pannello di mandata con bocca quadrata.
• 2 pannelli di ispezione ad accesso facilitato.
• Boccaglio interno di accoppiamento alla girante.
• Possibilità di installazione in esterni (tetto parapioggia opzionale).
• Controllabile in velocità mediante regolatore Vortice opzionale.
Certificazioni
-
Download
CE
-
EAC
Scheda Tecnica
-
Classe MotoreF
-
Corrente assorbita max (A)5,94
-
Frequenza (Hz)50
-
Grado protezione motore IP55
-
Peso (Kg)238,10
-
Potenza assorbita max (W)2230
-
Temp. ambiente max funzionamento continuativo (°C)60
-
Tensione (V)230/400
-

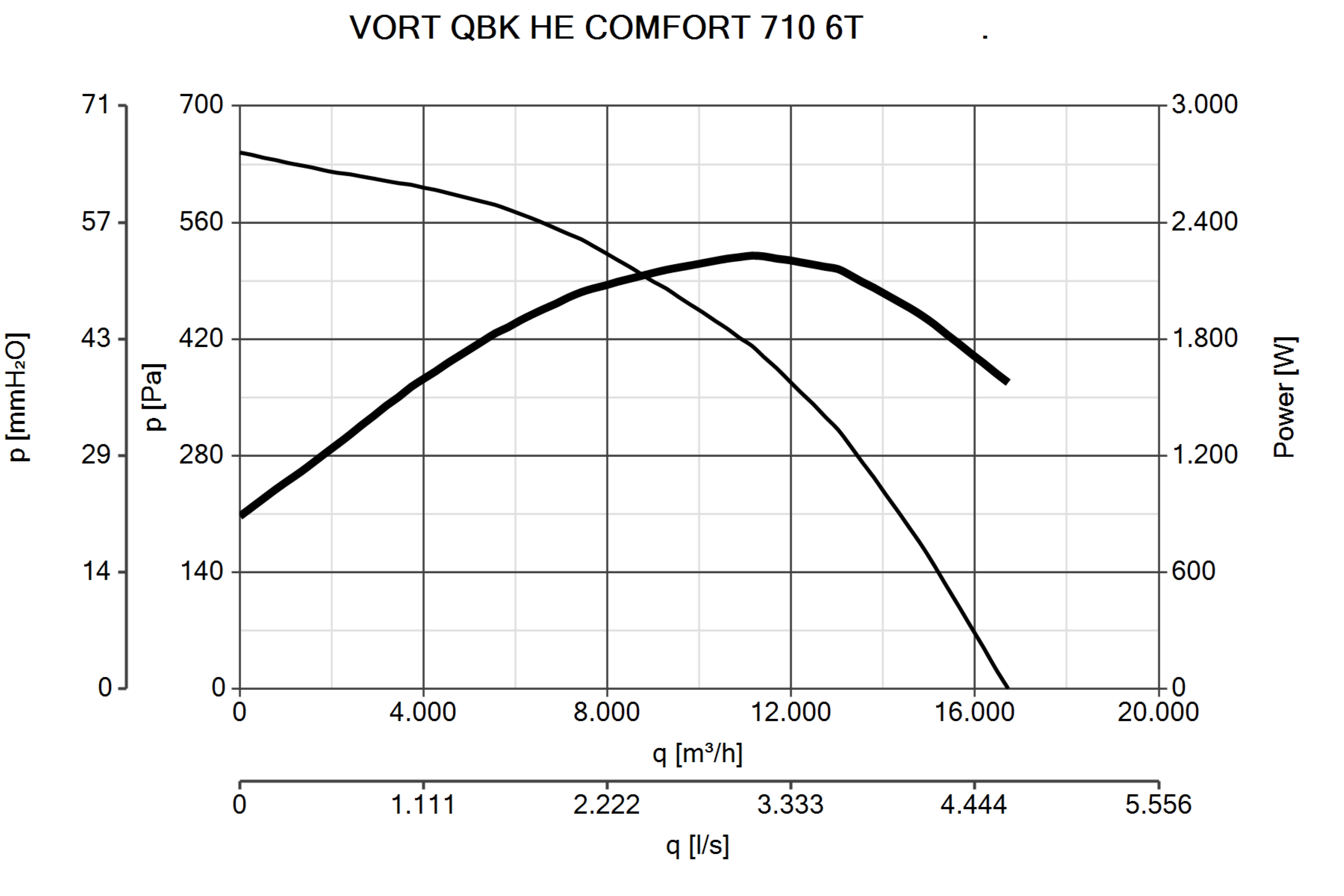

Portata max (l/s)4646
-
Portata max (m³/h)16725
-
Potenza sonora Lw [dB(A)]80,00
-
Pressione max (mmH2O)65,70
-
Pressione max (Pa)644,3
-
Pressione Sonora Lp [dB (A)] 3m59,5
-
RPM960
-
Tipo scambiatore di calore HRSnessuno
-
Tipo azionamentocon variatore di velocità: VSD
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Nome o denominazione commerciale del fabbricanteVortice
-
SFPint [W/m3/s]835,77
-
Efficienza termica del recupero di calore [%]N.A.
-
Portata nominale [m3/s]2,93
-
Potenza elettrica assorbita effettiva [KW]2,45
-
Velocità frontale alla portata nominale [m/s]7,4
-
Pressione esterna nominale (?ps, ext) [Pa]0
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]451,59
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]N.A.
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]57,89%
-
Percentuale massima di trafilamento interno della cassa [%]N.A.
-
Percentuale massima di trafilamento esterno della cassa [%]N.A.
-
Prestazione energetica o classificazione energetica dei filtriN.A.
-
Descrizione del segnale visivo per i filtriN.A.
-
Potenza sonora LWA sulla cassa [dB(A)]80,00
-

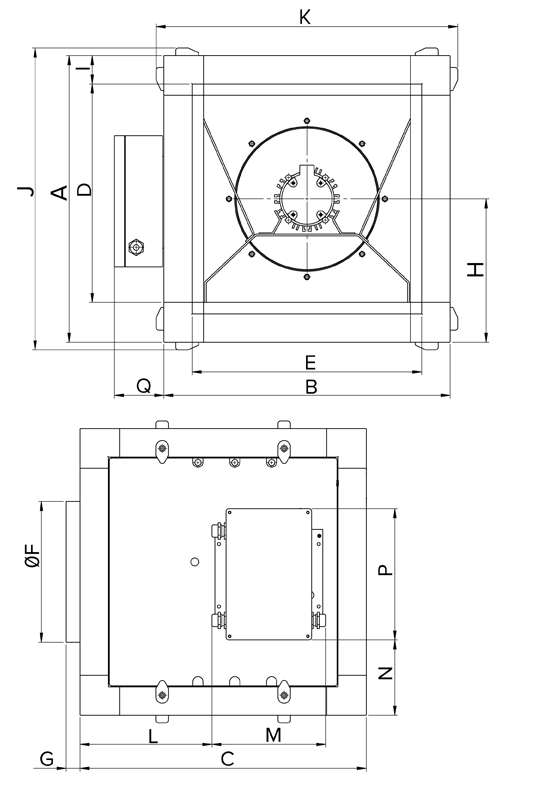

Dimensione A (mm)1060
-
Dimensione B (mm)1060
-
Dimensione C (mm)1060
-
Dimensione D (mm)960
-
Dimensione E (mm)960
-
Dimensione F (mm)708
-
Dimensione G (mm)25
-
Dimensione H (mm)530
-
Dimensione I (mm)50
-
Dimensione J (mm)1087
-
Dimensione K (mm)1087
