Codice 16092

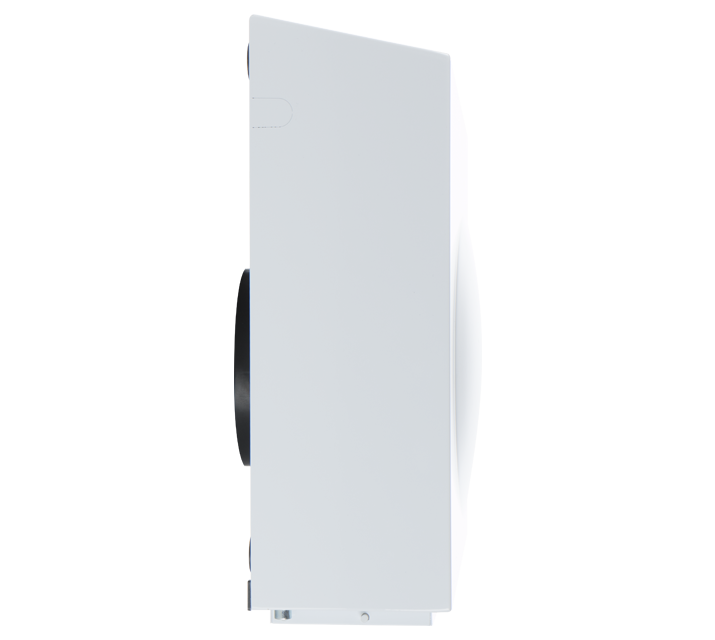

CA 125 WE D

Aspiratori centrifughi da condotto per installazione esterna

Trova agenzia prodotto

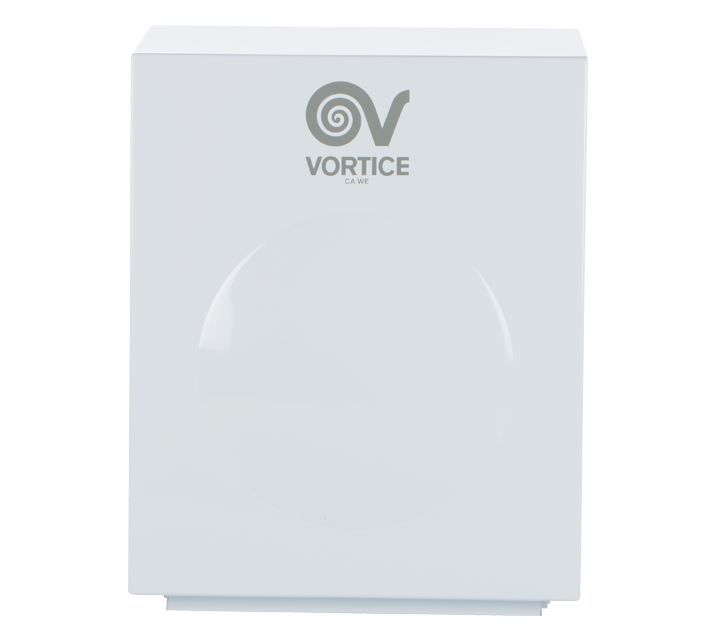

ca_we_d_e_01

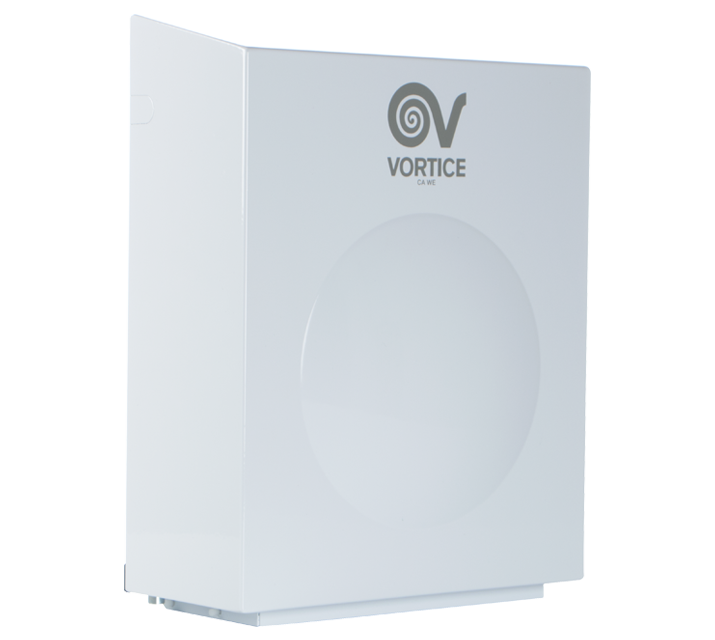

ca_we_d_e_02
ca_we_d_e_03

Descrizione

• Involucro esterno in lamiera d’acciaio P04 stampata e verniciata con vernice poliestere resistente agli agenti atmosferici.
• Diametro nominale 125 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

ca_we_d_e_ambiente01
ca_we_d_e_ambiente02
ca_we_d_e_ambiente03

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,21
  • Corrente max assorbita alla med vel. (A)
    0,20
  • Corrente max assorbita alla min vel. (A)
    0.15
  • Diametro Nominale Condotto (mm)
    125
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X5
  • Isolamento
    I° classe
  • Peso (Kg)
    4,5
  • Potenza max assorbita alla max vel. (W)
    35
  • Potenza max assorbita alla med vel. (W)
    24
  • Potenza max assorbita alla min vel. (W)
    12
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    74,2
  • Portata max alla max vel. (m³/h)
    267
  • Portata max alla med vel. (l/s)
    50,5
  • Portata max alla med vel. (m³/h)
    182
  • Portata max alla min vel. (l/s)
    23.8
  • Portata max alla min vel. (m³/h)
    86
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    61,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    53,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    44,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    63,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    55,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    44,2
  • Pressione max alla max vel. (mmH2O)
    36.4
  • Pressione max alla max vel. (Pa)
    357
  • Pressione max alla med vel. (mmH2O)
    34
  • Pressione max alla med vel. (Pa)
    333
  • Pressione max alla min vel. (mmH2O)
    10.1
  • Pressione max alla min vel. (Pa)
    98,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    43,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    35,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    27,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    45,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    38,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    26,6
  • RPM max
    2350
  • RPM med
    1550
  • RPM min
    880
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    553,87
  • SFPint [W/m3/s]
    NA
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0.0661
  • Portata nominale [m3/s]
    0,08097
  • Potenza elettrica assorbita effettiva [KW]
    0,053
  • Potenza elettrica assorbita effettiva [KW]
    0,037
  • Velocità frontale alla portata nominale [m/s]
    5.3872
  • Velocità frontale alla portata nominale [m/s]
    6,59821
  • Pressione esterna nominale (?ps, ext) [Pa]
    32,5
  • Pressione esterna nominale (?ps, ext) [Pa]
    4
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    375
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    161
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    75.8
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    29,5
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    N.A.
  • Percentuale massima di trafilamento esterno della cassa [%]
    N.A.
  • Percentuale massima di trafilamento esterno della cassa [%]
    0.5
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    N.A.
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    N.A.
  • Potenza sonora LWA sulla cassa [dB(A)]
    50
  • Potenza sonora LWA sulla cassa [dB(A)]
    61
  • Dimensione A (mm)
    262
  • Dimensione B (mm)
    345
  • Dimensione C (mm)
    127
  • Dimensione D (mm)
    113
  • Dimensione E (mm)
    122
  • Dimensione F (mm)
    20
  • Dimensione G (mm)
    142
  • Dimensione H (mm)
    82

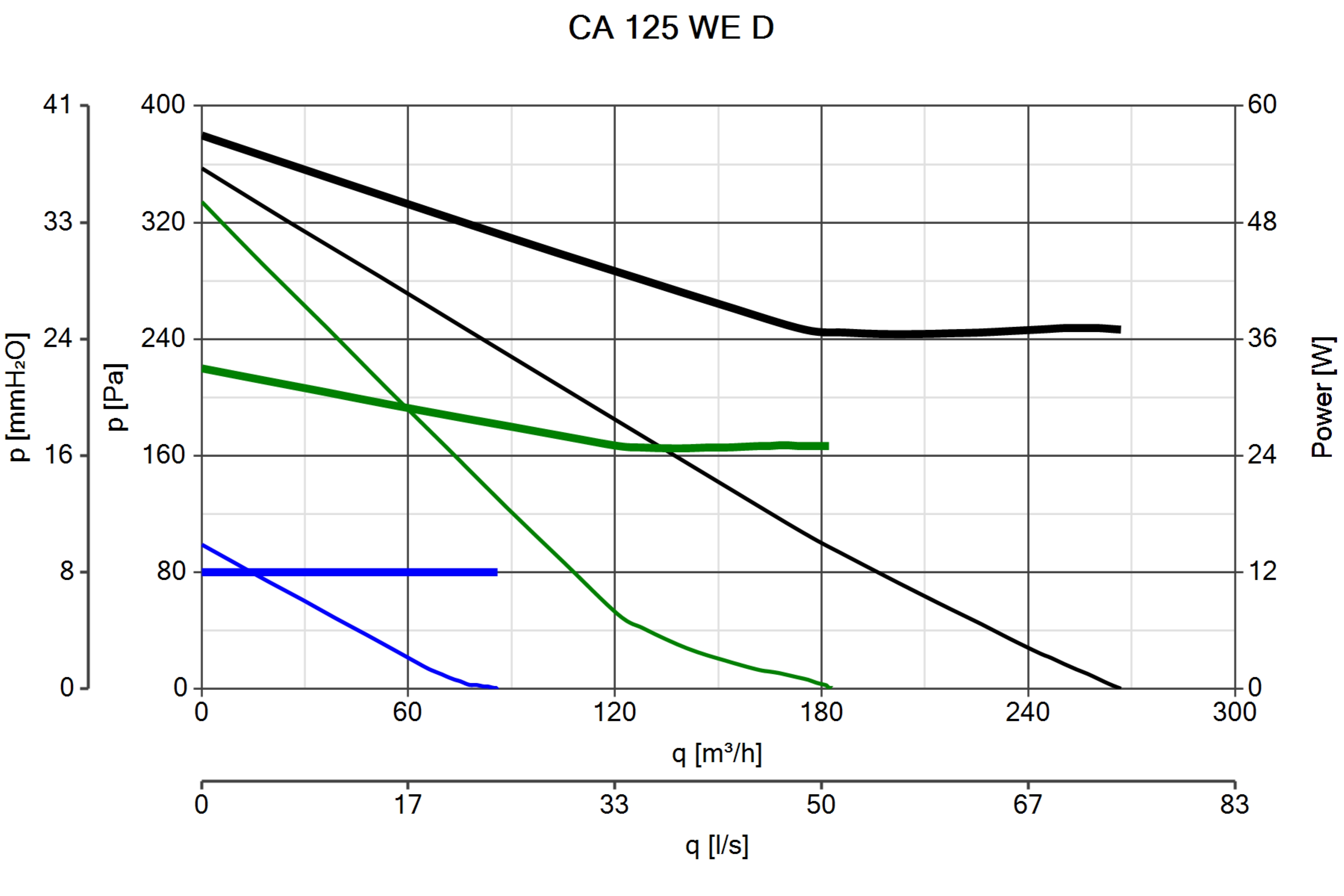

Curva_JPG_16092-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

KIT SCB (TRASF.E.C.)
KIT SCB (TRASF.E.C.)
Kit per installazione ad incasso del gruppo comandi elettronico SCNR/M.
Vai alla scheda

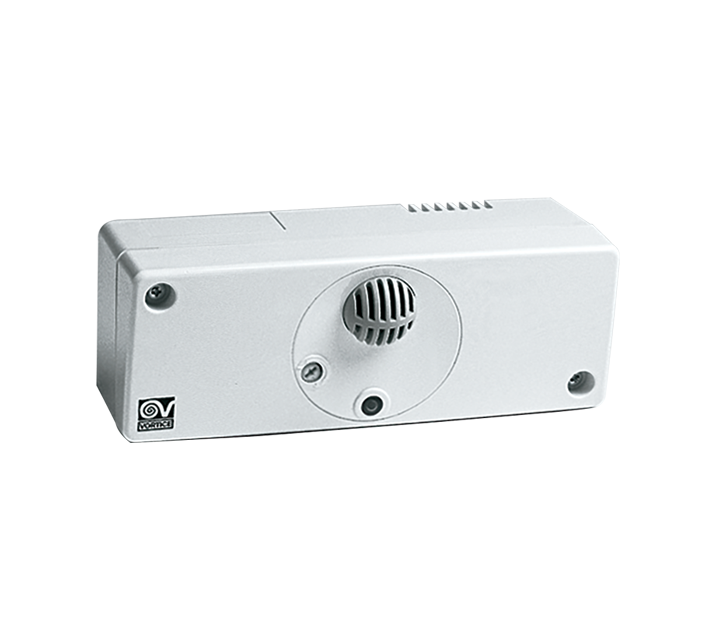

C TEMP
