Codice 16121

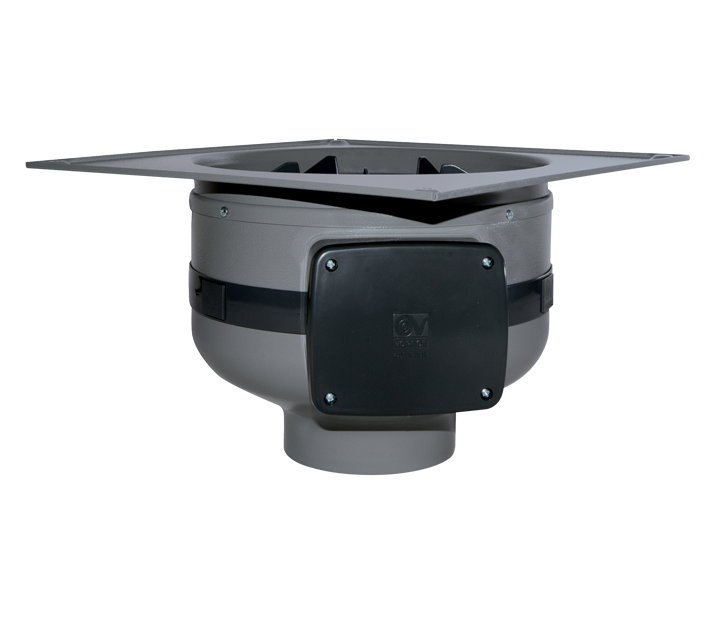

CA 125 MD E W

Aspiratori centrifughi da condotto per installazione interna a parete

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

altre immagini

Descrizione

• Involucro/piastra fissaggio a parete in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici
• Diametro nominale 125 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe in metallo per il fissaggio a parete in acciaio zincato.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
EAC
G-Mark
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,22
Corrente max assorbita alla max vel. a 60Hz (A)

0,26
Corrente max assorbita alla med vel. (A)

0,20
Corrente max assorbita alla med vel. a 60Hz (A)

0,24
Corrente max assorbita alla min vel. (A)

0,15
Corrente max assorbita alla min vel. a 60Hz (A)

0,16
Diametro Nominale Condotto (mm)

125
Frequenza (Hz)

50-60
Grado Protezione IP

44
Isolamento

II° classe
Peso (Kg)

3,3
Potenza max assorbita alla max vel. (W)

42
Potenza max assorbita alla max vel. a 60Hz (W)

45
Potenza max assorbita alla med vel. (W)

30
Potenza max assorbita alla med vel. a 60Hz (W)

35
Potenza max assorbita alla min vel. (W)

13
Potenza max assorbita alla min vel. a 60Hz (W)

16
Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

220-240
Portata max alla max vel. (l/s)

97
Portata max alla max vel. (m³/h)

350
Portata max alla max vel. a 60Hz (l/s)

90
Portata max alla max vel. a 60Hz (m³/h)

325
Portata max alla med vel. (l/s)

81
Portata max alla med vel. (m³/h)

290
Portata max alla med vel. a 60Hz (l/s)

76
Portata max alla med vel. a 60Hz (m³/h)

275
Portata max alla min vel. (l/s)

43
Portata max alla min vel. (m³/h)

155
Portata max alla min vel. a 60Hz (l/s)

47
Portata max alla min vel. a 60Hz (m³/h)

170
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel

82,8
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz

81
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel

77
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz

75,7
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel

62,1
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz

64,2
Potenza sonora Lw [dB (A)] IN MANDATA - max vel

74
Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz

71,9
Potenza sonora Lw [dB (A)] IN MANDATA - med vel

67,8
Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz

66,5
Potenza sonora Lw [dB (A)] IN MANDATA - min vel

51,8
Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz

53,5

Potenza sonora Lw [dB (A)] IRRADIATO - max vel

57,4
Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz

55,2
Potenza sonora Lw [dB (A)] IRRADIATO - med vel

51
Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz

49,9
Potenza sonora Lw [dB (A)] IRRADIATO - min vel

40,7
Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz

32,3
Pressione max alla max vel. (mmH2O)

33,5
Pressione max alla max vel. (Pa)

329
Pressione max alla max vel. a 60Hz (mmH2O)

36,9
Pressione max alla max vel. a 60Hz (Pa)

362
Pressione max alla med vel. (mmH2O)

31,7
Pressione max alla med vel. (Pa)

311
Pressione max alla med vel. a 60Hz (mmH2O)

31,1
Pressione max alla med vel. a 60Hz (Pa)

305
Pressione max alla min vel. (mmH2O)

8,7
Pressione max alla min vel. (Pa)

85
Pressione max alla min vel. a 60Hz (mmH2O)

10,1
Pressione max alla min vel. a 60Hz (Pa)

99
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel

65,2
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz

63,5
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel

59,4
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz

58,2
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel

44,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz

46,7
Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel

56,4
Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz

54,4
Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel

50,3
Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz

49
Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel

34,3
Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz

36
Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel

39,8
Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz

37,6
Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel

33,5
Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz

32,4
Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel

21,1
Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz

23,2
RPM max

2165
RPM max a 60Hz

2030
RPM med

1820
RPM med a 60Hz

1720
RPM min

950
RPM min a 60Hz

1065

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Tipo scambiatore di calore HRS

nessuno
Tipo azionamento

a velocità multiple: VM
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Nome o denominazione commerciale del fabbricante

Vortice
Nome o denominazione commerciale del fabbricante

Vortice
SFPint [W/m3/s]

345,69
SFPint [W/m3/s]

378,78
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Tipo azionamento

a velocità multiple: VM
Tipo scambiatore di calore HRS

nessuno
Efficienza termica del recupero di calore [%]

NA
Portata nominale [m3/s]

0,08964
Portata nominale [m3/s]

0,09400
Potenza elettrica assorbita effettiva [KW]

0,038
Potenza elettrica assorbita effettiva [KW]

0,046
Velocità frontale alla portata nominale [m/s]

11,96845
Velocità frontale alla portata nominale [m/s]

11,41318
Pressione esterna nominale (?ps, ext) [Pa]

51
Pressione esterna nominale (?ps, ext) [Pa]

10
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

155
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

105
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

40,8
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

30,4
Percentuale massima di trafilamento interno della cassa [%]

NA
Percentuale massima di trafilamento interno della cassa [%]

N.A.
Percentuale massima di trafilamento esterno della cassa [%]

1,98
Percentuale massima di trafilamento esterno della cassa [%]

NA
Prestazione energetica o classificazione energetica dei filtri

NA
Prestazione energetica o classificazione energetica dei filtri

N.A.
Descrizione del segnale visivo per i filtri

NA
Descrizione del segnale visivo per i filtri

N.A.
Potenza sonora LWA sulla cassa [dB(A)]

53
Potenza sonora LWA sulla cassa [dB(A)]

57

Dimensione A (mm)

334
Dimensione B (mm)

334
Dimensione C (mm)

210
Dimensione D (mm)

ø 122
Dimensione E (mm)

304
Dimensione F (mm)

304
Dimensione G (mm)

ø 5
Dimensione H (mm)

5
Dimensione L (mm)

23
Dimensione M (mm)

198
