Codice 16134

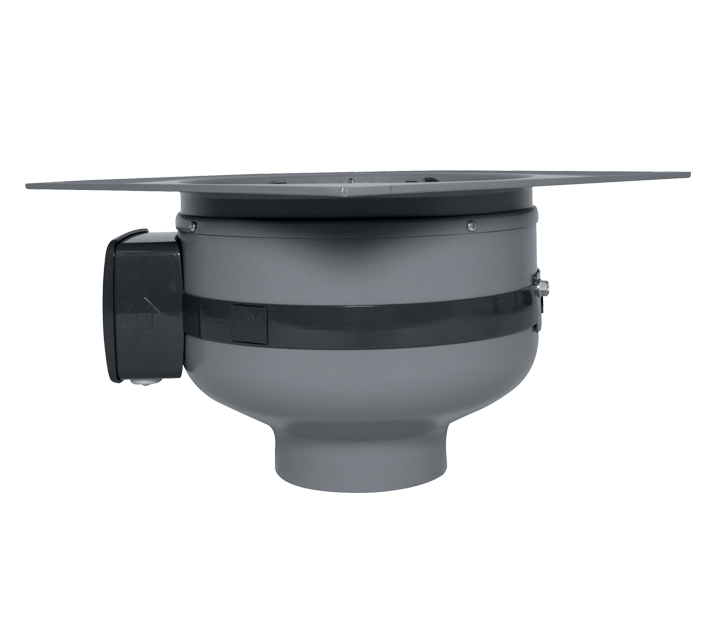

CA 160 MD E W

Aspiratori centrifughi da condotto per installazione interna a parete

Trova agenzia prodotto

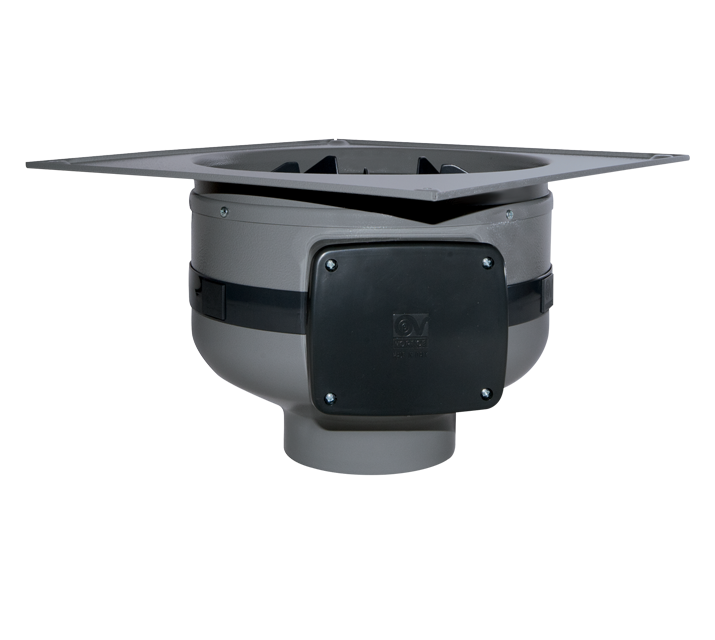

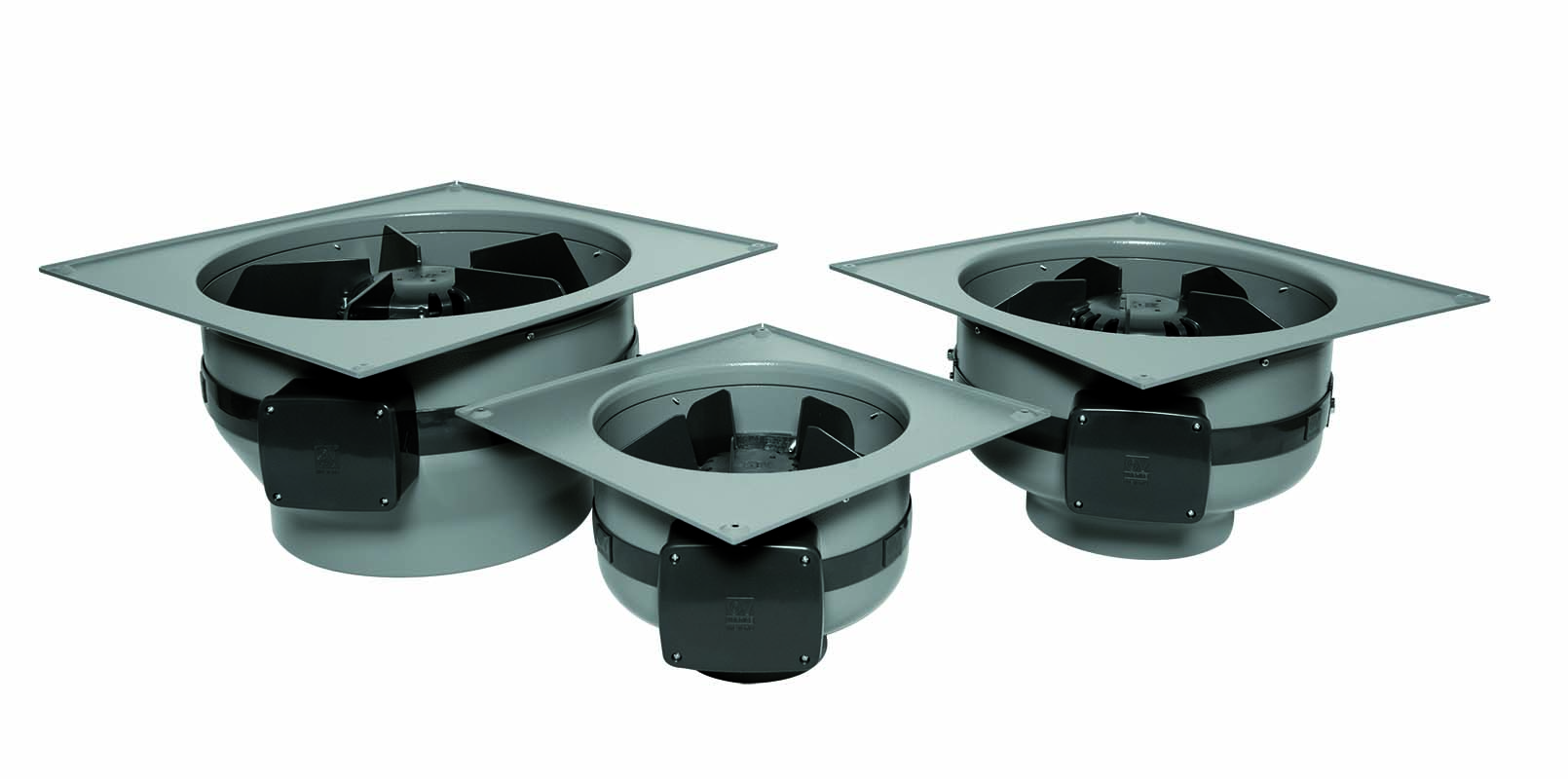

ca_md_e_w_01

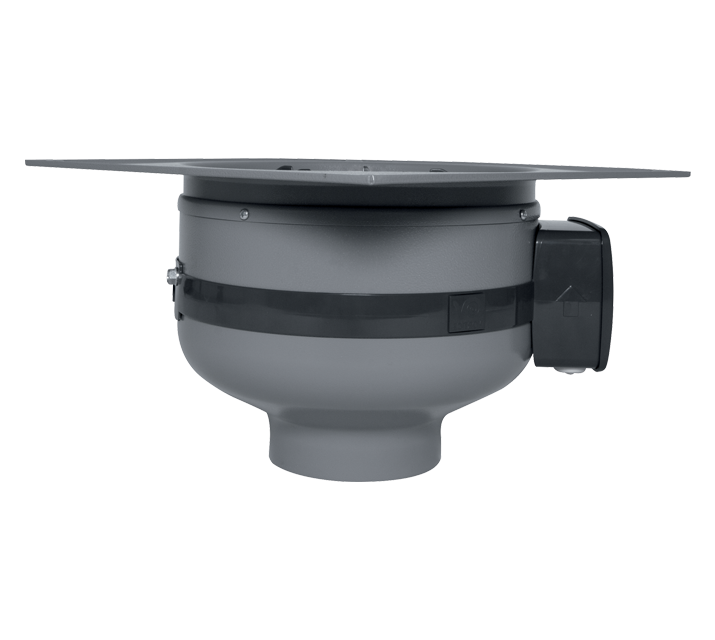

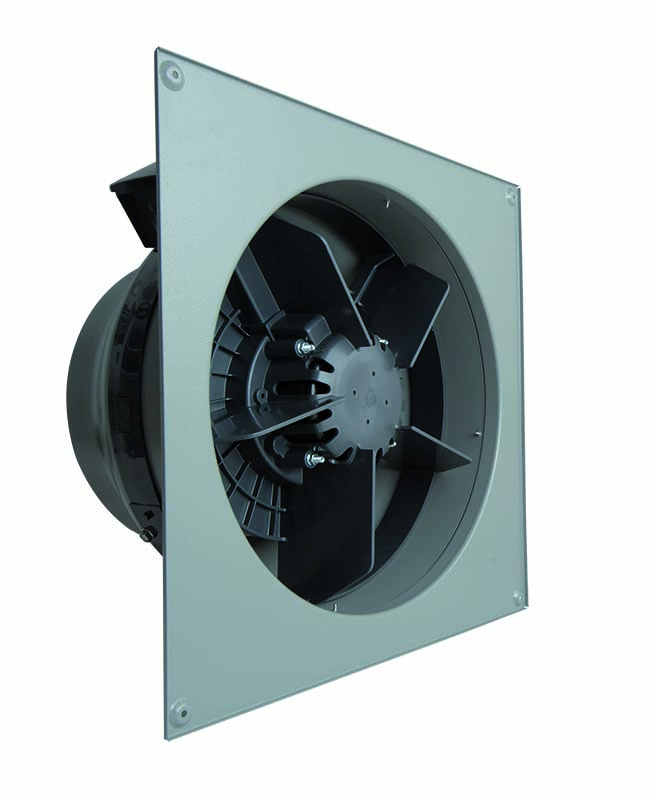

ca_md_e_w_02

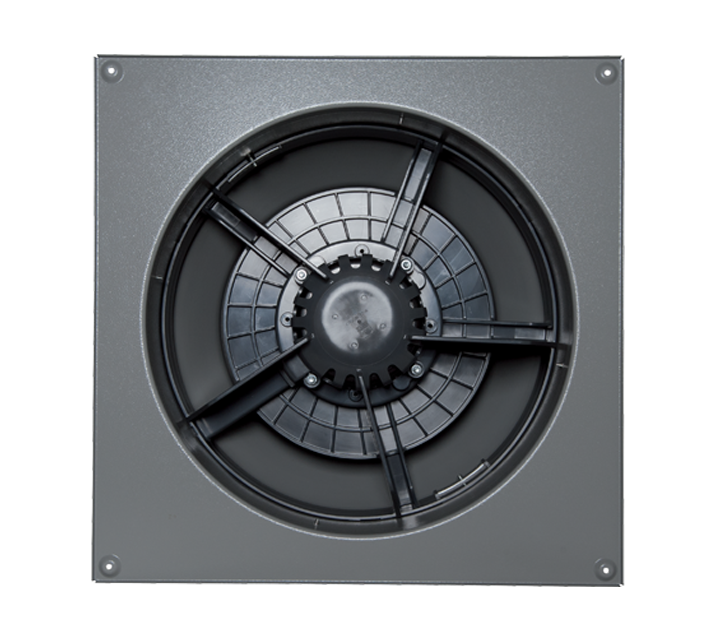

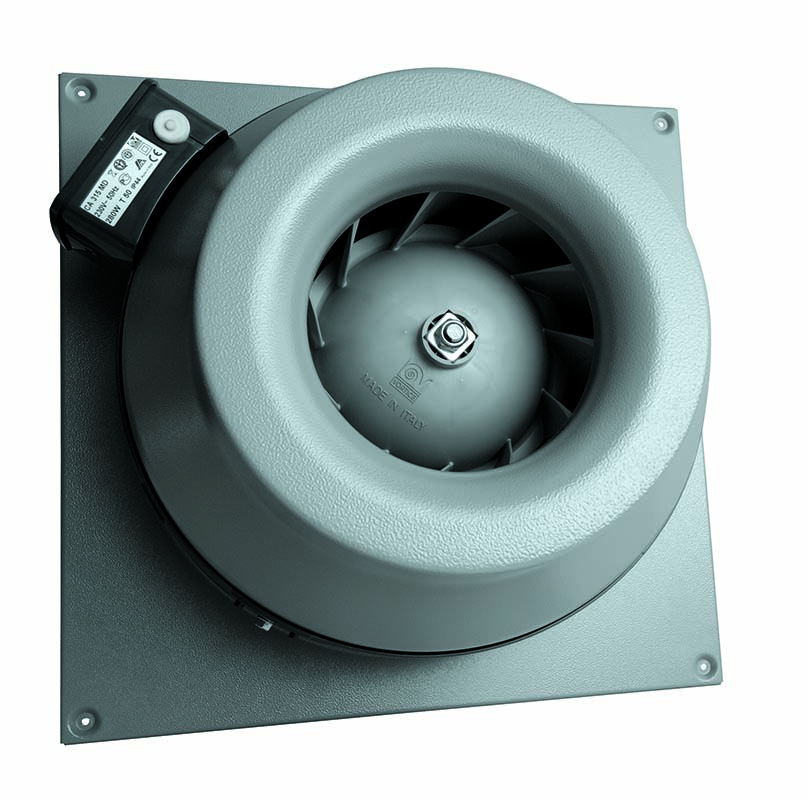

ca_md_e_w_03
ca_md_e_w_04

Descrizione

• Involucro/piastra fissaggio a parete in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici
• Diametro nominale 160 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC a rotore esterno, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe in metallo per il fissaggio a parete in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

ca_md_e_w_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,40
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,50
  • Corrente max assorbita alla med vel. (A)
    0,38
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,45
  • Corrente max assorbita alla min vel. (A)
    0,33
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,38
  • Diametro Nominale Condotto (mm)
    160
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    6,2
  • Potenza max assorbita alla max vel. (W)
    68
  • Potenza max assorbita alla max vel. a 60Hz (W)
    80
  • Potenza max assorbita alla med vel. (W)
    50
  • Potenza max assorbita alla med vel. a 60Hz (W)
    62
  • Potenza max assorbita alla min vel. (W)
    34
  • Potenza max assorbita alla min vel. a 60Hz (W)
    44
  • Temp. ambiente max funzionamento continuativo (°C)
    55
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    142
  • Portata max alla max vel. (m³/h)
    510
  • Portata max alla max vel. a 60Hz (l/s)
    125
  • Portata max alla max vel. a 60Hz (m³/h)
    450
  • Portata max alla med vel. (l/s)
    124
  • Portata max alla med vel. (m³/h)
    445
  • Portata max alla med vel. a 60Hz (l/s)
    117
  • Portata max alla med vel. a 60Hz (m³/h)
    420
  • Portata max alla min vel. (l/s)
    92
  • Portata max alla min vel. (m³/h)
    330
  • Portata max alla min vel. a 60Hz (l/s)
    92
  • Portata max alla min vel. a 60Hz (m³/h)
    330
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    88,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    86
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    85,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    84,2
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    75,8
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    76,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    78,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    73,7
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    73,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    71,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    63,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    64,2
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    65,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    61,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    61,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    60,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    51,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    53,2
  • Pressione max alla max vel. (mmH2O)
    36,5
  • Pressione max alla max vel. (Pa)
    358
  • Pressione max alla max vel. a 60Hz (mmH2O)
    27
  • Pressione max alla max vel. a 60Hz (Pa)
    265
  • Pressione max alla med vel. (mmH2O)
    29,7
  • Pressione max alla med vel. (Pa)
    291
  • Pressione max alla med vel. a 60Hz (mmH2O)
    23,5
  • Pressione max alla med vel. a 60Hz (Pa)
    231
  • Pressione max alla min vel. (mmH2O)
    23
  • Pressione max alla min vel. (Pa)
    226
  • Pressione max alla min vel. a 60Hz (mmH2O)
    20,8
  • Pressione max alla min vel. a 60Hz (Pa)
    204
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    70,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    68,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    67,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    66,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    58,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    59
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    60,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    56,2
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    56
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    54,4
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    46,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    46,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    45,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    41,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    41,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    39,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    31,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    32,6
  • RPM max
    2435
  • RPM max a 60Hz
    2135
  • RPM med
    2135
  • RPM med a 60Hz
    1990
  • RPM min
    1500
  • RPM min a 60Hz
    1535


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • SFPint [W/m3/s]
    420,77
  • SFPint [W/m3/s]
    483,62
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,13931
  • Portata nominale [m3/s]
    0,11822
  • Potenza elettrica assorbita effettiva [KW]
    0,066
  • Potenza elettrica assorbita effettiva [KW]
    0,070
  • Velocità frontale alla portata nominale [m/s]
    6,68985
  • Velocità frontale alla portata nominale [m/s]
    17,73694
  • Pressione esterna nominale (?ps, ext) [Pa]
    30
  • Pressione esterna nominale (?ps, ext) [Pa]
    40
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    260
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    157
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    53,7
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    37,2
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    N.A.
  • Percentuale massima di trafilamento esterno della cassa [%]
    1,57
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    N.A.
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    N.A.
  • Potenza sonora LWA sulla cassa [dB(A)]
    65,7
  • Potenza sonora LWA sulla cassa [dB(A)]
    65,1

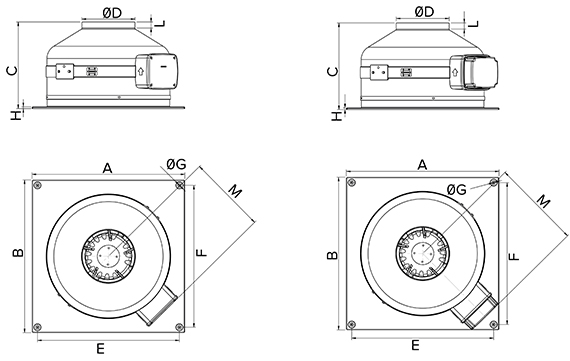

  • Dimensione A (mm)
    424
  • Dimensione B (mm)
    424
  • Dimensione C (mm)
    245
  • Dimensione D (mm)
    ø 157
  • Dimensione E (mm)
    394
  • Dimensione F (mm)
    394
  • Dimensione G (mm)
    ø 5
  • Dimensione H (mm)
    5
  • Dimensione L (mm)
    18
  • Dimensione M (mm)
    250
quota

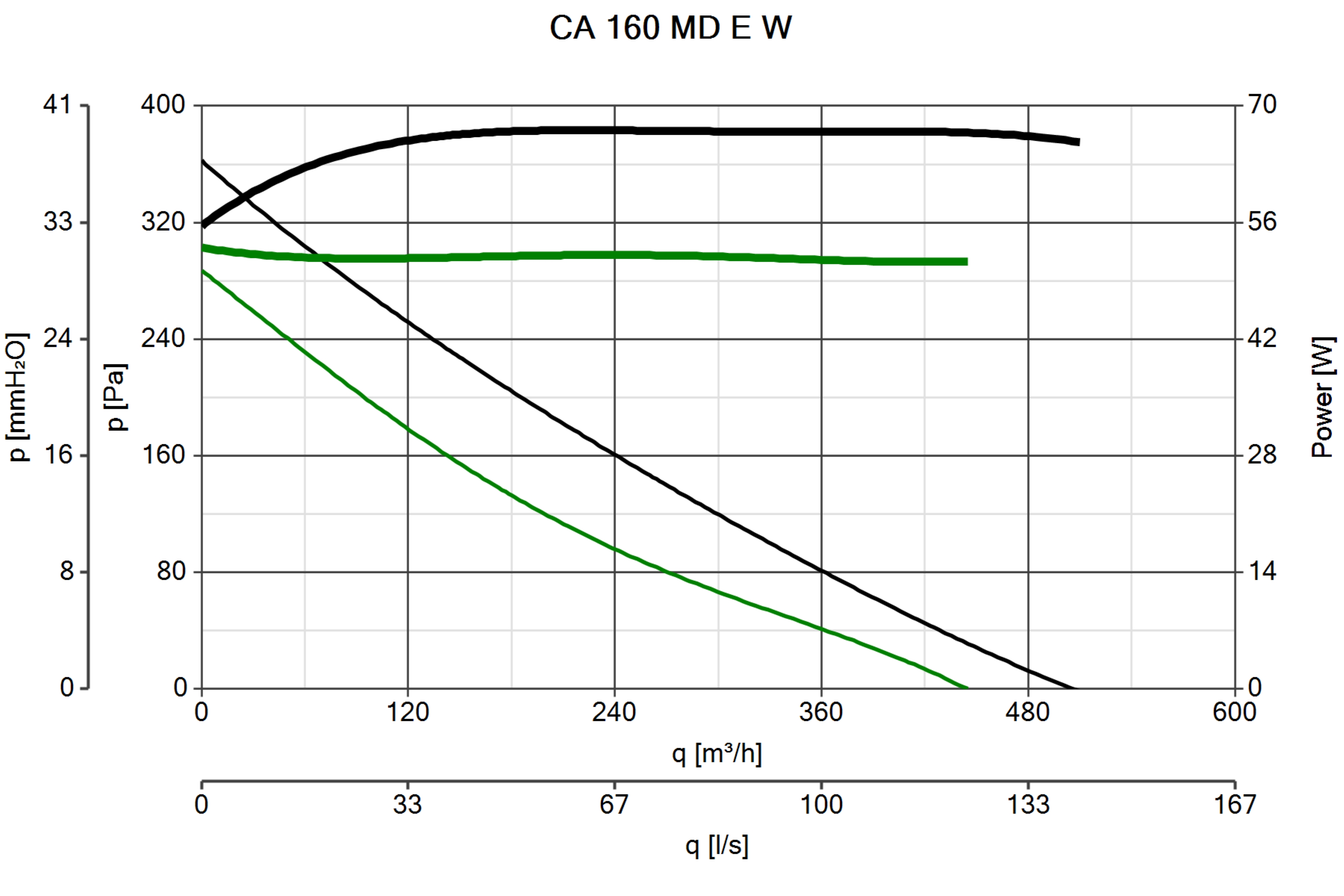

Curva_JPG_16134-Curve_per_Catalogo
