Codice 16136

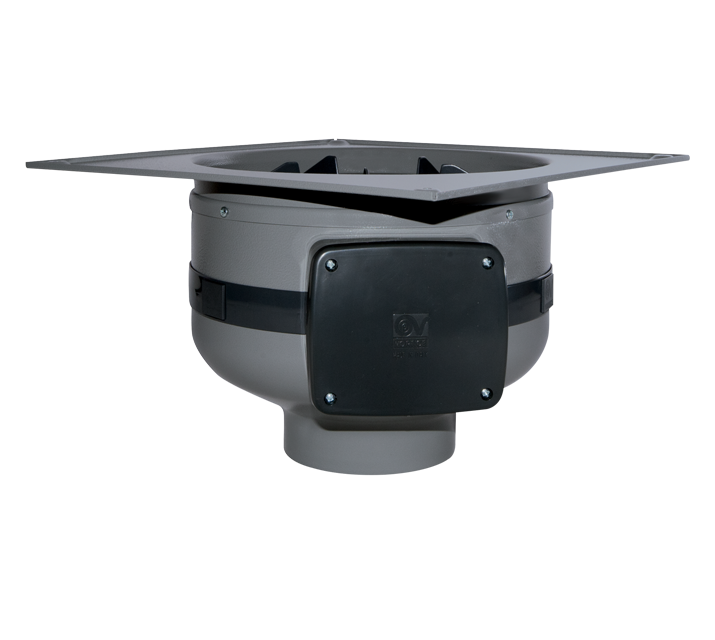

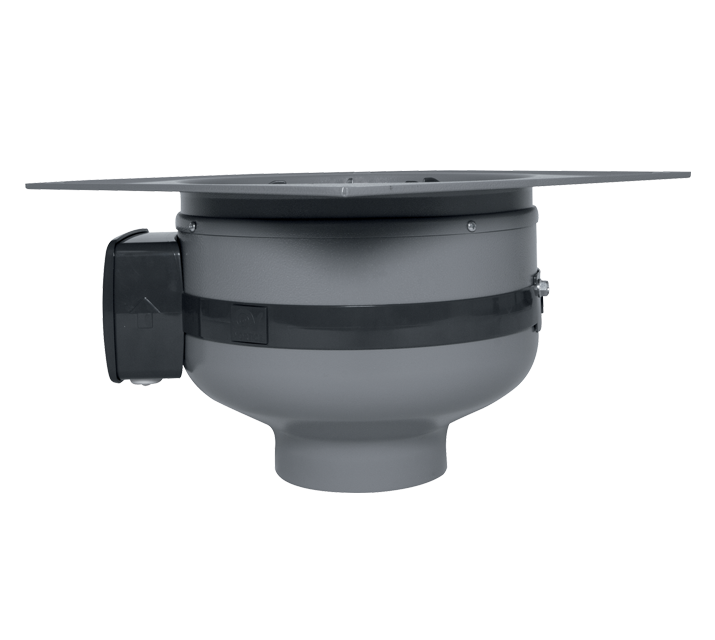

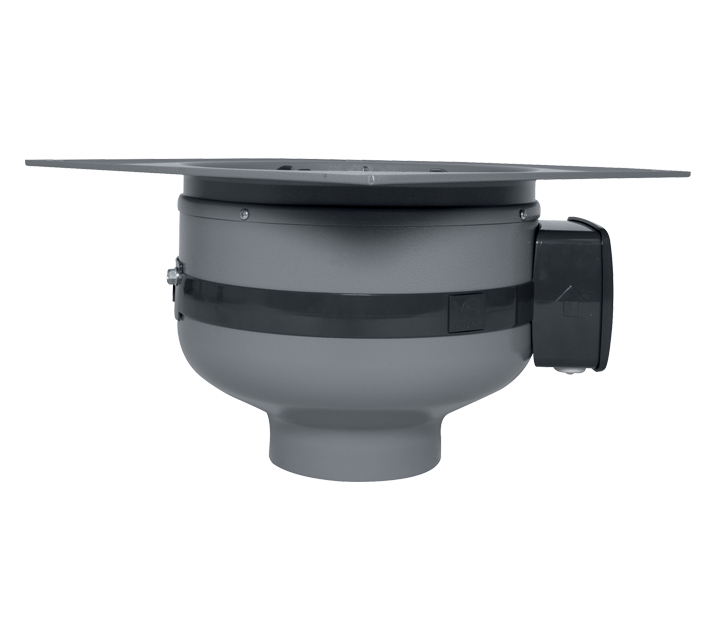

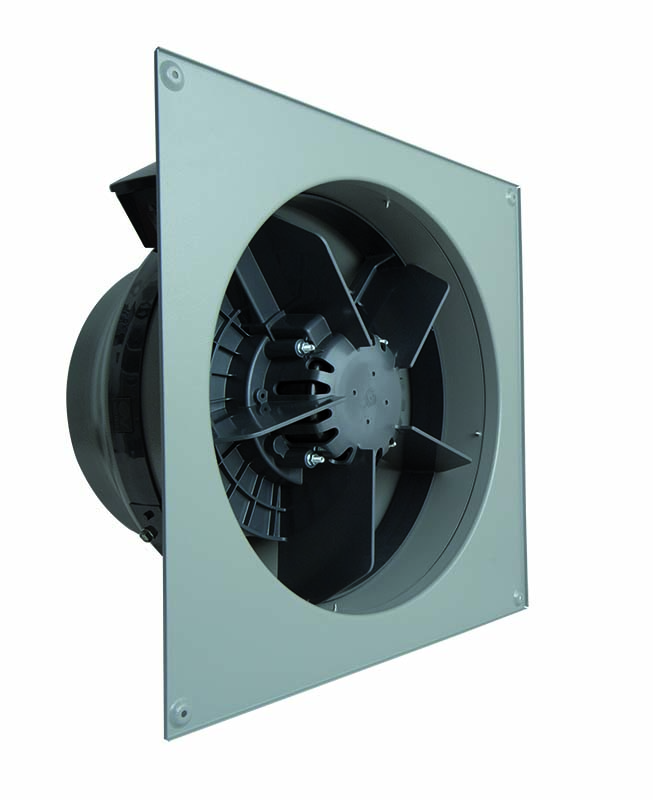

CA 250 MD E W

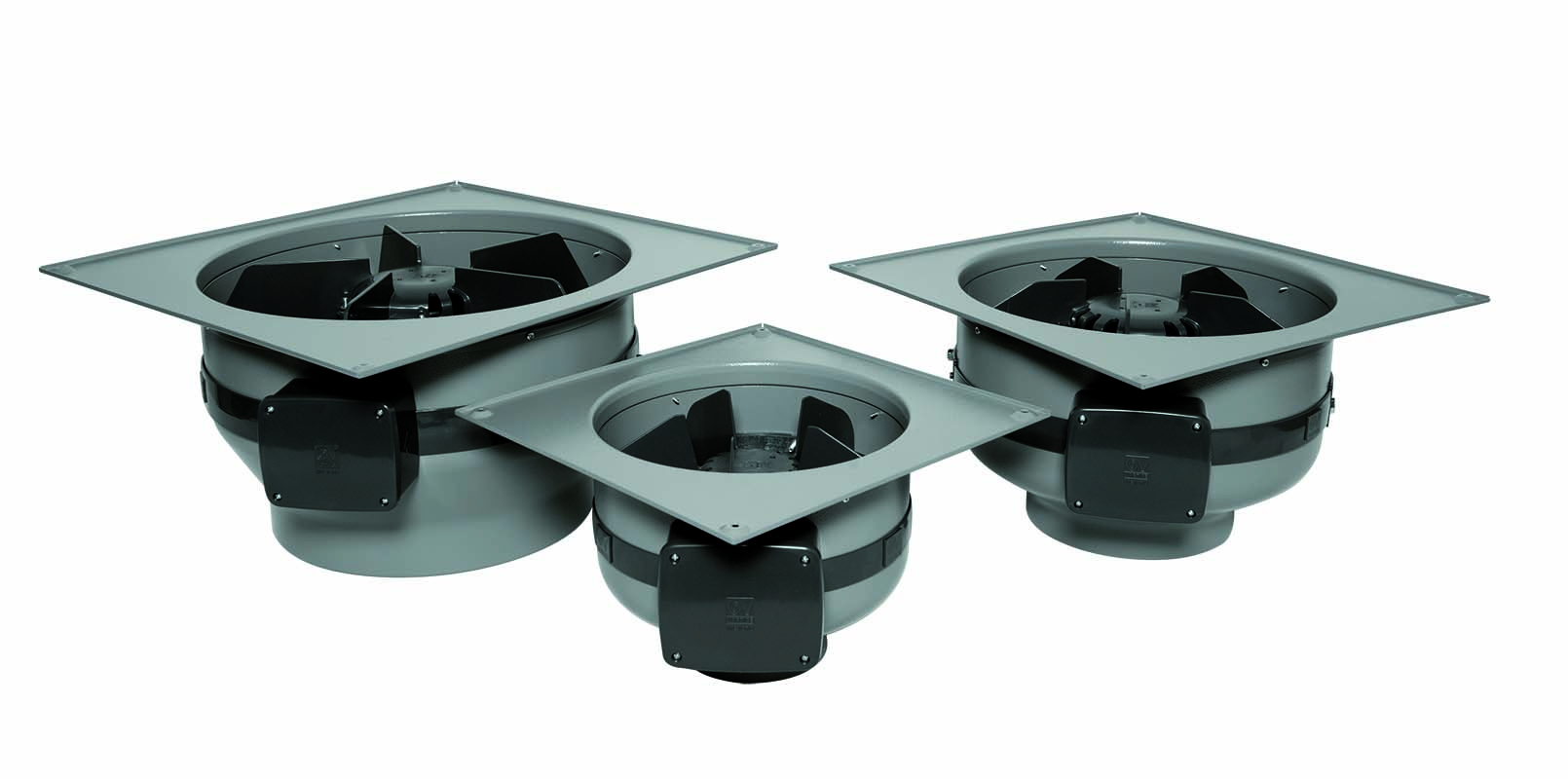

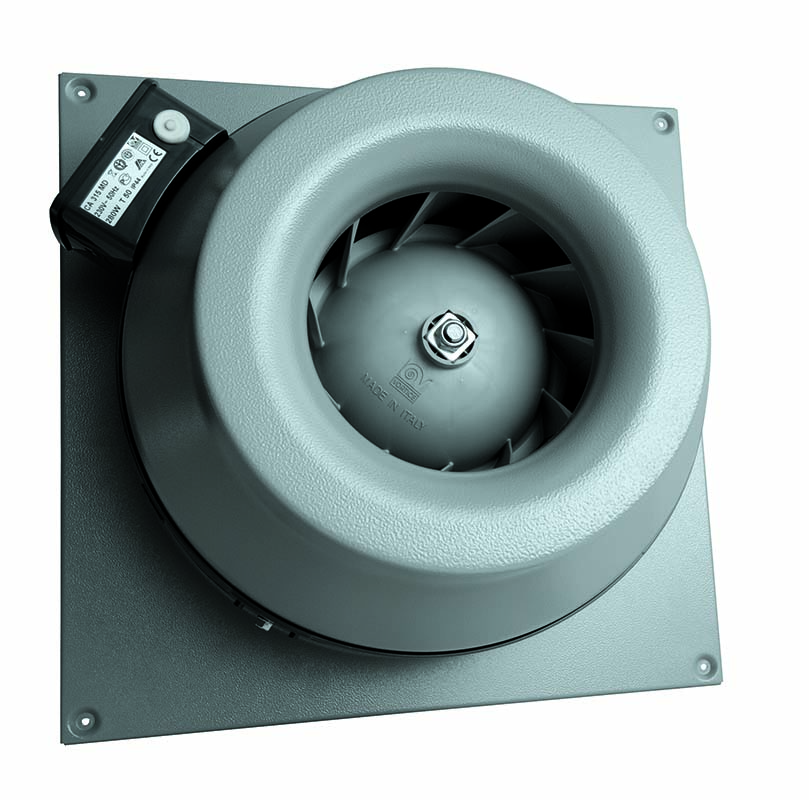

Aspiratori centrifughi da condotto per installazione interna a parete

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

altre immagini

Descrizione

• Involucro/piastra fissaggio a parete in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici
• Diametro nominale 250 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC a rotore esterno, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,

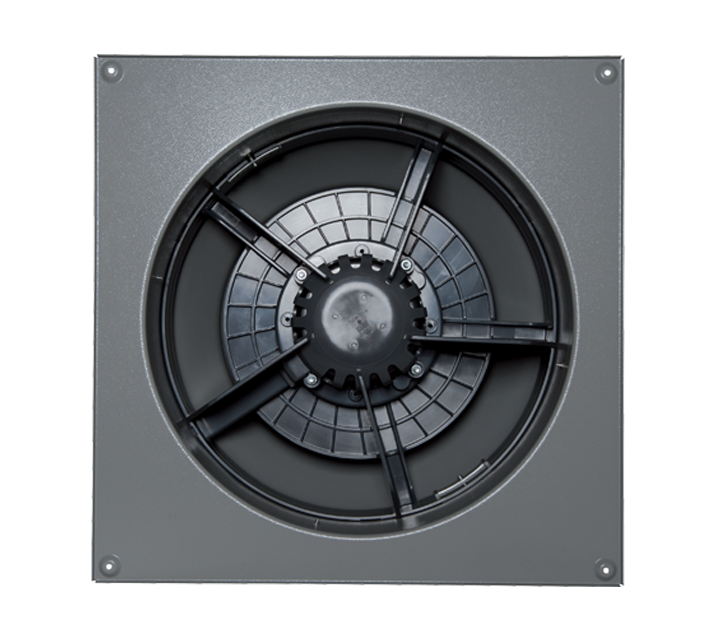

• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe in metallo per il fissaggio a parete in acciaio zincato.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
EAC
G-Mark
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,55
Corrente max assorbita alla min vel. (A)

0.48
Diametro Nominale Condotto (mm)

250
Frequenza (Hz)

50-60
Grado Protezione IP

44
Isolamento

II° classe
Peso (Kg)

6,2
Potenza assorbita max 60Hz (W)

175
Potenza max assorbita alla max vel. (W)

125
Potenza max assorbita alla min vel. (W)

48
Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

220-240

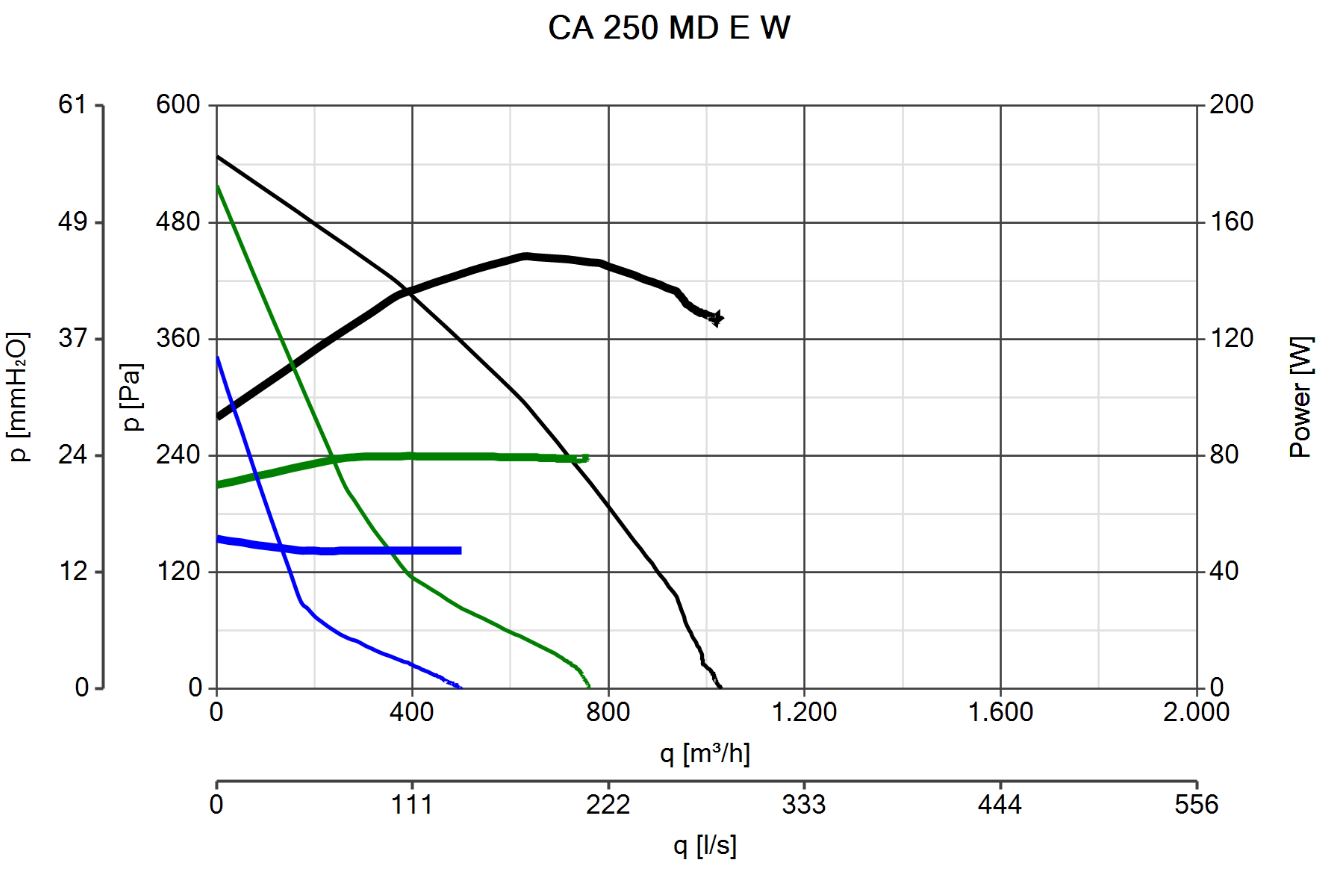

Portata max alla max vel. (l/s)

286.1
Portata max alla max vel. (m³/h)

1030
Portata max alla min vel. (l/s)

138.8
Portata max alla min vel. (m³/h)

500
Pressione max alla max vel. (mmH2O)

55.9
Pressione max alla max vel. (Pa)

548.3
Pressione max alla min vel. (mmH2O)

34.9
Pressione max alla min vel. (Pa)

342.3
Pressione sonora Lp [dB (A)] 3m - max vel

50.8
Pressione sonora Lp [dB (A)] 3m - min vel

31.6
RPM max

2675
RPM min

1340

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Tipo scambiatore di calore HRS

nessuno
Tipo azionamento

a velocità multiple: VM
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Nome o denominazione commerciale del fabbricante

Vortice
SFPint [W/m3/s]

NA
Portata nominale [m3/s]

0,28222
Potenza elettrica assorbita effettiva [KW]

0,127
Velocità frontale alla portata nominale [m/s]

5,74939
Pressione esterna nominale (?ps, ext) [Pa]

108
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

25
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

29,6
Percentuale massima di trafilamento interno della cassa [%]

N.A.
Percentuale massima di trafilamento esterno della cassa [%]

N.A.
Prestazione energetica o classificazione energetica dei filtri

N.A.
Descrizione del segnale visivo per i filtri

N.A.
Potenza sonora LWA sulla cassa [dB(A)]

51

Dimensione A (mm)

424
Dimensione B (mm)

424
Dimensione C (mm)

237
Dimensione D (mm)

ø 247
Dimensione E (mm)

394
Dimensione F (mm)

394
Dimensione G (mm)

ø 5
Dimensione H (mm)

5
Dimensione L (mm)

38
Dimensione M (mm)

250

Sei interessato?

Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.

Contattaci Trova agenzia prodotto

Documentazione

A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

TRIO-CA

Interruttore/Selettore di velocità per installazione a parete o ad incasso in scatola standard UNI503. Dotato di manopola comando a 3 posizioni e tasto slider ON/OFF.

Vai alla scheda

KIT SCB (TRASF.E.C.)

Kit per installazione ad incasso del gruppo comandi elettronico SCNR/M.

Vai alla scheda

CA-G 250 (GRIGLIA DI PROTEZIONE)

Griglia di protezione da applicare al prodotto sul lato di aspirazione per proteggere le parti in movimento nel caso l’apparecchio sia installato in posizione accessibile

Vai alla scheda

C 1.5 (COMANDO EL. 1.5 A)

Gruppo comandi elettronico per ventilatori Vortice. Alimentazione monofase 220-240 V / 50-60 Hz. Installazione a parete, trasformabile ad incasso con il kit opzionale SCB. Colore b...

Vai alla scheda

C 2.5 (COMANDO EL. 2.5 A)

Gruppo comandi elettronico per ventilatori Vortice. Alimentazione monofase 220-240 V / 50-60 Hz. Installazione a parete, trasformabile ad incasso con il kit opzionale SCB. Colore b...

Vai alla scheda

PGR 400 (PERSIANA GRAVITA')

Persiana gravità

Vai alla scheda

TRA 400 (TELAIO CON RETE ANTINF.)

Telaio con rete antinfortunistica

Vai alla scheda

C TEMP

Sensore per il controllo della temperatura dell'aria nell'ambiente.
L'’aspiratore si attiva automaticamente quando rileva una temperatura regolabile con trimmer esterno ...

Vai alla scheda

C SMOKE

Rilevatore aria inquinata
Controlla la qualità dell’aria in presenza di fumo di sigaretta, odori, altri inquinanti: l’aspiratore si attiva automaticamente quando rileva...

Vai alla scheda

C HCS

Sensore per il controllo del tasso di umidità relativa (UR) nell'aria.
L’aspiratore si attiva automaticamente quando la percentuale dell’umidità relativa supera il 65%. ...

Vai alla scheda

C PIR

Rilevatore di presenza.
Controlla la presenza di persone nell’ambiente: l’aspiratore si attiva automaticamente per un tempo prefissato, regolabile con trimmer interno da...

Vai alla scheda

C TIMER

Temporizzatore.
Controlla il tempo di funzionamento del prodotto al quale è collegato: l’aspiratore si attiva automaticamente alcuni secondi dopo l’accensione della luce...

Vai alla scheda
