Codice 16137

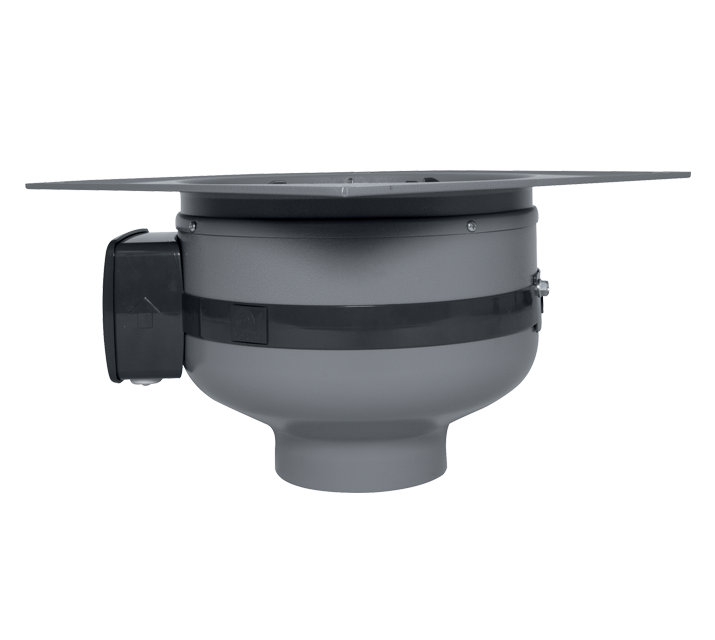

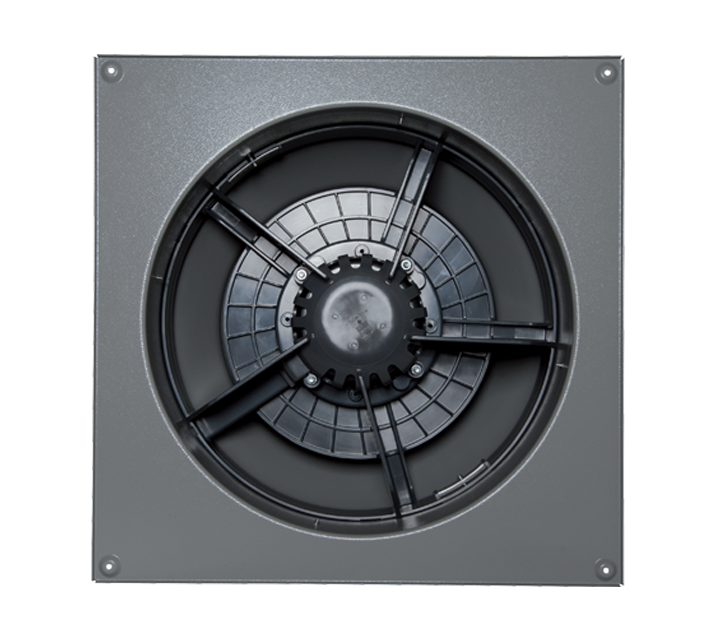

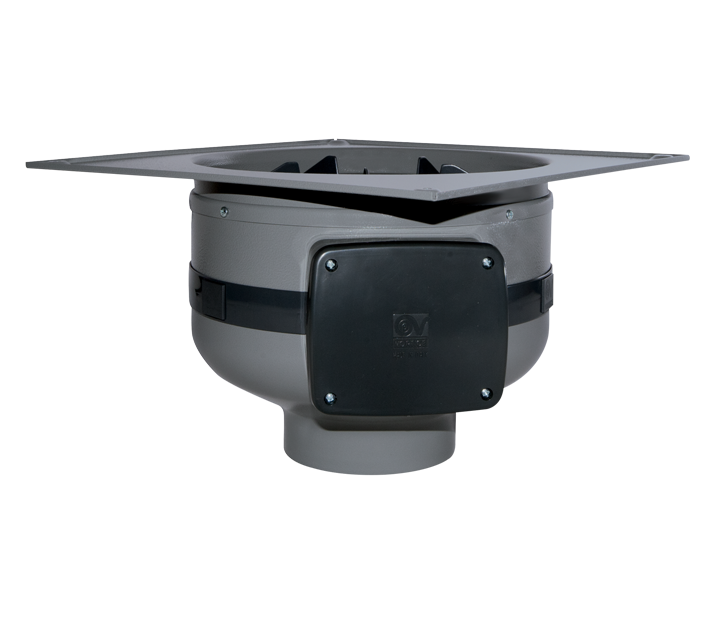

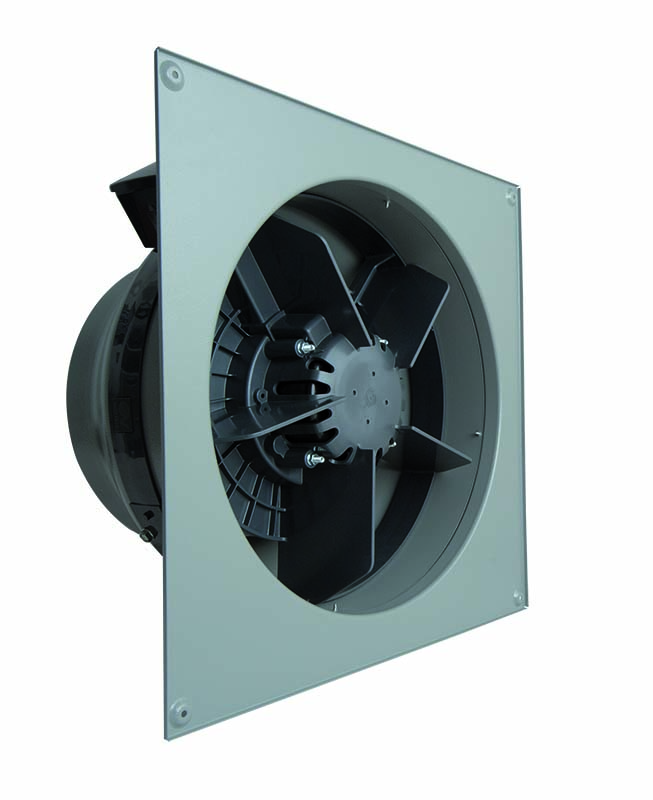

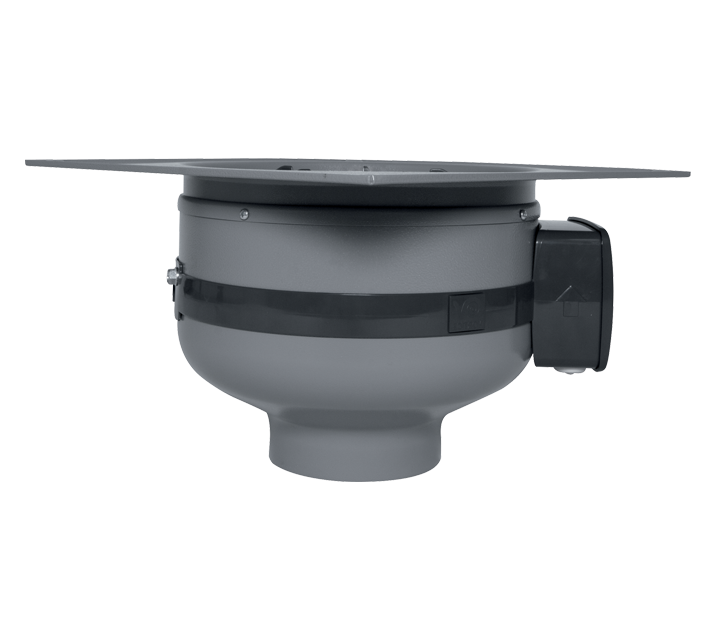

CA 315 MD E W

Aspiratori centrifughi da condotto per installazione interna a parete

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

altre immagini

Descrizione

• Involucro/piastra fissaggio a parete in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici
• Diametro nominale 315 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC a rotore esterno, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe in metallo per il fissaggio a parete in acciaio zincato.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
EAC
G-Mark
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,55
Corrente max assorbita alla min vel. (A)

0.48
Diametro Nominale Condotto (mm)

315
Frequenza (Hz)

50-60
Grado Protezione IP

44
Isolamento

II° classe
Peso (Kg)

9,4
Potenza assorbita max 60Hz (W)

175
Potenza max assorbita alla max vel. (W)

125
Potenza max assorbita alla min vel. (W)

48
Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

220-240

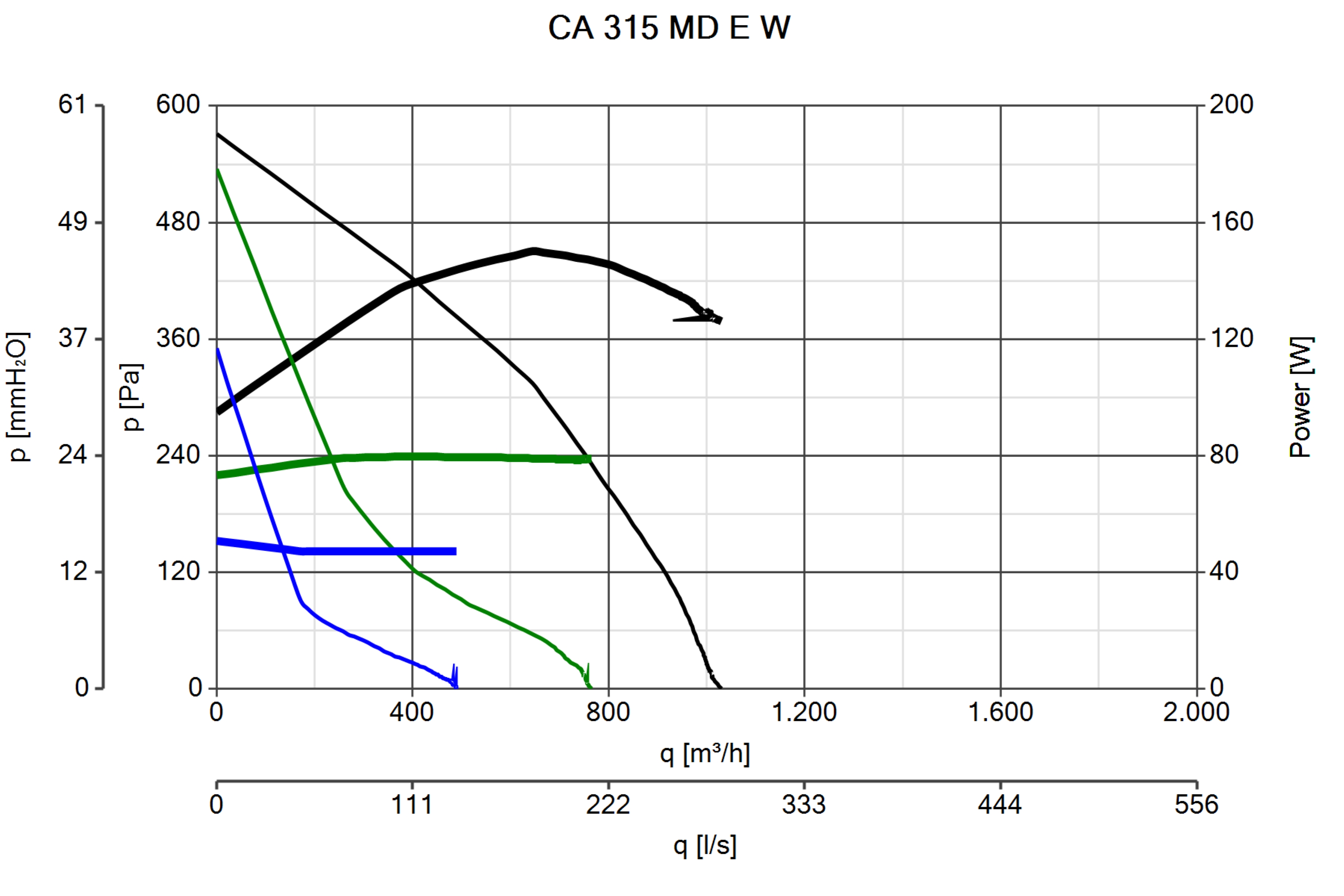

Portata max alla max vel. (l/s)

286.1
Portata max alla max vel. (m³/h)

1030
Portata max alla min vel. (l/s)

136.1
Portata max alla min vel. (m³/h)

490
Pressione max alla max vel. (mmH2O)

58.2
Pressione max alla max vel. (Pa)

570.8
Pressione max alla min vel. (mmH2O)

35.7
Pressione max alla min vel. (Pa)

350.5
Pressione sonora Lp [dB (A)] 3m - max vel

51.4
Pressione sonora Lp [dB (A)] 3m - min vel

41.2
RPM max

2670
RPM min

1335

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Tipo scambiatore di calore HRS

nessuno
Tipo azionamento

a velocità multiple: VM
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Nome o denominazione commerciale del fabbricante

Vortice
SFPint [W/m3/s]

NA
Portata nominale [m3/s]

0,28083
Potenza elettrica assorbita effettiva [KW]

0,127
Velocità frontale alla portata nominale [m/s]

3,60361
Pressione esterna nominale (?ps, ext) [Pa]

128
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

8
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

30,0
Percentuale massima di trafilamento interno della cassa [%]

N.A.
Percentuale massima di trafilamento esterno della cassa [%]

N.A.
Prestazione energetica o classificazione energetica dei filtri

N.A.
Descrizione del segnale visivo per i filtri

N.A.
Potenza sonora LWA sulla cassa [dB(A)]

51

Dimensione A (mm)

489
Dimensione B (mm)

489
Dimensione C (mm)

260
Dimensione D (mm)

ø 312
Dimensione E (mm)

459
Dimensione F (mm)

459
Dimensione G (mm)

ø 5
Dimensione H (mm)

5
Dimensione L (mm)

36
Dimensione M (mm)

252
