Codice 16140

CA 100 MD E RF

Aspiratori centrifughi da condotto per installazione esterna da tetto

Trova agenzia prodotto

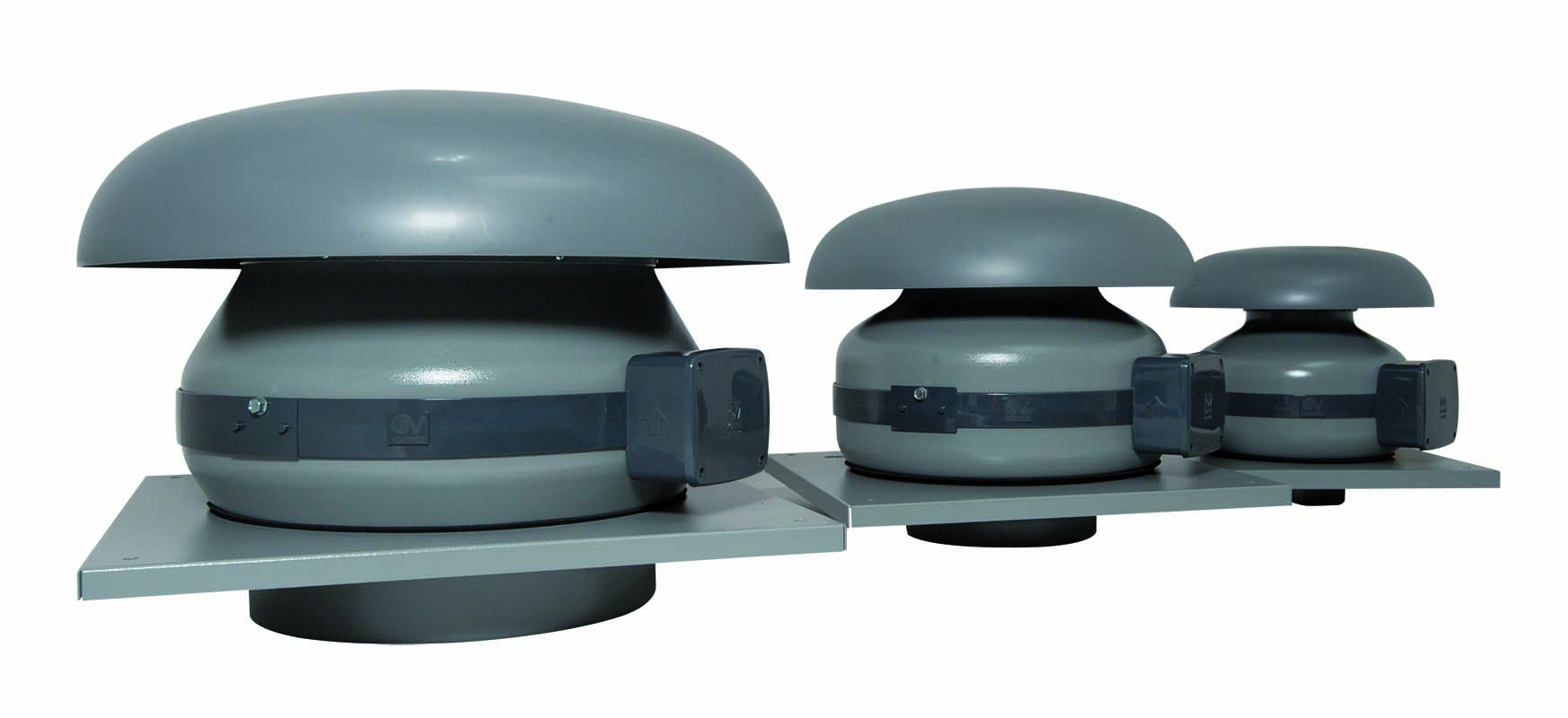

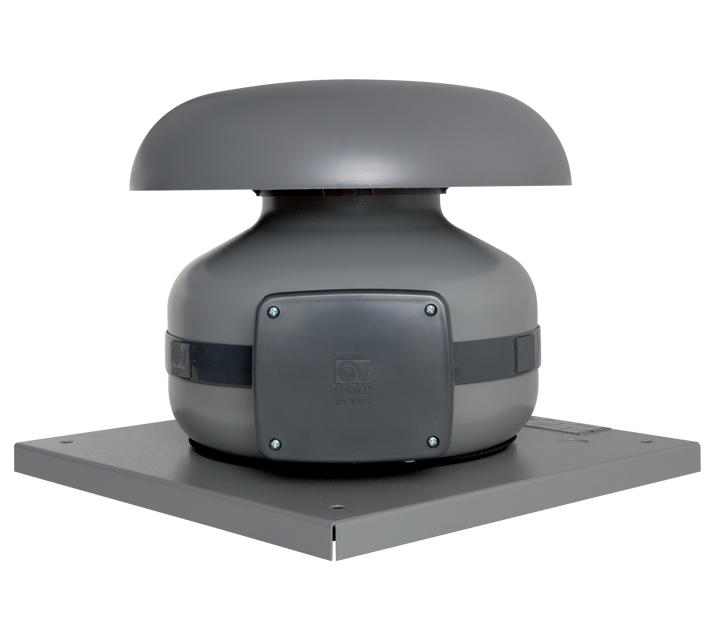

ca_md_e_rf_01

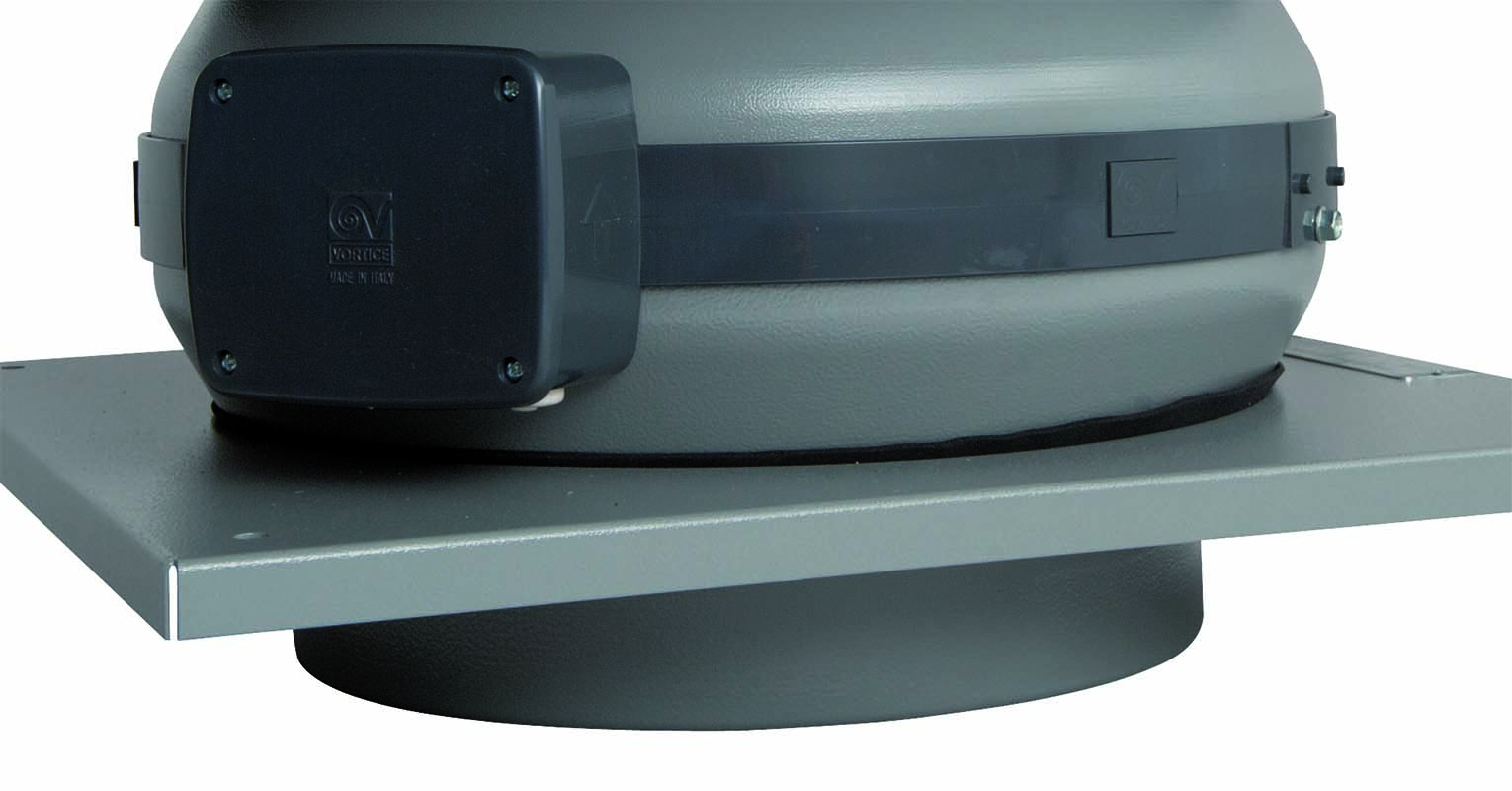

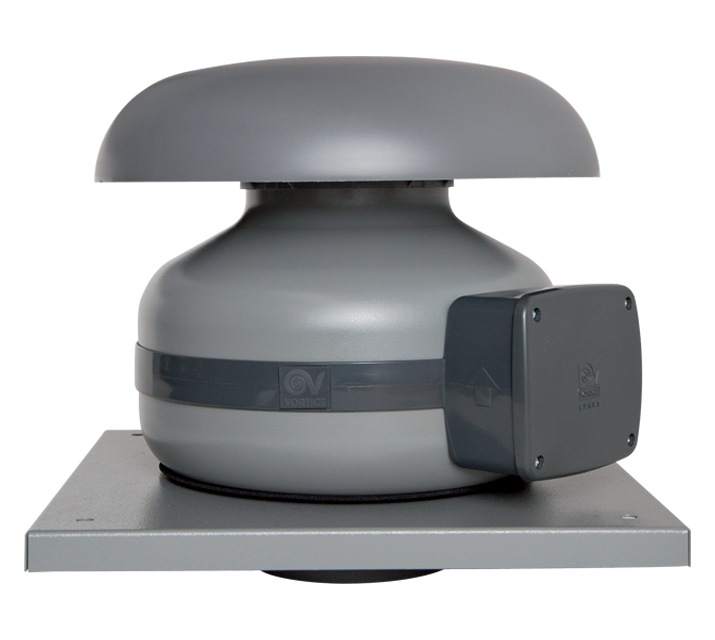

ca_md_e_rf_02

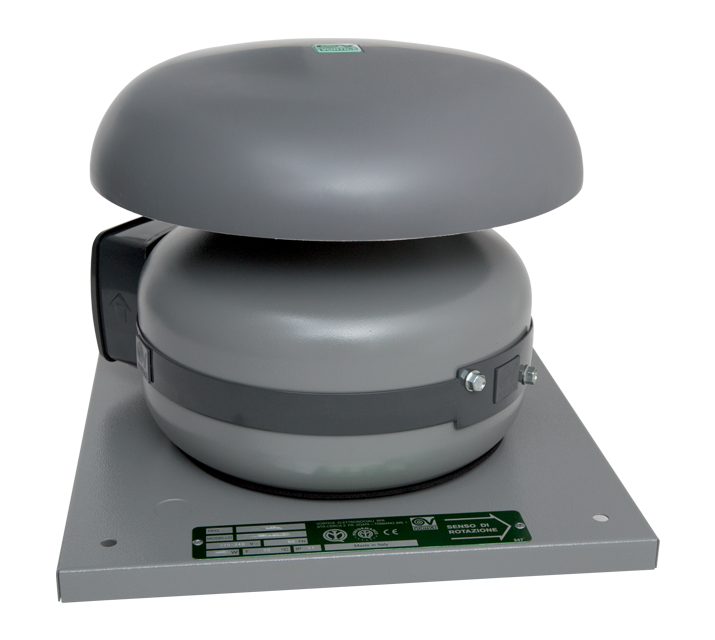

ca_md_e_rf_03

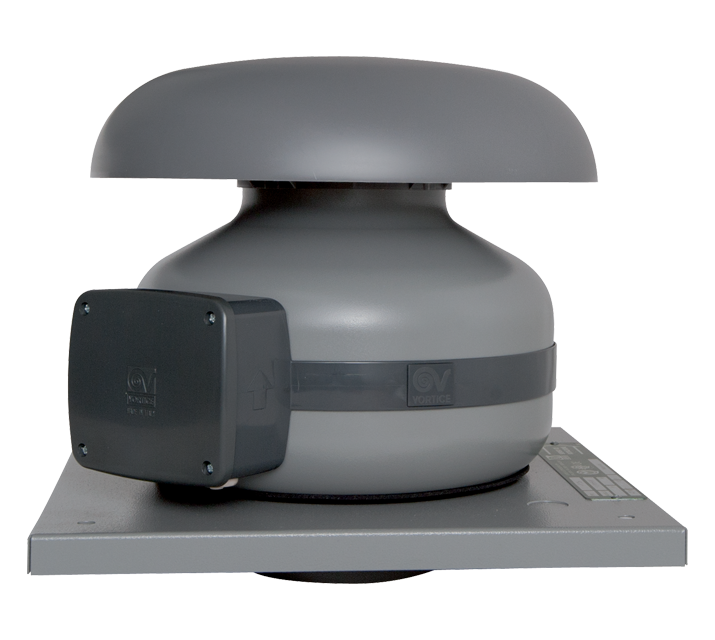

ca_md_e_rf_04

Descrizione

• Involucro/piastra fissaggio a tetto in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici.
• Diametro nominale 100 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe di fissaggio in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • EAC EAC
  • G-Mark G-Mark
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
ca_md_e_rf_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,22
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,26
  • Corrente max assorbita alla med vel. (A)
    0,20
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,23
  • Corrente max assorbita alla min vel. (A)
    0,15
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,17
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Peso (Kg)
    4,6
  • Potenza max assorbita alla max vel. (W)
    41
  • Potenza max assorbita alla max vel. a 60Hz (W)
    45
  • Potenza max assorbita alla med vel. (W)
    30
  • Potenza max assorbita alla med vel. a 60Hz (W)
    35
  • Potenza max assorbita alla min vel. (W)
    13
  • Potenza max assorbita alla min vel. a 60Hz (W)
    16
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    54
  • Portata max alla max vel. (m³/h)
    195
  • Portata max alla max vel. a 60Hz (l/s)
    50
  • Portata max alla max vel. a 60Hz (m³/h)
    180
  • Portata max alla med vel. (l/s)
    43
  • Portata max alla med vel. (m³/h)
    155
  • Portata max alla med vel. a 60Hz (l/s)
    40
  • Portata max alla med vel. a 60Hz (m³/h)
    145
  • Portata max alla min vel. (l/s)
    21
  • Portata max alla min vel. (m³/h)
    75
  • Portata max alla min vel. a 60Hz (l/s)
    24
  • Portata max alla min vel. a 60Hz (m³/h)
    86
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    85,2
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    83,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    79,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    77,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    62,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    64,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    65,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    63,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    59
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    58,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    43,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    45
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    65,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    63,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    59,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    58,3
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    43,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    45
  • Pressione max alla max vel. (mmH2O)
    38,4
  • Pressione max alla max vel. (Pa)
    377
  • Pressione max alla max vel. a 60Hz (mmH2O)
    46,9
  • Pressione max alla max vel. a 60Hz (Pa)
    460
  • Pressione max alla med vel. (mmH2O)
    38
  • Pressione max alla med vel. (Pa)
    373
  • Pressione max alla med vel. a 60Hz (mmH2O)
    39,1
  • Pressione max alla med vel. a 60Hz (Pa)
    384
  • Pressione max alla min vel. (mmH2O)
    20,7
  • Pressione max alla min vel. (Pa)
    203
  • Pressione max alla min vel. a 60Hz (mmH2O)
    18,7
  • Pressione max alla min vel. a 60Hz (Pa)
    183
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    67,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    65,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    61,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    59,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    44,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    47
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    45,4
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    43,4
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    39,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    37,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    22,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    24,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    45,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    43,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    39,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    37,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    22,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    24,5
  • RPM max
    2135
  • RPM max a 60Hz
    1985
  • RPM med
    1790
  • RPM med a 60Hz
    1670
  • RPM min
    950
  • RPM min a 60Hz
    1050


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    759,09
  • SFPint [W/m3/s]
    683,87
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,05178
  • Portata nominale [m3/s]
    0,05339
  • Potenza elettrica assorbita effettiva [KW]
    0,037
  • Potenza elettrica assorbita effettiva [KW]
    0,046
  • Velocità frontale alla portata nominale [m/s]
    6,79769
  • Velocità frontale alla portata nominale [m/s]
    6,59255
  • Pressione esterna nominale (?ps, ext) [Pa]
    36
  • Pressione esterna nominale (?ps, ext) [Pa]
    3
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    242
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    212
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    35,4
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    27,9
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    3,49
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    63
  • Potenza sonora LWA sulla cassa [dB(A)]
    66
  • Dimensione A (mm)
    334
  • Dimensione B (mm)
    334
  • Dimensione C (mm)
    305
  • Dimensione D (mm)
    ø 97
  • Dimensione E (mm)
    280
  • Dimensione F (mm)
    280
  • Dimensione G (mm)
    ø 9
  • Dimensione H (mm)
    20
  • Dimensione L (mm)
    15
  • Dimensione M (mm)
    35
  • Dimensione N (mm)
    ø 300
  • Dimensione O (mm)
    198
quota

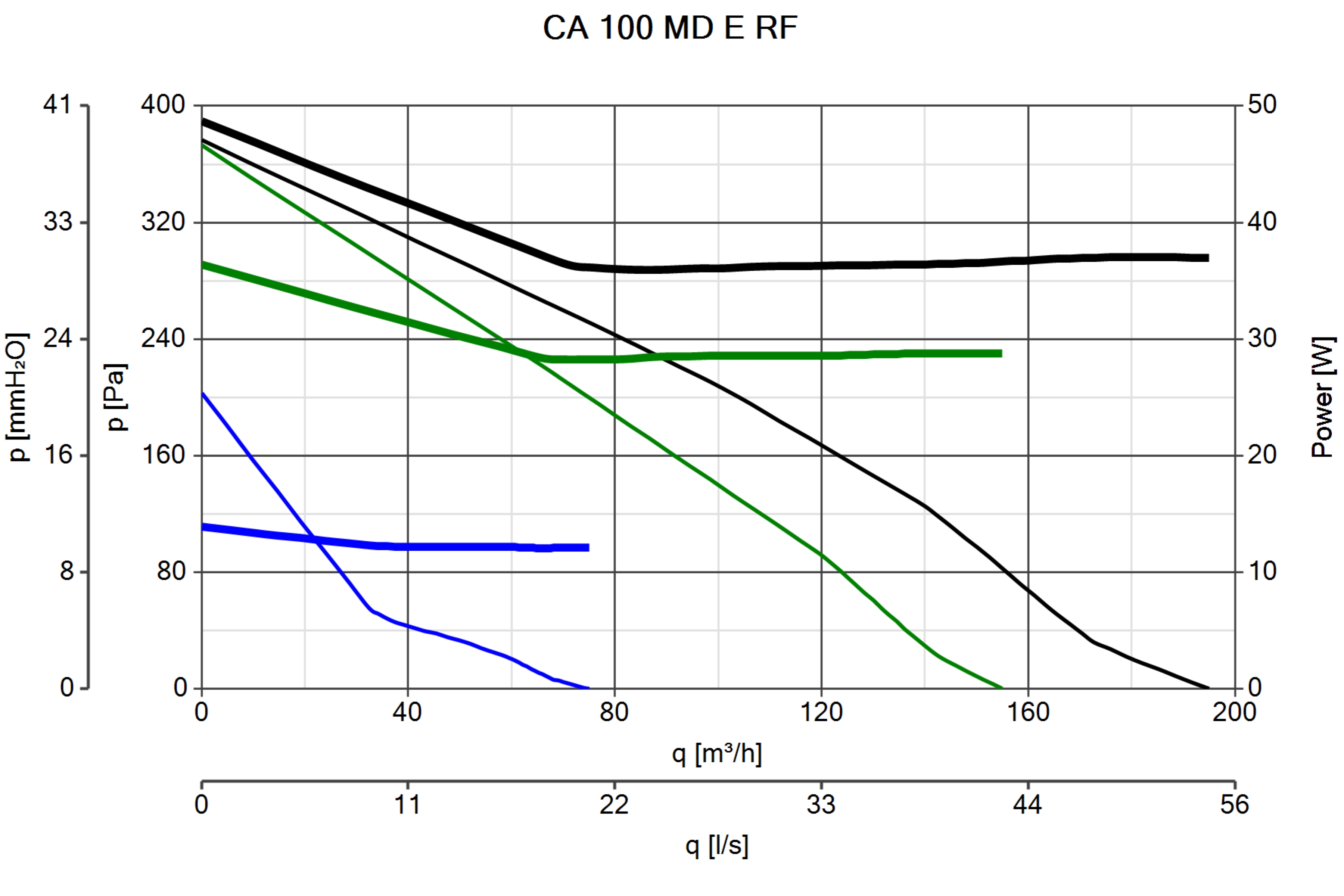

Curva_JPG_16140-Curve_per_Catalogo
