Codice 16141

CA 125 MD E RF

Aspiratori centrifughi da condotto per installazione esterna da tetto

Trova agenzia prodotto

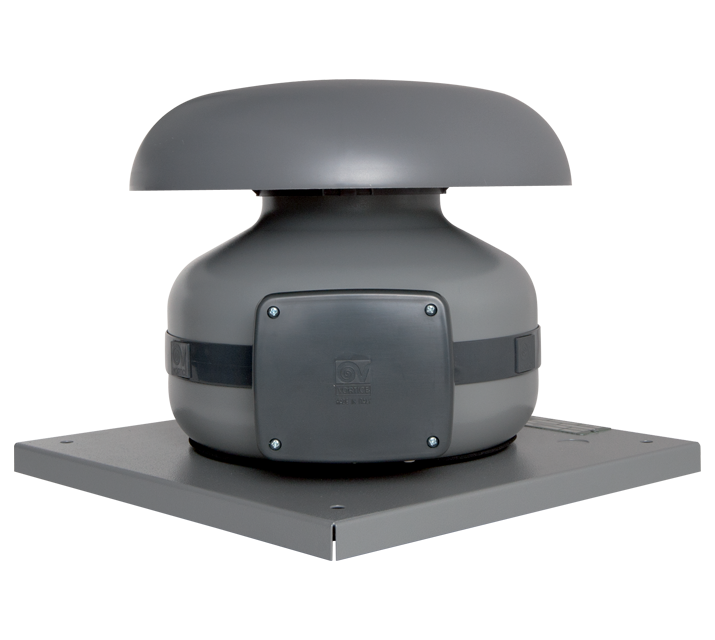

ca_md_e_rf_01

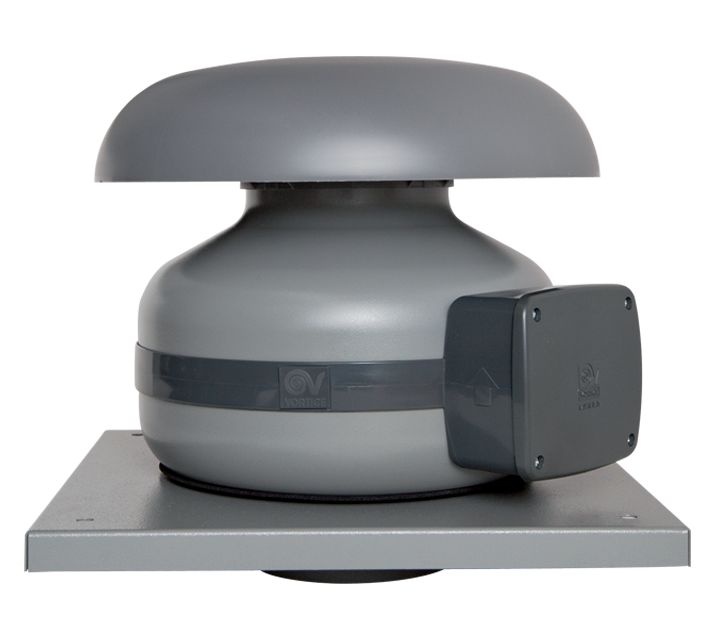

ca_md_e_rf_02

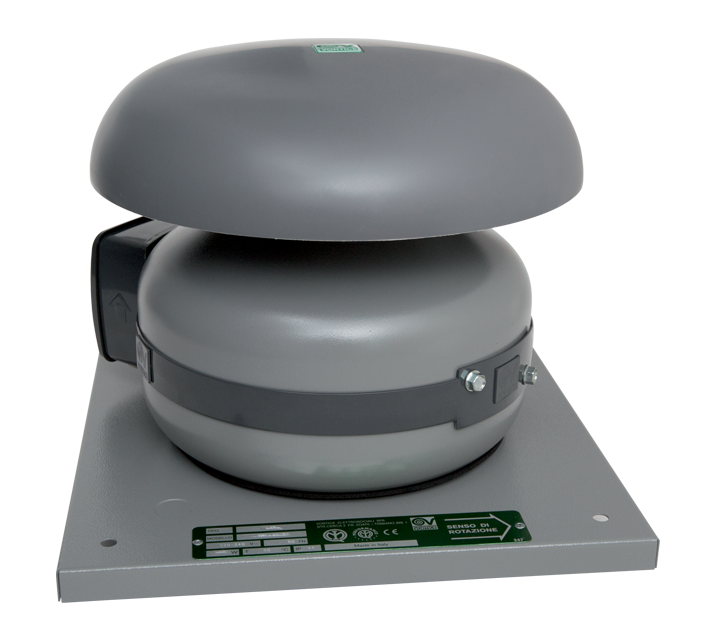

ca_md_e_rf_03

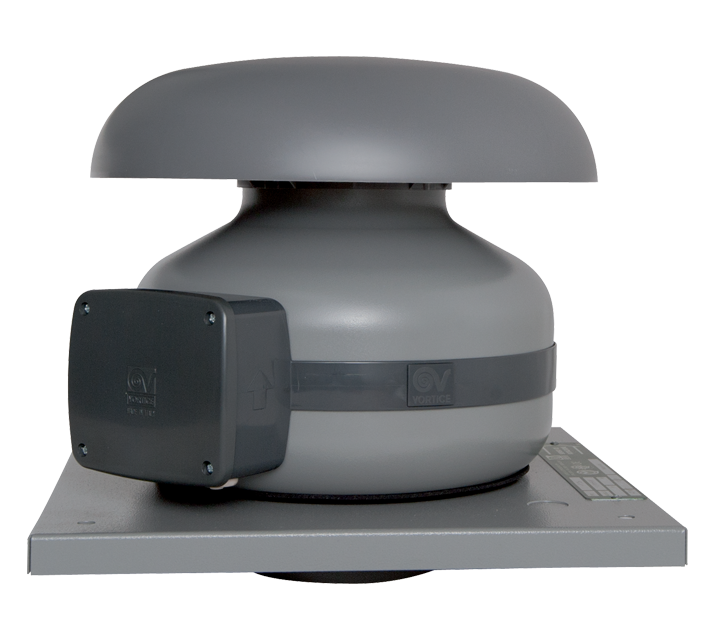

ca_md_e_rf_04

Descrizione

• Involucro/piastra fissaggio a tetto in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici.
• Diametro nominale 125 mm.
• Ventilatore a 3 velocità mediante dispositivo opzionale TRIO-CA (cod. 12869), costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe di fissaggio in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • EAC EAC
  • G-Mark G-Mark
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
ca_md_e_rf_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,22
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,26
  • Corrente max assorbita alla med vel. (A)
    0,20
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,23
  • Corrente max assorbita alla min vel. (A)
    0,15
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,17
  • Diametro Nominale Condotto (mm)
    125
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Peso (Kg)
    4,6
  • Potenza max assorbita alla max vel. (W)
    41
  • Potenza max assorbita alla max vel. a 60Hz (W)
    45
  • Potenza max assorbita alla med vel. (W)
    30
  • Potenza max assorbita alla med vel. a 60Hz (W)
    35
  • Potenza max assorbita alla min vel. (W)
    13
  • Potenza max assorbita alla min vel. a 60Hz (W)
    16
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    76
  • Portata max alla max vel. (m³/h)
    275
  • Portata max alla max vel. a 60Hz (l/s)
    71
  • Portata max alla max vel. a 60Hz (m³/h)
    255
  • Portata max alla med vel. (l/s)
    63
  • Portata max alla med vel. (m³/h)
    225
  • Portata max alla med vel. a 60Hz (l/s)
    60
  • Portata max alla med vel. a 60Hz (m³/h)
    215
  • Portata max alla min vel. (l/s)
    32
  • Portata max alla min vel. (m³/h)
    115
  • Portata max alla min vel. a 60Hz (l/s)
    35
  • Portata max alla min vel. a 60Hz (m³/h)
    125
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    85,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    83
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    78,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    77,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    59,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    63,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    65,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    62,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    58,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    57,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    40
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    42,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    65,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    62,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    58,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    57,3
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    40
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    42,7
  • Pressione max alla max vel. (mmH2O)
    36
  • Pressione max alla max vel. (Pa)
    353
  • Pressione max alla max vel. a 60Hz (mmH2O)
    38,8
  • Pressione max alla max vel. a 60Hz (Pa)
    381
  • Pressione max alla med vel. (mmH2O)
    34,1
  • Pressione max alla med vel. (Pa)
    335
  • Pressione max alla med vel. a 60Hz (mmH2O)
    32,7
  • Pressione max alla med vel. a 60Hz (Pa)
    321
  • Pressione max alla min vel. (mmH2O)
    10,2
  • Pressione max alla min vel. (Pa)
    100
  • Pressione max alla min vel. a 60Hz (mmH2O)
    11,3
  • Pressione max alla min vel. a 60Hz (Pa)
    111
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    67,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    65,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    61
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    59,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    42,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    45,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    44,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    42,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    37,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    36,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    19,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    22,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    44,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    42,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    37,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    36,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    19,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    22,2
  • RPM max
    2140
  • RPM max a 60Hz
    2000
  • RPM med
    1765
  • RPM med a 60Hz
    1655
  • RPM min
    1020
  • RPM min a 60Hz
    895


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    565,48
  • SFPint [W/m3/s]
    486,93
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,07331
  • Portata nominale [m3/s]
    0,07522
  • Potenza elettrica assorbita effettiva [KW]
    0,037
  • Potenza elettrica assorbita effettiva [KW]
    0,046
  • Velocità frontale alla portata nominale [m/s]
    9,57759
  • Velocità frontale alla portata nominale [m/s]
    9,33356
  • Pressione esterna nominale (?ps, ext) [Pa]
    26
  • Pressione esterna nominale (?ps, ext) [Pa]
    2
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    203
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    233
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    41,7
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    41,3
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    N.A.
  • Percentuale massima di trafilamento esterno della cassa [%]
    2,47
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    N.A.
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    N.A.
  • Potenza sonora LWA sulla cassa [dB(A)]
    61
  • Potenza sonora LWA sulla cassa [dB(A)]
    65
  • Dimensione A (mm)
    334
  • Dimensione B (mm)
    334
  • Dimensione C (mm)
    305
  • Dimensione D (mm)
    ø 122
  • Dimensione E (mm)
    280
  • Dimensione F (mm)
    280
  • Dimensione G (mm)
    ø 9
  • Dimensione H (mm)
    20
  • Dimensione L (mm)
    23
  • Dimensione M (mm)
    35
  • Dimensione N (mm)
    ø 300
  • Dimensione O (mm)
    198
quota

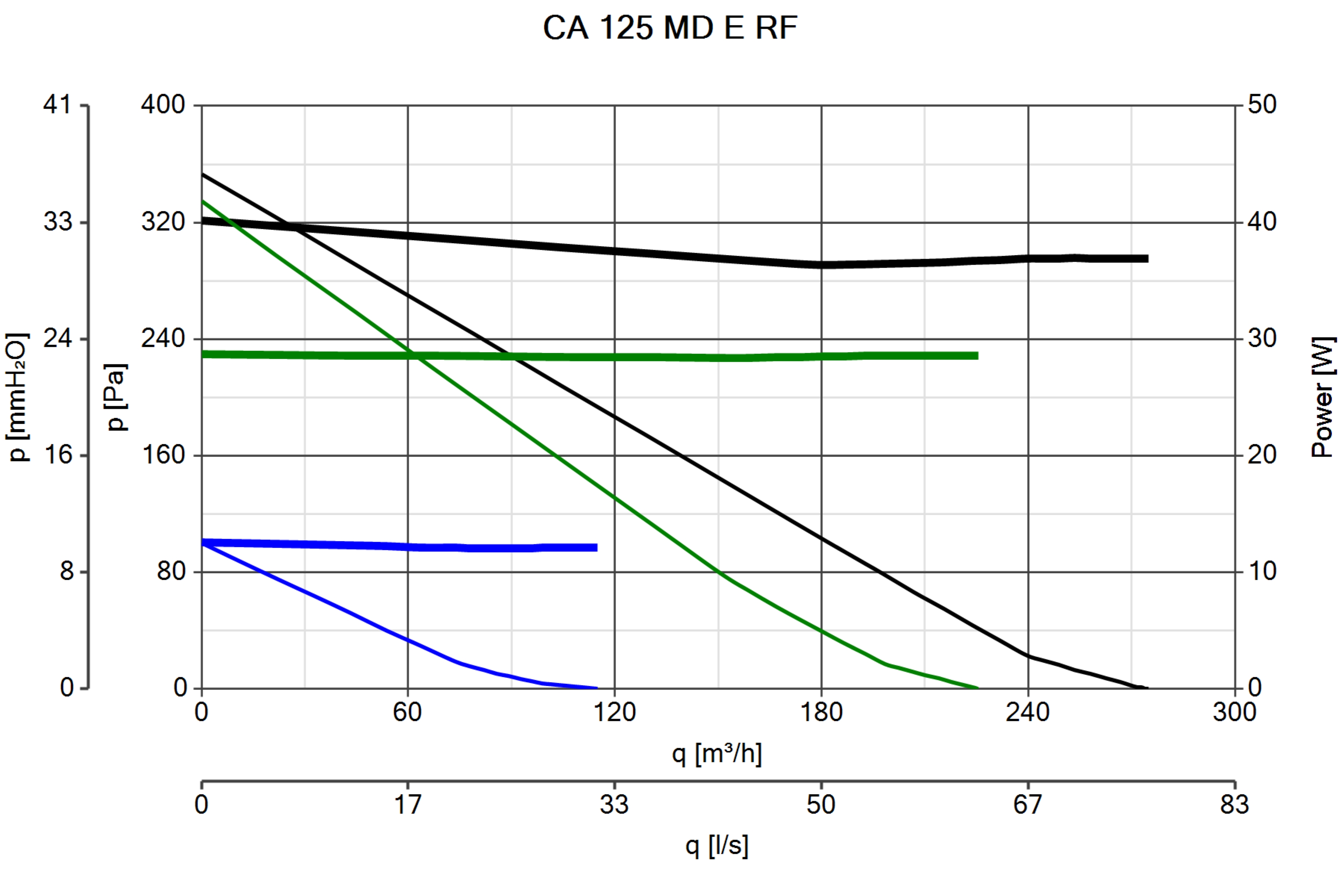

Curva_JPG_16141-Curve_per_Catalogo
