Codice 16185

CA 200 MD E RF

Aspiratori centrifughi da condotto per installazione esterna da tetto

Trova agenzia prodotto

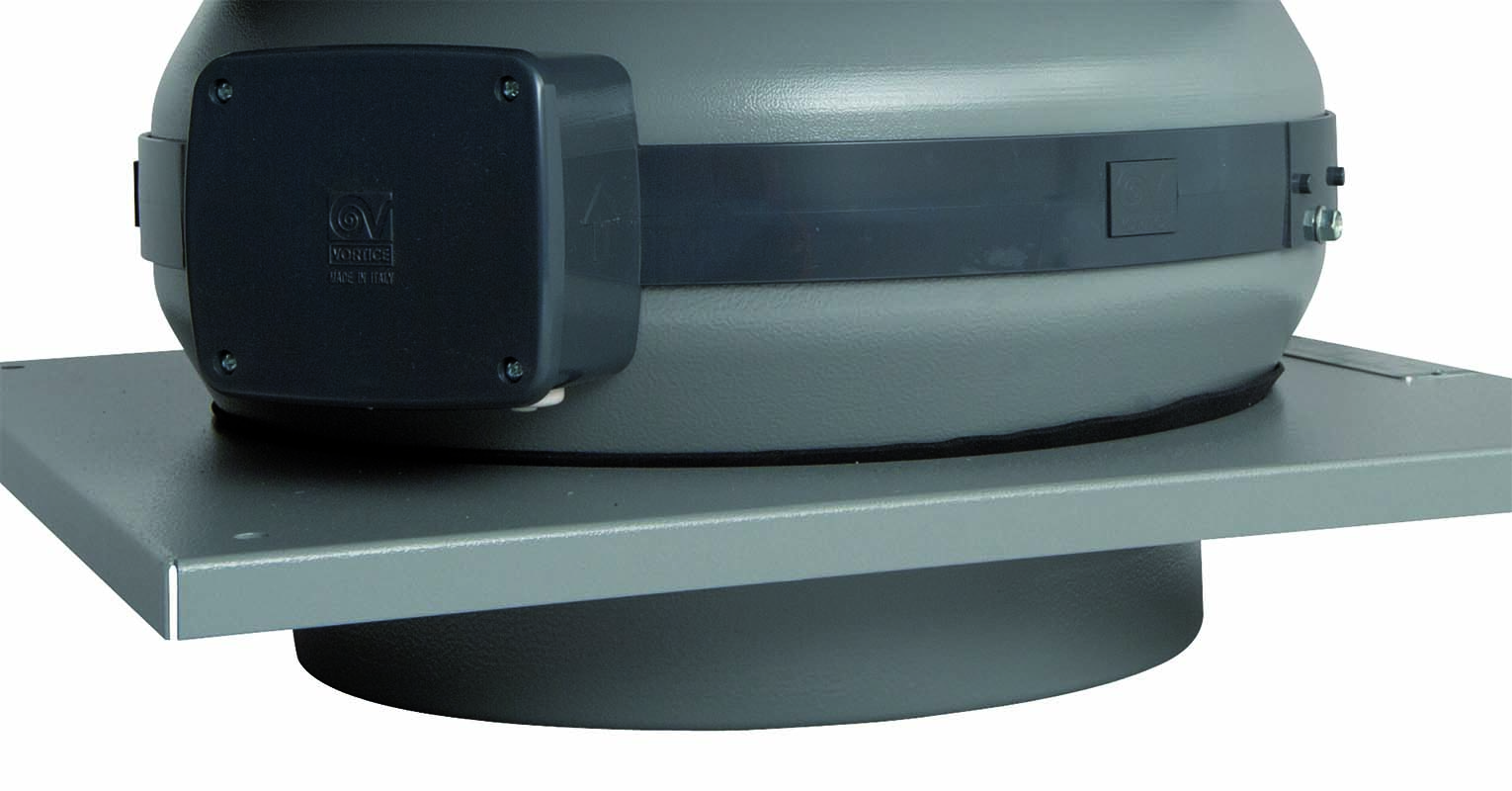

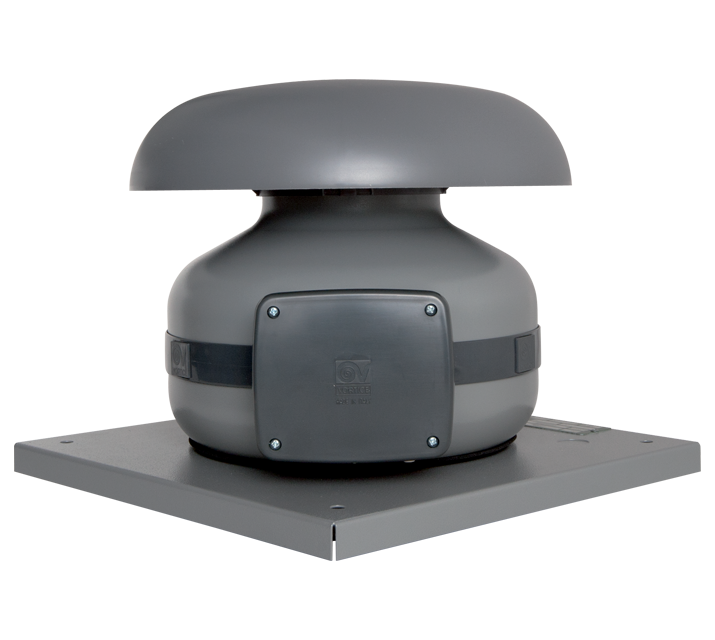

ca_md_e_rf_01

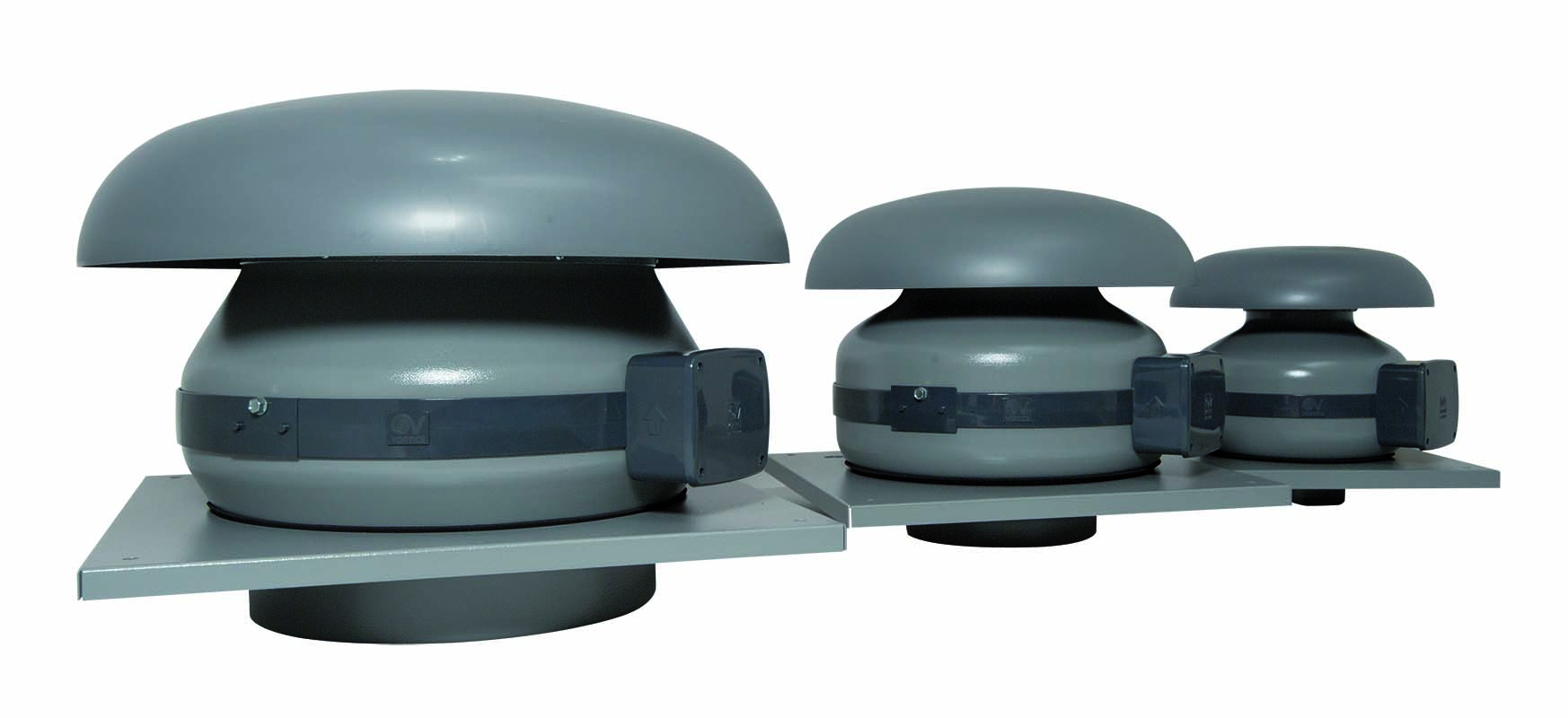

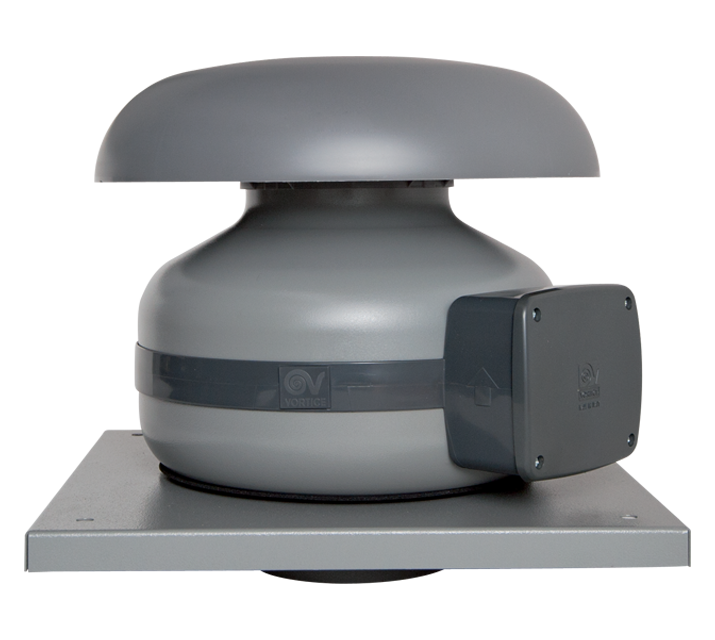

ca_md_e_rf_02

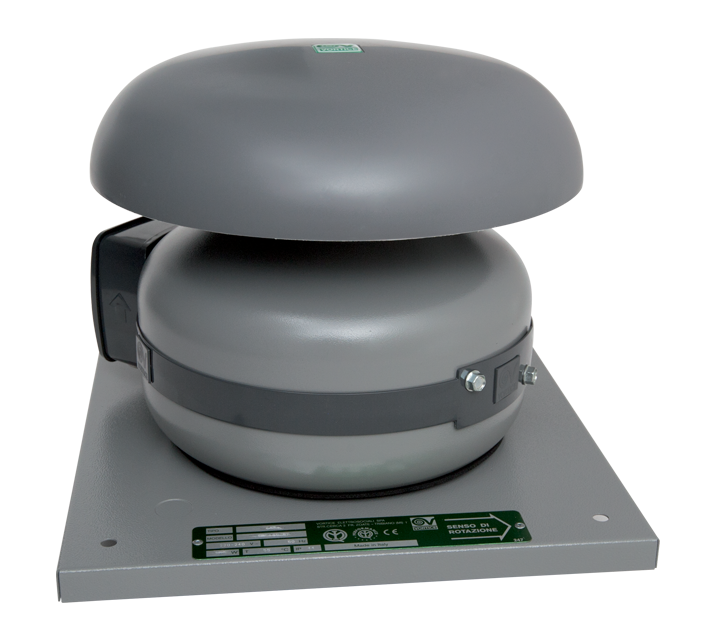

ca_md_e_rf_03

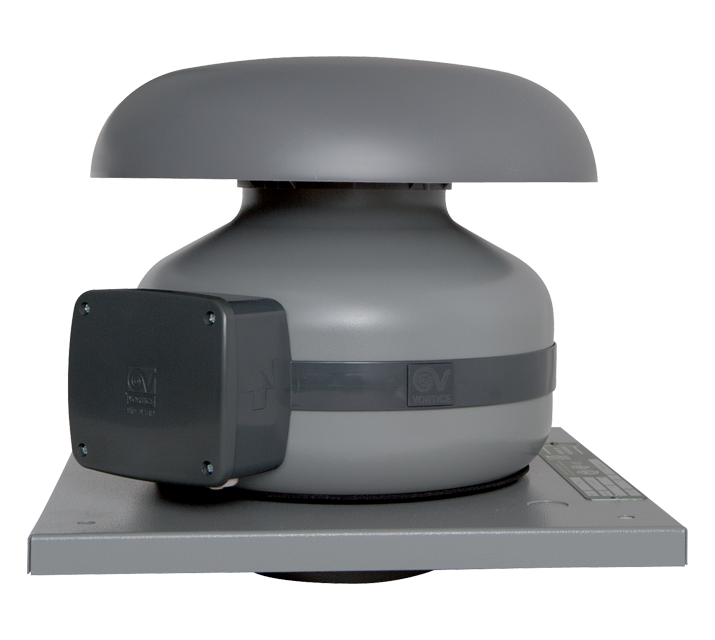

ca_md_e_rf_04

Descrizione

• Involucro/piastra fissaggio a tetto in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici.
• Diametro nominale 200 mm.
• Ventilatore a 3 velocità mediante dispositivo opzionale TRIO-CA (cod. 12869), costituito da:
• motore AC a rotore esterno, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe di fissaggio in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

ca_md_e_rf_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,42
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,51
  • Corrente max assorbita alla med vel. (A)
    0,40
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,45
  • Corrente max assorbita alla min vel. (A)
    0,34
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,39
  • Diametro Nominale Condotto (mm)
    200
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    9,6
  • Potenza max assorbita alla max vel. (W)
    69
  • Potenza max assorbita alla max vel. a 60Hz (W)
    82
  • Potenza max assorbita alla med vel. (W)
    53
  • Potenza max assorbita alla med vel. a 60Hz (W)
    64
  • Potenza max assorbita alla min vel. (W)
    35
  • Potenza max assorbita alla min vel. a 60Hz (W)
    45
  • Temp. ambiente max funzionamento continuativo (°C)
    55
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    161
  • Portata max alla max vel. (m³/h)
    580
  • Portata max alla max vel. a 60Hz (l/s)
    147
  • Portata max alla max vel. a 60Hz (m³/h)
    530
  • Portata max alla med vel. (l/s)
    135
  • Portata max alla med vel. (m³/h)
    485
  • Portata max alla med vel. a 60Hz (l/s)
    131
  • Portata max alla med vel. a 60Hz (m³/h)
    470
  • Portata max alla min vel. (l/s)
    97
  • Portata max alla min vel. (m³/h)
    350
  • Portata max alla min vel. a 60Hz (l/s)
    103
  • Portata max alla min vel. a 60Hz (m³/h)
    370
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    84,2
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    82,2
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    80,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    79,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    72
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    73,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    64,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    62,7
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    60,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    59,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    52,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    53,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    64,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    62,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    60,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    59,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    52,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    53,9
  • Pressione max alla max vel. (mmH2O)
    42,5
  • Pressione max alla max vel. (Pa)
    417
  • Pressione max alla max vel. a 60Hz (mmH2O)
    32.8
  • Pressione max alla max vel. a 60Hz (Pa)
    322
  • Pressione max alla med vel. (mmH2O)
    38.8
  • Pressione max alla med vel. (Pa)
    381
  • Pressione max alla med vel. a 60Hz (mmH2O)
    28,7
  • Pressione max alla med vel. a 60Hz (Pa)
    282
  • Pressione max alla min vel. (mmH2O)
    28.2
  • Pressione max alla min vel. (Pa)
    277
  • Pressione max alla min vel. a 60Hz (mmH2O)
    25,2
  • Pressione max alla min vel. a 60Hz (Pa)
    247
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    66,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    64,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    62,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    61,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    54,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    55,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    44
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    42,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    39,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    39,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    31,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    33,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    44
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    42,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    39,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    39,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    31,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    33,3
  • RPM max
    2225
  • RPM max a 60Hz
    2030
  • RPM med
    1885
  • RPM med a 60Hz
    1800
  • RPM min
    1360
  • RPM min a 60Hz
    1425


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • SFPint [W/m3/s]
    389,74
  • SFPint [W/m3/s]
    389,69
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,15133
  • Portata nominale [m3/s]
    0,14475
  • Potenza elettrica assorbita effettiva [KW]
    0,066
  • Potenza elettrica assorbita effettiva [KW]
    0,070
  • Velocità frontale alla portata nominale [m/s]
    8,19118
  • Velocità frontale alla portata nominale [m/s]
    19,26836
  • Pressione esterna nominale (?ps, ext) [Pa]
    26
  • Pressione esterna nominale (?ps, ext) [Pa]
    39
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    231
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    141
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    59,2
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    36,1
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    N.A.
  • Percentuale massima di trafilamento esterno della cassa [%]
    1,29
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    N.A.
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    N.A.
  • Potenza sonora LWA sulla cassa [dB(A)]
    64,5
  • Potenza sonora LWA sulla cassa [dB(A)]
    64,3
  • Dimensione A (mm)
    424
  • Dimensione B (mm)
    424
  • Dimensione C (mm)
    365
  • Dimensione D (mm)
    ø 197
  • Dimensione E (mm)
    370
  • Dimensione F (mm)
    370
  • Dimensione G (mm)
    ø 9
  • Dimensione H (mm)
    20
  • Dimensione L (mm)
    20
  • Dimensione M (mm)
    49
  • Dimensione N (mm)
    ø 400
  • Dimensione O (mm)
    280
quota

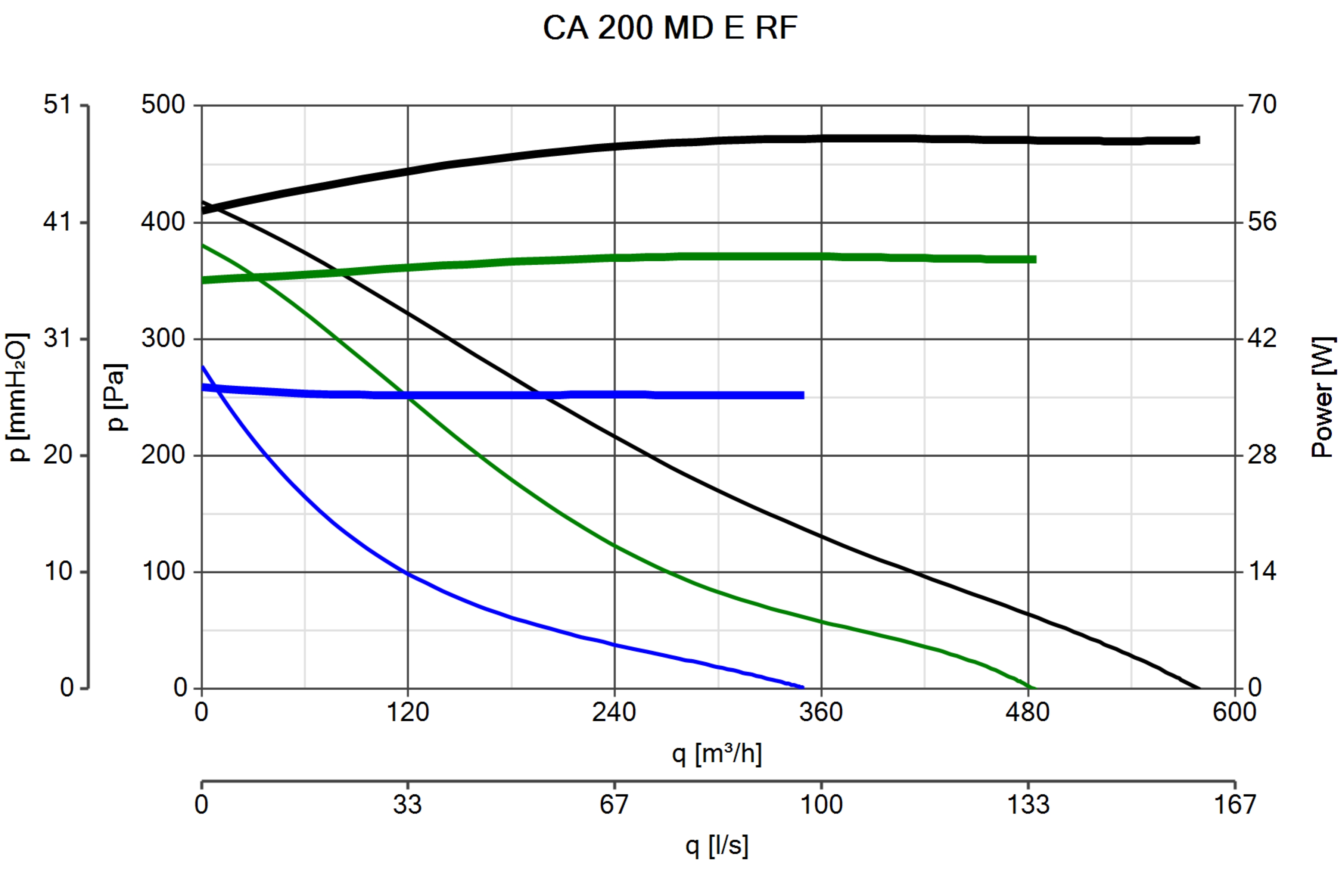

Curva_JPG_16185-Curve_per_Catalogo
