Codice 16186

CA 250 MD E RF

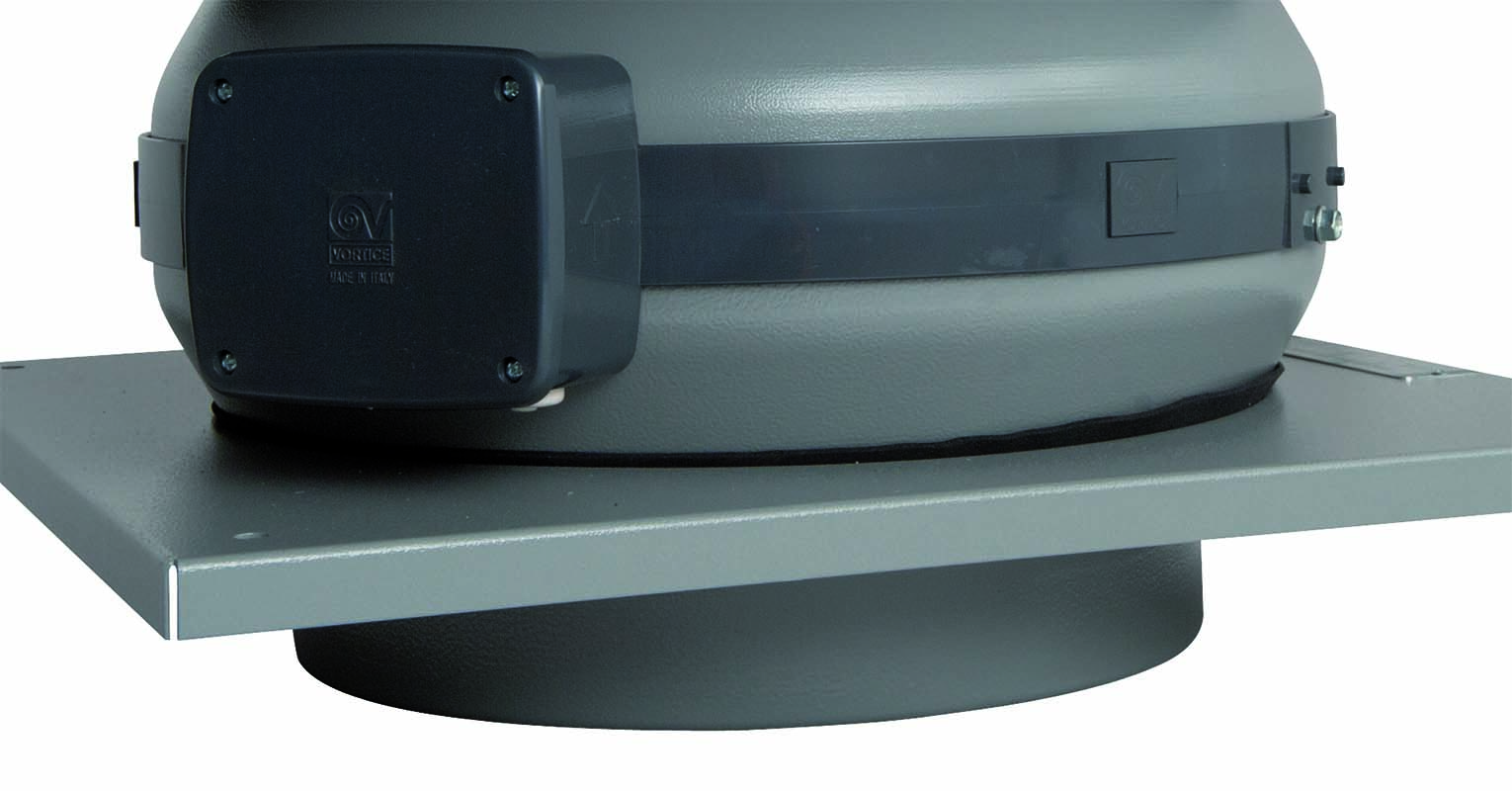

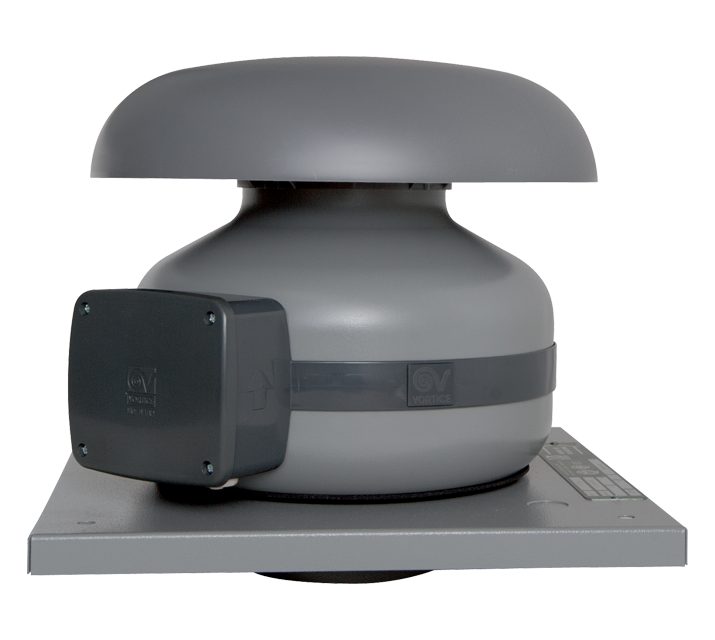

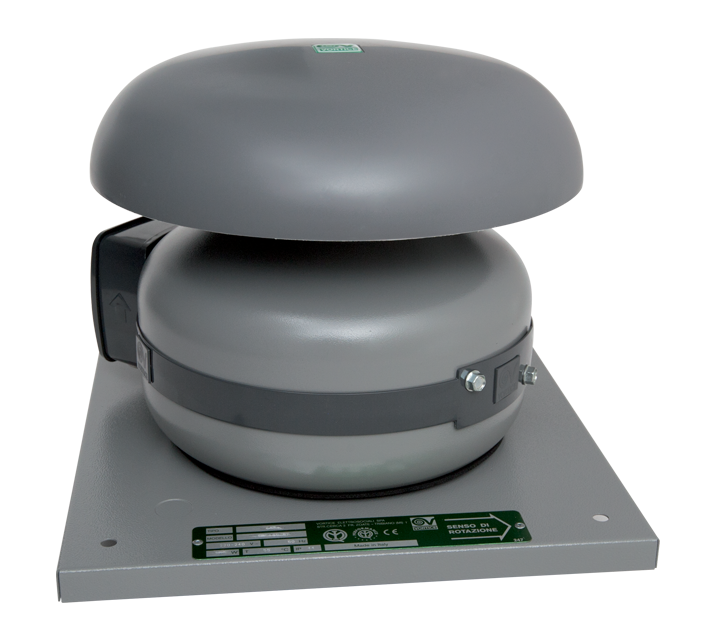

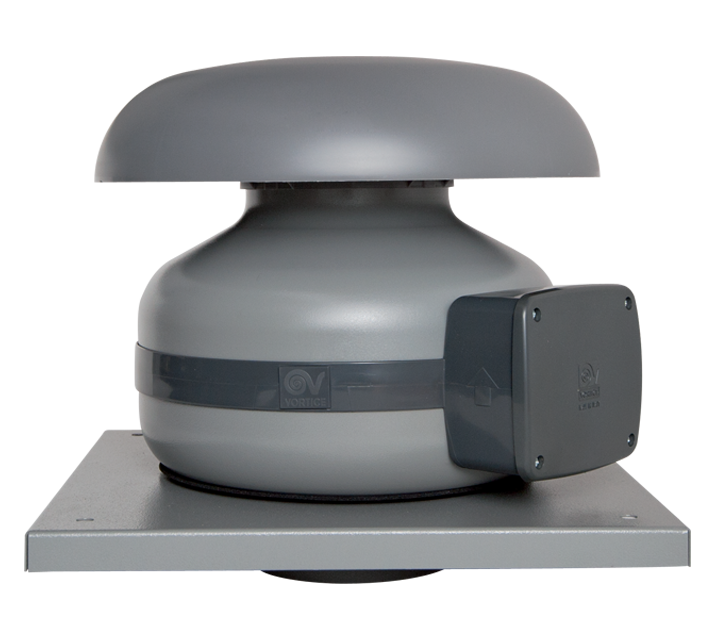

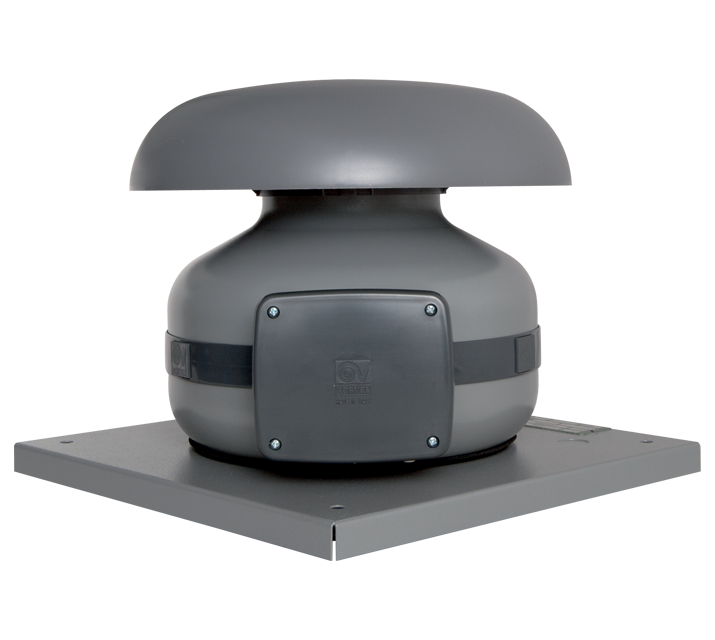

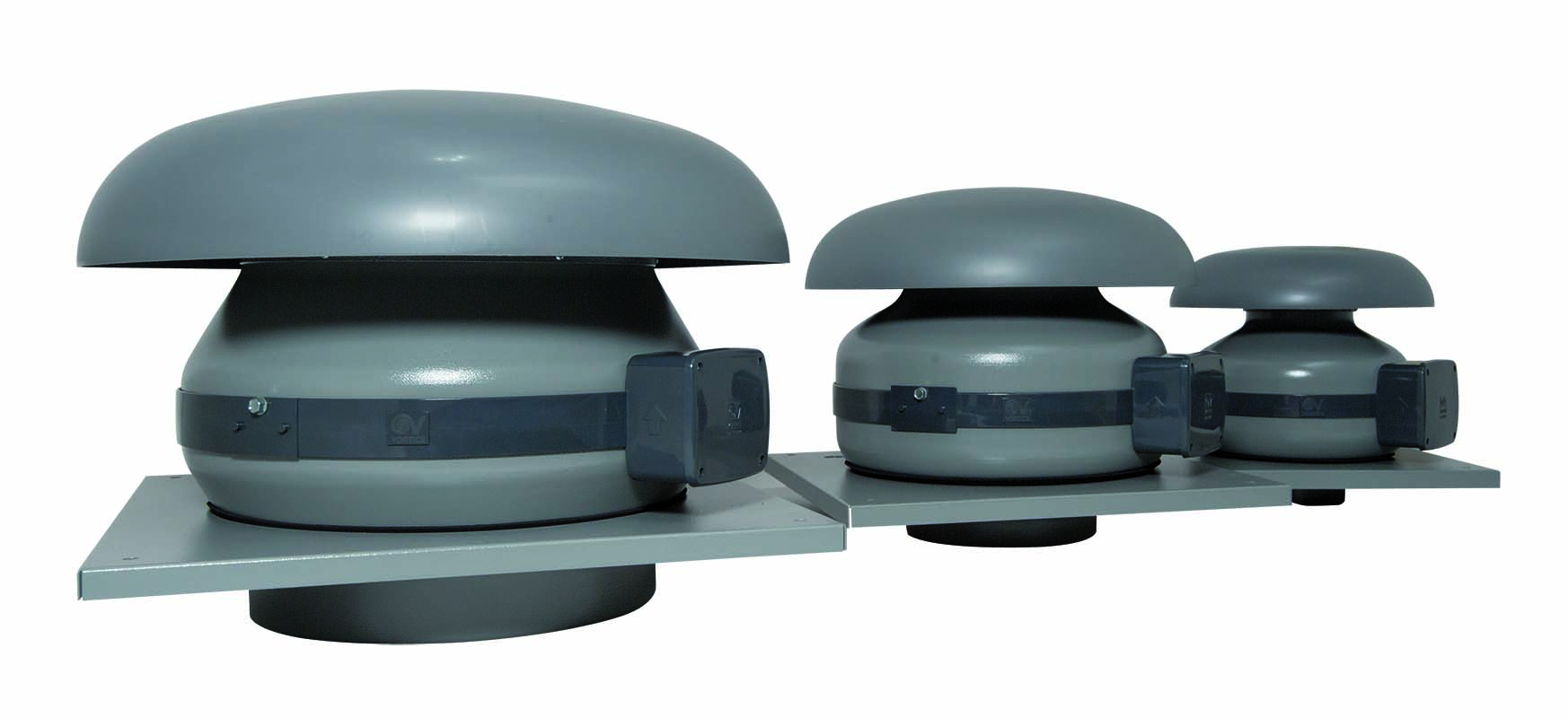

Aspiratori centrifughi da condotto per installazione esterna da tetto

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

altre immagini

Descrizione

• Involucro/piastra fissaggio a tetto in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici.
• Diametro nominale 250 mm.
• Ventilatore a 3 velocità mediante dispositivo opzionale TRIO-CA (cod. 12869), costituito da:
• motore AC a rotore esterno, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe di fissaggio in acciaio zincato.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
EAC
G-Mark
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,57
Corrente max assorbita alla min vel. (A)

0.47
Diametro Nominale Condotto (mm)

250
Frequenza (Hz)

50-60
Grado Protezione IP

44
Isolamento

II° classe
Peso (Kg)

10
Potenza assorbita max 60Hz (W)

175
Potenza max assorbita alla max vel. (W)

130
Potenza max assorbita alla min vel. (W)

48
Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

220-240

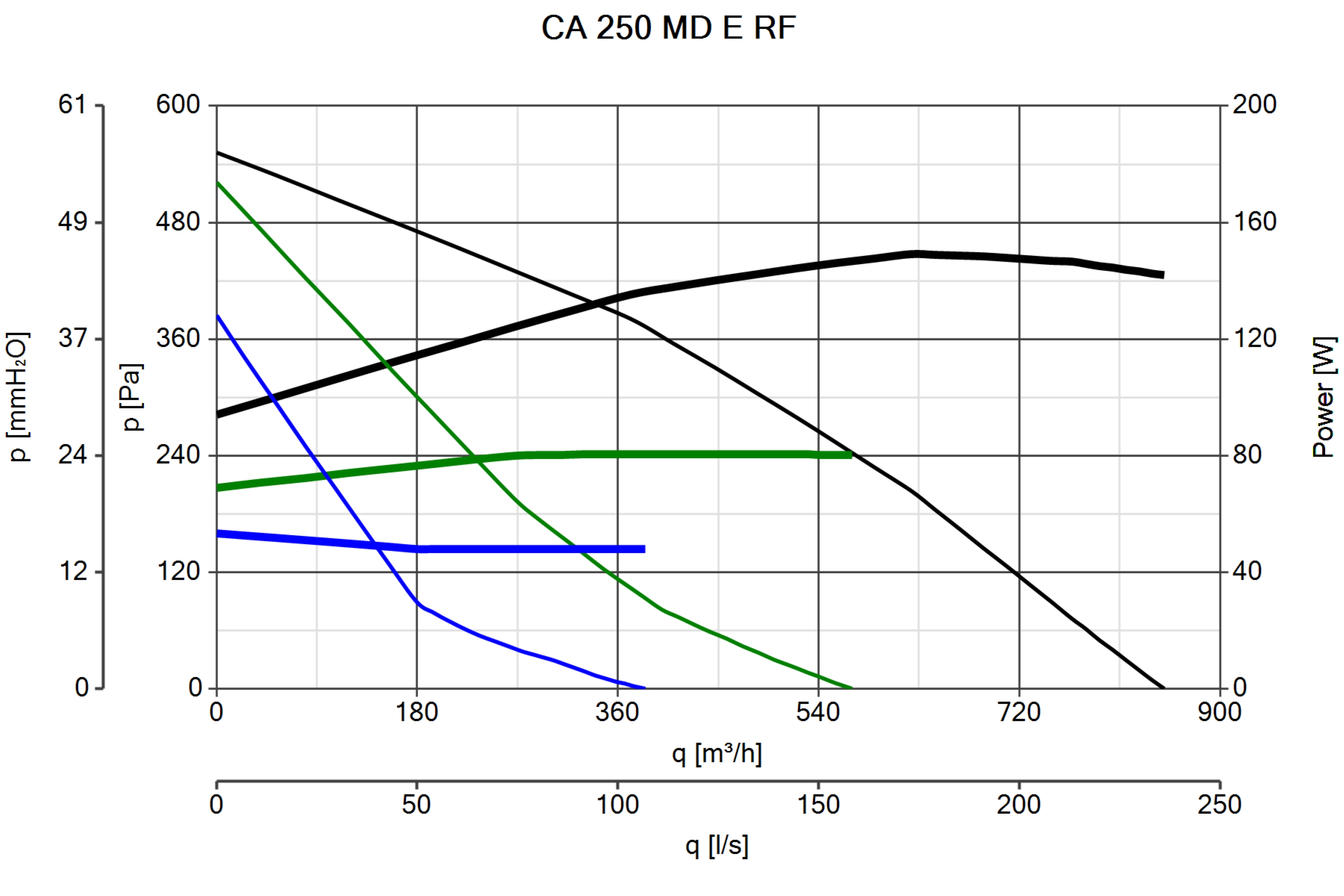

Portata max alla max vel. (l/s)

236.1
Portata max alla max vel. (m³/h)

850
Portata max alla min vel. (l/s)

106.9
Portata max alla min vel. (m³/h)

385
Pressione max alla max vel. (mmH2O)

56.3
Pressione max alla max vel. (Pa)

552.2
Pressione max alla min vel. (mmH2O)

39.1
Pressione max alla min vel. (Pa)

384.1
Pressione sonora Lp [dB (A)] 3m - max vel

43.8
Pressione sonora Lp [dB (A)] 3m - min vel

28.6
RPM max

2565
RPM min

1195

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Tipo scambiatore di calore HRS

nessuno
Tipo azionamento

a velocità multiple: VM
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Nome o denominazione commerciale del fabbricante

Vortice
SFPint [W/m3/s]

NA
Portata nominale [m3/s]

0,21314
Potenza elettrica assorbita effettiva [KW]

0,147
Velocità frontale alla portata nominale [m/s]

4,34203
Pressione esterna nominale (?ps, ext) [Pa]

716
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

-408
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

44,7
Percentuale massima di trafilamento interno della cassa [%]

N.A.
Percentuale massima di trafilamento esterno della cassa [%]

N.A.
Prestazione energetica o classificazione energetica dei filtri

N.A.
Descrizione del segnale visivo per i filtri

N.A.
Potenza sonora LWA sulla cassa [dB(A)]

32

Dimensione A (mm)

489
Dimensione B (mm)

489
Dimensione C (mm)

367
Dimensione D (mm)

ø 247
Dimensione E (mm)

435
Dimensione F (mm)

435
Dimensione G (mm)

ø 9
Dimensione H (mm)

20
Dimensione L (mm)

38
Dimensione M (mm)

41
Dimensione N (mm)

ø 534
Dimensione O (mm)

220
