Codice 16008

CA 100 V0 D

Aspiratori centrifughi assiali in resina autoestinguente

Trova agenzia prodotto

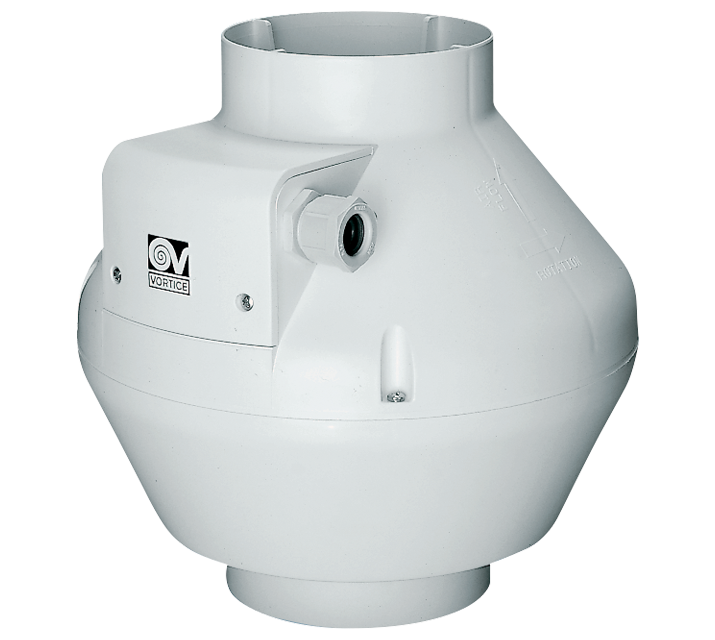

ca_V0_e_01

Descrizione

• Struttura in resina termoplastica PP autoestinguente V0.
• Diametro nominale 100 mm.
• Ventilatore a 3 velocità costituito da:

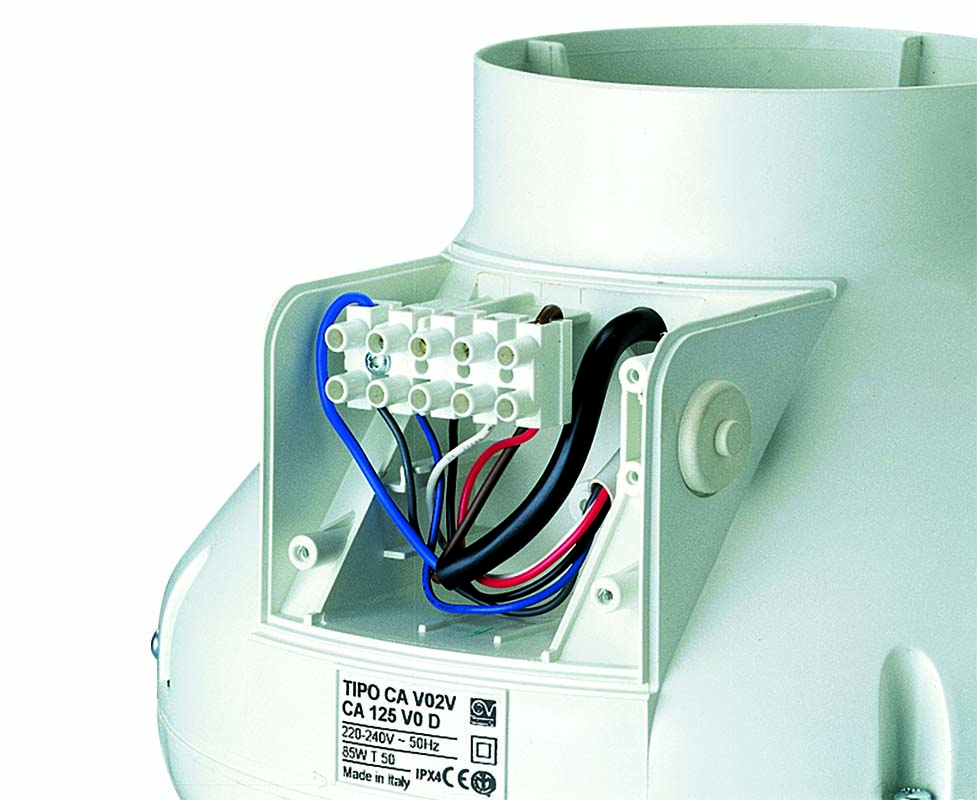

• Motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,

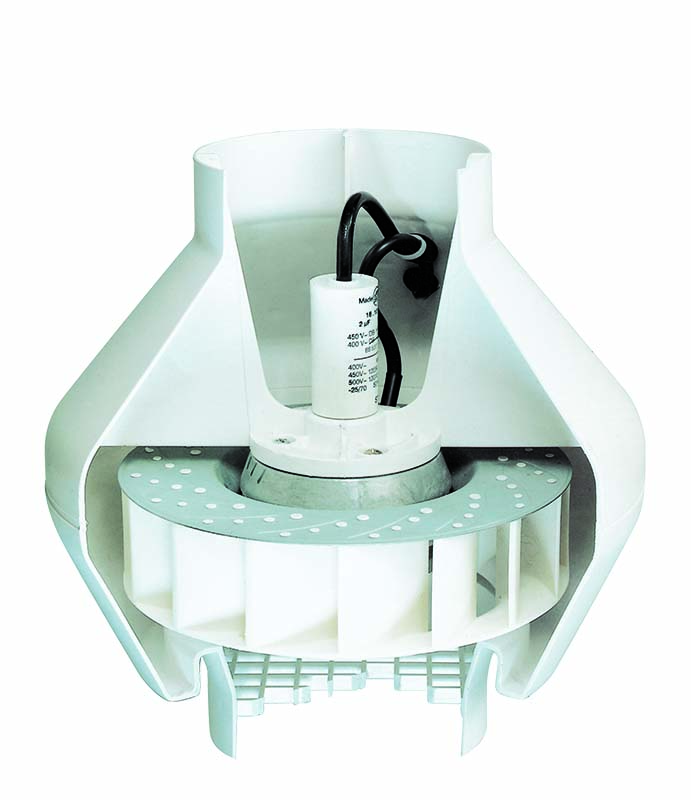

• Girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.

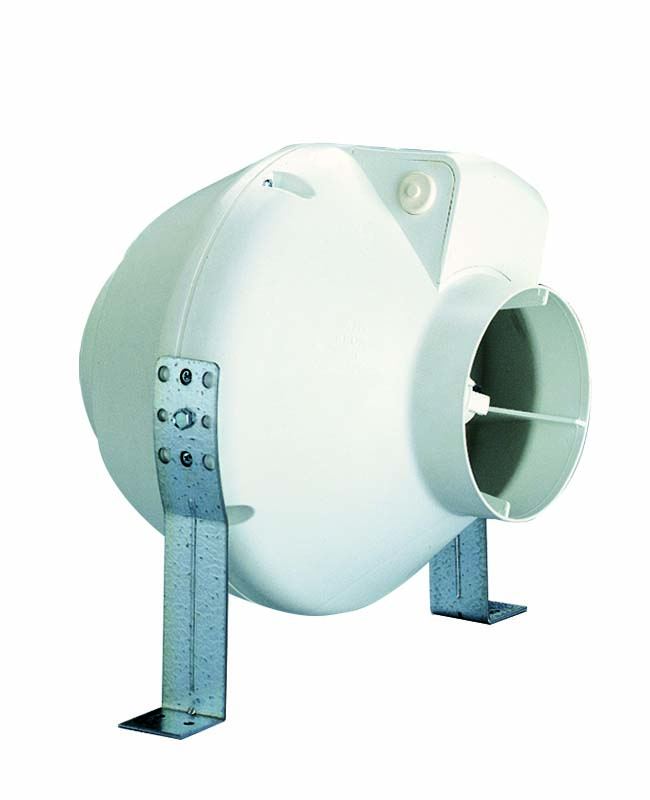

• Staffe in metallo per il fissaggio a parete in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • C Tick Mark C Tick Mark
  • EAC EAC
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
ca_V0_e_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,22
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,26
  • Corrente max assorbita alla med vel. (A)
    0,21
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,24
  • Corrente max assorbita alla min vel. (A)
    0,14
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,17
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    97
  • Peso (Kg)
    2,4
  • Potenza max assorbita alla max vel. (W)
    43
  • Potenza max assorbita alla max vel. a 60Hz (W)
    46
  • Potenza max assorbita alla med vel. (W)
    30
  • Potenza max assorbita alla med vel. a 60Hz (W)
    35
  • Potenza max assorbita alla min vel. (W)
    13
  • Potenza max assorbita alla min vel. a 60Hz (W)
    16
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    56
  • Portata max alla max vel. (m³/h)
    200
  • Portata max alla max vel. a 60Hz (l/s)
    51
  • Portata max alla max vel. a 60Hz (m³/h)
    185
  • Portata max alla med vel. (l/s)
    47
  • Portata max alla med vel. (m³/h)
    170
  • Portata max alla med vel. a 60Hz (l/s)
    43
  • Portata max alla med vel. a 60Hz (m³/h)
    155
  • Portata max alla min vel. (l/s)
    19
  • Portata max alla min vel. (m³/h)
    70
  • Portata max alla min vel. a 60Hz (l/s)
    22
  • Portata max alla min vel. a 60Hz (m³/h)
    80
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    81,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    79,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    76,7
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    74,8
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    59
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    61,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    80,7
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    78,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    75,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    73,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    57,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    59,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    53,3
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    51,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    50,3
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    48,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    39,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    40,7
  • Pressione max alla max vel. (mmH2O)
    35,6
  • Pressione max alla max vel. (Pa)
    349
  • Pressione max alla max vel. a 60Hz (mmH2O)
    43,7
  • Pressione max alla max vel. a 60Hz (Pa)
    429
  • Pressione max alla med vel. (mmH2O)
    34,9
  • Pressione max alla med vel. (Pa)
    342
  • Pressione max alla med vel. a 60Hz (mmH2O)
    36,7
  • Pressione max alla med vel. a 60Hz (Pa)
    360
  • Pressione max alla min vel. (mmH2O)
    13,7
  • Pressione max alla min vel. (Pa)
    134
  • Pressione max alla min vel. a 60Hz (mmH2O)
    14
  • Pressione max alla min vel. a 60Hz (Pa)
    137
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    63,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    61,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    59,1
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    57,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    41,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    43,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    63,2
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    61,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    57,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    55,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    40,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    42,0
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    32,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    31,0
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    29,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    27,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    18,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    20,2
  • RPM max
    2250
  • RPM max a 60Hz
    2130
  • RPM med
    1930
  • RPM med a 60Hz
    1820
  • RPM min
    935
  • RPM min a 60Hz
    1060


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • SFPint [W/m3/s]
    747,54
  • SFPint [W/m3/s]
    654,57
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,05528
  • Portata nominale [m3/s]
    0,04953
  • Potenza elettrica assorbita effettiva [KW]
    0,039
  • Potenza elettrica assorbita effettiva [KW]
    0,048
  • Velocità frontale alla portata nominale [m/s]
    6,30607
  • Velocità frontale alla portata nominale [m/s]
    7,03819
  • Pressione esterna nominale (?ps, ext) [Pa]
    32
  • Pressione esterna nominale (?ps, ext) [Pa]
    42
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    208
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    200
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    31,7
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    26,7
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    3,76
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    51
  • Potenza sonora LWA sulla cassa [dB(A)]
    53,3
  • Dimensione A (mm)
    250
  • Dimensione B (mm)
    250
  • Dimensione C (mm)
    250
  • Dimensione D (mm)
    97
  • Dimensione E (mm)
    30
  • Dimensione F (mm)
    30
quota

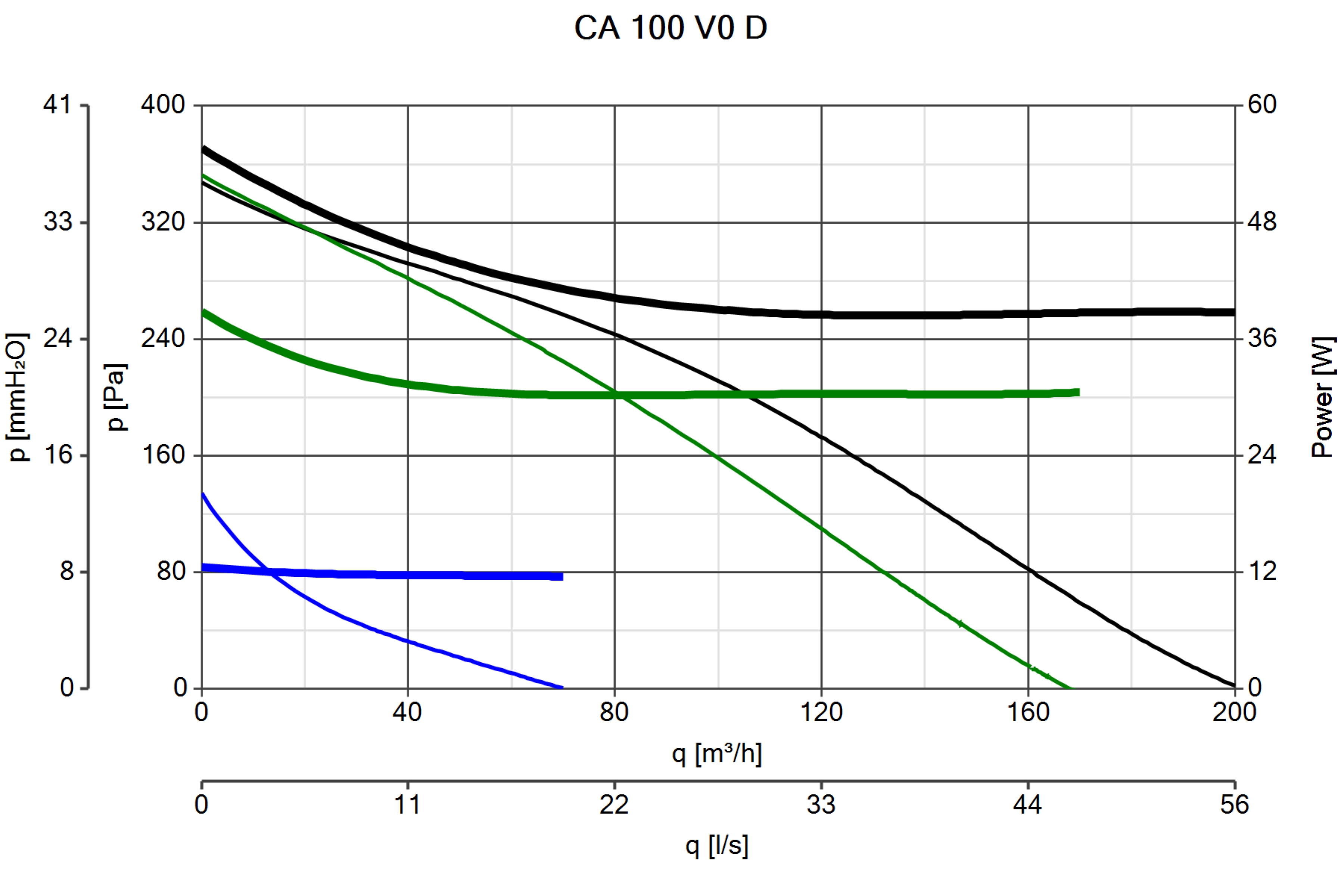

Curva_JPG_16008-Curve_per_Catalogo
