Codice 16038

CA 200 V0 E

Aspiratori centrifughi assiali in resina autoestinguente

Trova agenzia prodotto

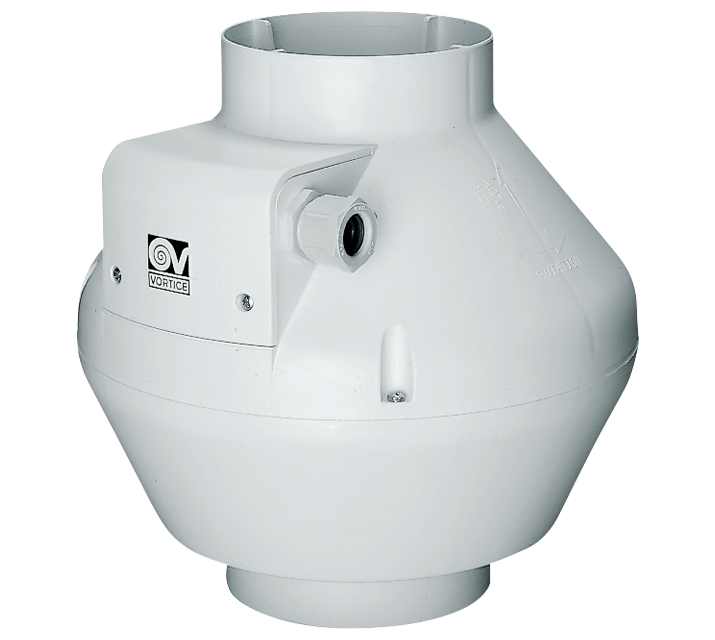

ca_V0_e_01

Descrizione

• Struttura in resina termoplastica PP autoestinguente V0.
• Diametro nominale 200 mm.

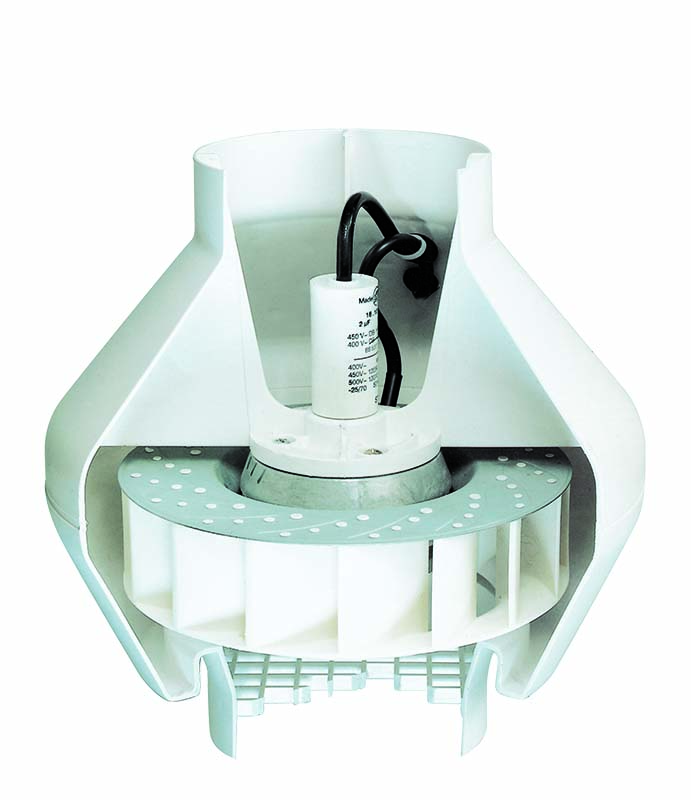

• Ventilatore a 3 velocità costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.

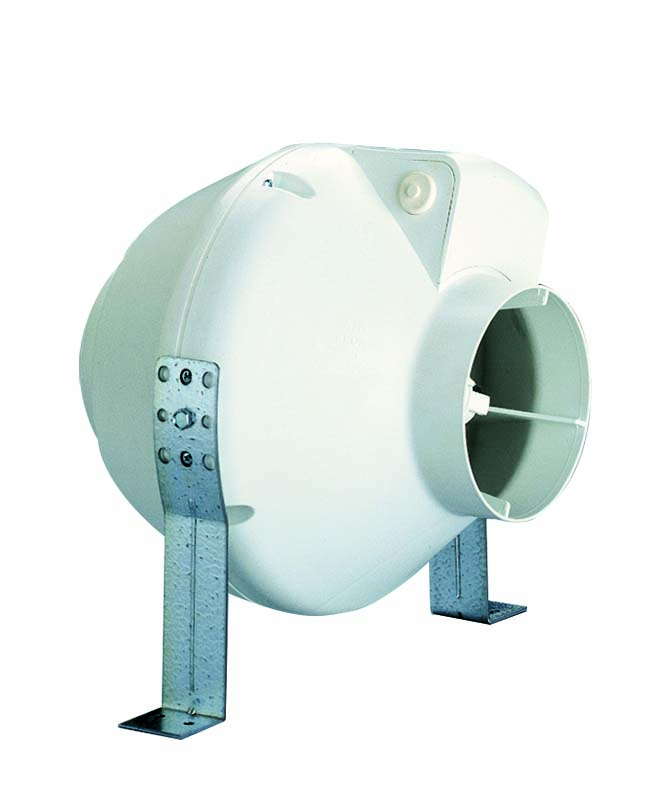

• Staffe in metallo per il fissaggio a parete in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

ca_V0_e_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,45
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,56
  • Corrente max assorbita alla med vel. (A)
    0,41
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,47
  • Corrente max assorbita alla min vel. (A)
    0,35
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,39
  • Diametro Nominale Condotto (mm)
    200
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    195
  • Peso (Kg)
    3,5
  • Potenza max assorbita alla max vel. (W)
    90
  • Potenza max assorbita alla max vel. a 60Hz (W)
    120
  • Potenza max assorbita alla med vel. (W)
    58
  • Potenza max assorbita alla med vel. a 60Hz (W)
    70
  • Potenza max assorbita alla min vel. (W)
    37
  • Potenza max assorbita alla min vel. a 60Hz (W)
    50
  • Temp. ambiente max funzionamento continuativo (°C)
    45
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    226,4
  • Portata max alla max vel. (m³/h)
    815
  • Portata max alla max vel. a 60Hz (l/s)
    244,4
  • Portata max alla max vel. a 60Hz (m³/h)
    880
  • Portata max alla med vel. (l/s)
    154,2
  • Portata max alla med vel. (m³/h)
    560
  • Portata max alla med vel. a 60Hz (l/s)
    155,5
  • Portata max alla med vel. a 60Hz (m³/h)
    540
  • Portata max alla min vel. (l/s)
    102,8
  • Portata max alla min vel. (m³/h)
    370
  • Portata max alla min vel. a 60Hz (l/s)
    113,9
  • Portata max alla min vel. a 60Hz (m³/h)
    410
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    65,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    55,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    48,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    66
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    56,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    47,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    59,8
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    51,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    44,3
  • Pressione max alla max vel. (mmH2O)
    45
  • Pressione max alla max vel. (Pa)
    441,3
  • Pressione max alla max vel. a 60Hz (mmH2O)
    58,4
  • Pressione max alla max vel. a 60Hz (Pa)
    572,7
  • Pressione max alla med vel. (mmH2O)
    40,9
  • Pressione max alla med vel. (Pa)
    401,1
  • Pressione max alla med vel. a 60Hz (mmH2O)
    33,2
  • Pressione max alla med vel. a 60Hz (Pa)
    325,6
  • Pressione max alla min vel. (mmH2O)
    19,7
  • Pressione max alla min vel. (Pa)
    193,2
  • Pressione max alla min vel. a 60Hz (mmH2O)
    19,2
  • Pressione max alla min vel. a 60Hz (Pa)
    188,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    47,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    38,1
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    30,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    48,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    38,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    29,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    39,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    30,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    23,8
  • RPM max
    2480
  • RPM max a 60Hz
    2660
  • RPM med
    1720
  • RPM med a 60Hz
    1550
  • RPM min
    1220
  • RPM min a 60Hz
    1320


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    273,94
  • SFPint [W/m3/s]
    382,78
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,17028
  • Portata nominale [m3/s]
    0,21389
  • Potenza elettrica assorbita effettiva [KW]
    0,089
  • Potenza elettrica assorbita effettiva [KW]
    0,112
  • Velocità frontale alla portata nominale [m/s]
    6,8083
  • Velocità frontale alla portata nominale [m/s]
    5,4201
  • Pressione esterna nominale (?ps, ext) [Pa]
    135
  • Pressione esterna nominale (?ps, ext) [Pa]
    12
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    135
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    97
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    35,3
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    35,3
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    0,5
  • Percentuale massima di trafilamento esterno della cassa [%]
    0,5
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    75
  • Potenza sonora LWA sulla cassa [dB(A)]
    60
  • Dimensione A (mm)
    340
  • Dimensione B (mm)
    280
  • Dimensione C (mm)
    340
  • Dimensione D (mm)
    197
  • Dimensione E (mm)
    40
  • Dimensione F (mm)
    30
  • Dimensione G (mm)
    390
quota

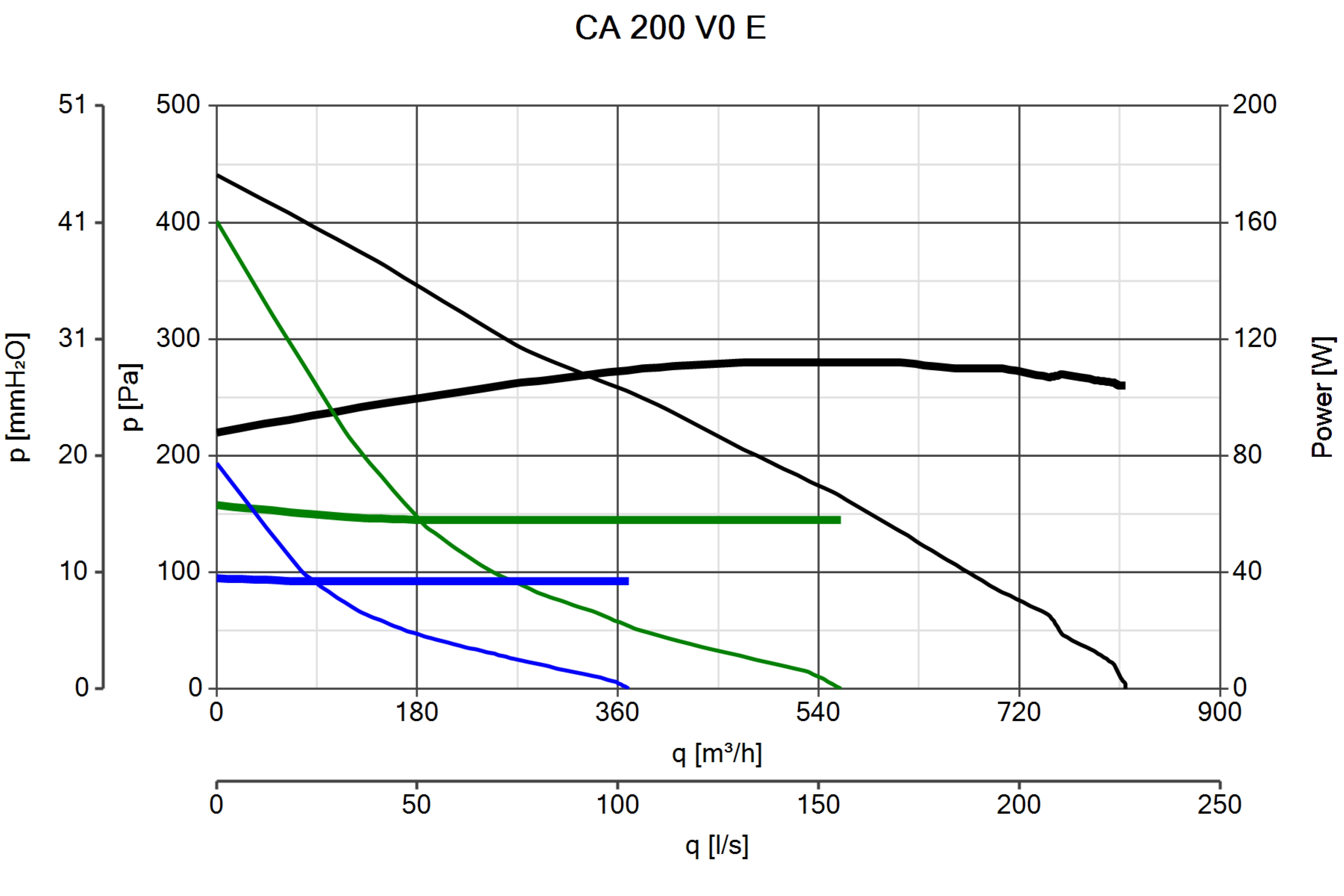

Curva_JPG_16038-Curve_per_Catalogo
