Codice 16039

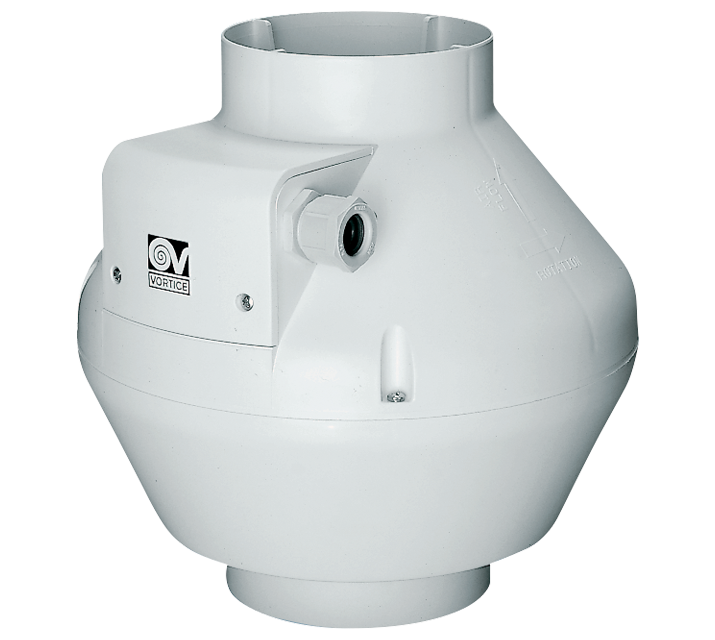

CA 250 V0 E

Aspiratori centrifughi assiali in resina autoestinguente

Trova agenzia prodotto
ca_V0_e_01

Descrizione

• Struttura in resina termoplastica PP autoestinguente V0.
• Diametro nominale 250 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,

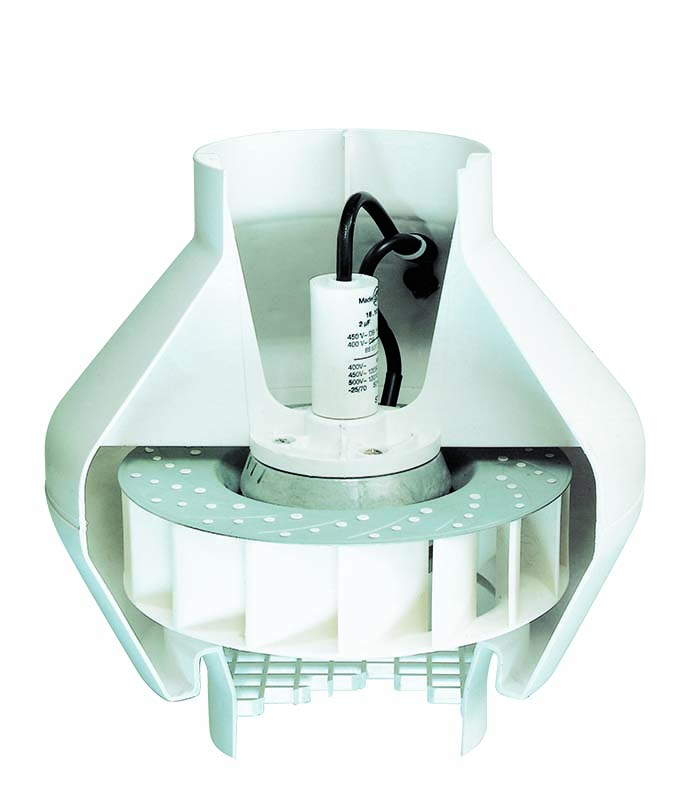

• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.

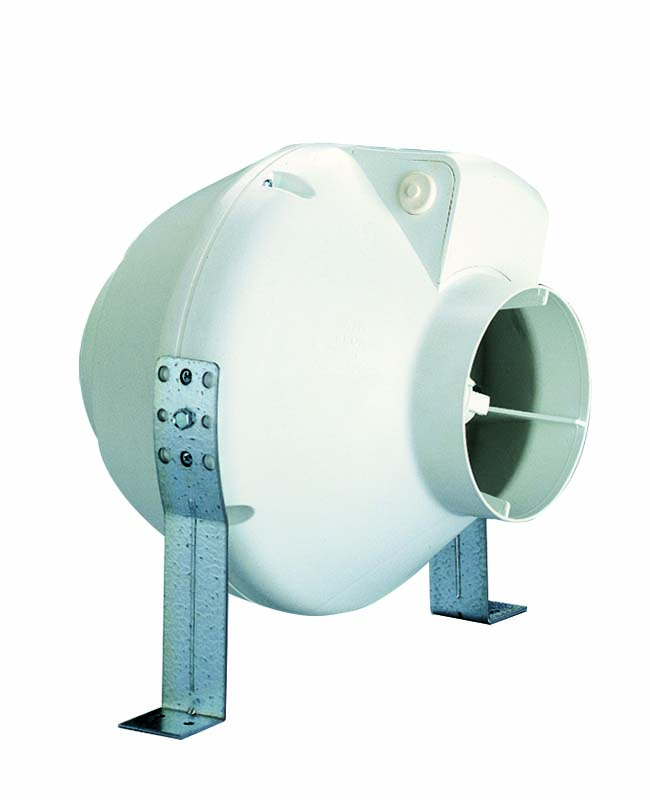

• Staffe in metallo per il fissaggio a parete in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

ca_V0_e_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,45
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,54
  • Corrente max assorbita alla med vel. (A)
    0,41
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,48
  • Corrente max assorbita alla min vel. (A)
    0,38
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,43
  • Diametro Nominale Condotto (mm)
    250
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    245
  • Peso (Kg)
    3,7
  • Potenza max assorbita alla max vel. (W)
    90
  • Potenza max assorbita alla max vel. a 60Hz (W)
    120
  • Potenza max assorbita alla med vel. (W)
    66
  • Potenza max assorbita alla med vel. a 60Hz (W)
    77
  • Potenza max assorbita alla min vel. (W)
    50
  • Potenza max assorbita alla min vel. a 60Hz (W)
    60
  • Temp. ambiente max funzionamento continuativo (°C)
    45
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    223,6
  • Portata max alla max vel. (m³/h)
    805
  • Portata max alla max vel. a 60Hz (l/s)
    243,1
  • Portata max alla max vel. a 60Hz (m³/h)
    875
  • Portata max alla med vel. (l/s)
    181,9
  • Portata max alla med vel. (m³/h)
    655
  • Portata max alla med vel. a 60Hz (l/s)
    166,6
  • Portata max alla med vel. a 60Hz (m³/h)
    600
  • Portata max alla min vel. (l/s)
    129,2
  • Portata max alla min vel. (m³/h)
    465
  • Portata max alla min vel. a 60Hz (l/s)
    131,9
  • Portata max alla min vel. a 60Hz (m³/h)
    475
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    68,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    63,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    56,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    71,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    66,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    58,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    60,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    55,8
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    49,1
  • Pressione max alla max vel. (mmH2O)
    37,1
  • Pressione max alla max vel. (Pa)
    363,8
  • Pressione max alla max vel. a 60Hz (mmH2O)
    46,7
  • Pressione max alla max vel. a 60Hz (Pa)
    458
  • Pressione max alla med vel. (mmH2O)
    32,9
  • Pressione max alla med vel. (Pa)
    322,6
  • Pressione max alla med vel. a 60Hz (mmH2O)
    26,3
  • Pressione max alla med vel. a 60Hz (Pa)
    257,9
  • Pressione max alla min vel. (mmH2O)
    19,8
  • Pressione max alla min vel. (Pa)
    194,2
  • Pressione max alla min vel. a 60Hz (mmH2O)
    18,1
  • Pressione max alla min vel. a 60Hz (Pa)
    177,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    51
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    45,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    38,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    53,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    48,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    41
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    39,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    35,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    28,6
  • RPM max
    2550
  • RPM max a 60Hz
    2790
  • RPM med
    1970
  • RPM med a 60Hz
    1870
  • RPM min
    1650
  • RPM min a 60Hz
    1630


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    522,72
  • SFPint [W/m3/s]
    228,98
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,13056
  • Portata nominale [m3/s]
    0,2227
  • Potenza elettrica assorbita effettiva [KW]
    0,095
  • Potenza elettrica assorbita effettiva [KW]
    0,106
  • Velocità frontale alla portata nominale [m/s]
    4,5383
  • Velocità frontale alla portata nominale [m/s]
    2,6596
  • Pressione esterna nominale (?ps, ext) [Pa]
    83
  • Pressione esterna nominale (?ps, ext) [Pa]
    58
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    67
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    150
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    29,3
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    28,7
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    2,3
  • Percentuale massima di trafilamento esterno della cassa [%]
    0,5
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    73
  • Potenza sonora LWA sulla cassa [dB(A)]
    61
  • Dimensione A (mm)
    340
  • Dimensione B (mm)
    305
  • Dimensione C (mm)
    340
  • Dimensione D (mm)
    247
  • Dimensione E (mm)
    60
  • Dimensione F (mm)
    30
  • Dimensione G (mm)
    390
quota

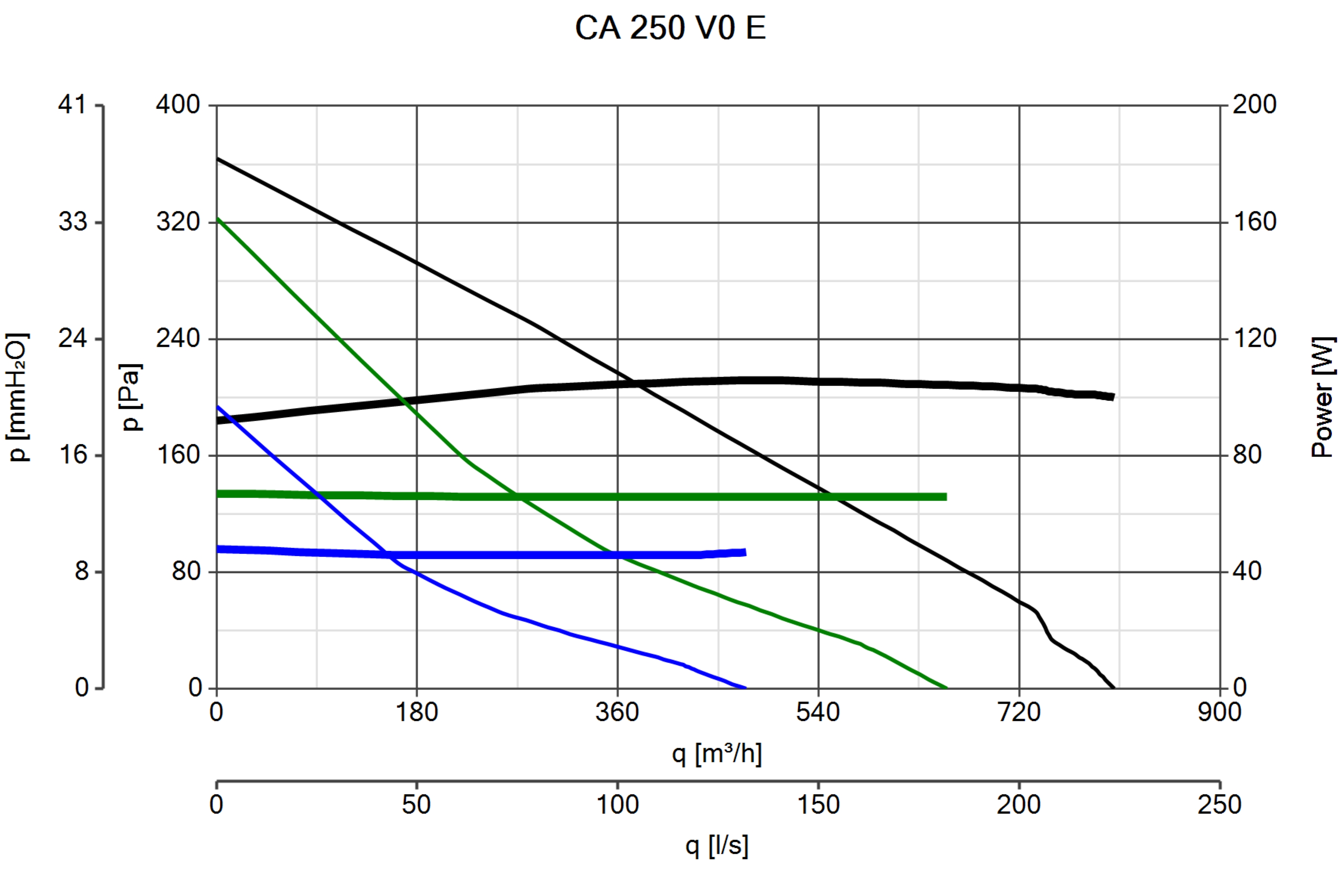

Curva_JPG_16039-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

C 2.5 (COMANDO EL. 2.5 A)
C 2.5 (COMANDO EL. 2.5 A)
Gruppo comandi elettronico per ventilatori Vortice. Alimentazione monofase 220-240 V / 50-60 Hz. Installazione a parete, trasformabile ad incasso con il kit opzionale SCB. Colore b...
Vai alla scheda
KIT SCB (TRASF.E.C.)
KIT SCB (TRASF.E.C.)
Kit per installazione ad incasso del gruppo comandi elettronico SCNR/M.
Vai alla scheda
CA-MU (STAFFE DI SOSTEGNO)
CA-MU (STAFFE DI SOSTEGNO)
Staffe di sostegno, per fissare l’apparecchio al pavimento/muro
Vai alla scheda
TRIO-CA
TRIO-CA
Interruttore/Selettore di velocità per installazione a parete o ad incasso in scatola standard UNI503. Dotato di manopola comando a 3 posizioni e tasto slider ON/OFF.
Vai alla scheda
C 1.5 (COMANDO EL. 1.5 A)
C 1.5 (COMANDO EL. 1.5 A)
Gruppo comandi elettronico per ventilatori Vortice. Alimentazione monofase 220-240 V / 50-60 Hz. Installazione a parete, trasformabile ad incasso con il kit opzionale SCB. Colore b...
Vai alla scheda
CA-G 250 (GRIGLIA DI PROTEZIONE)
CA-G 250 (GRIGLIA DI PROTEZIONE)
Griglia di protezione da applicare al prodotto sul lato di aspirazione per proteggere le parti in movimento nel caso l’apparecchio sia installato in posizione accessibile
Vai alla scheda

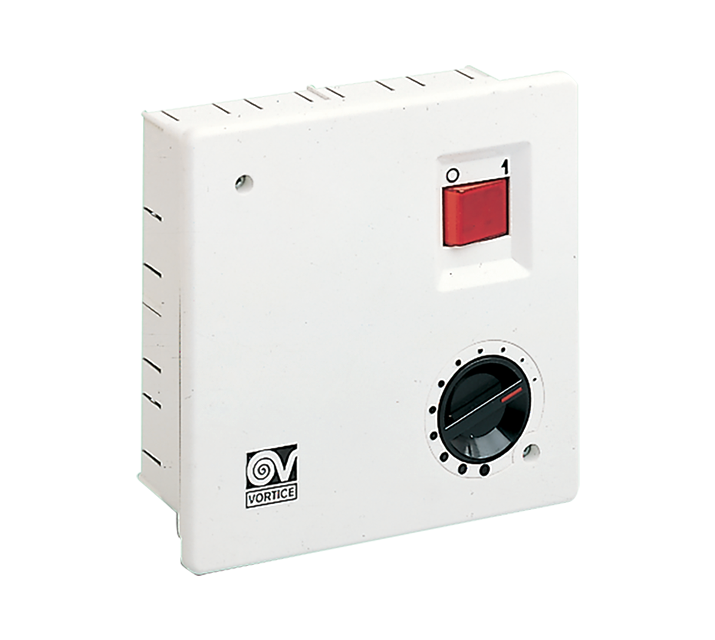

SCNRB I
