Codice 16163

CA 150 MD E

Aspiratori centrifughi assiali in acciaio

Trova agenzia prodotto

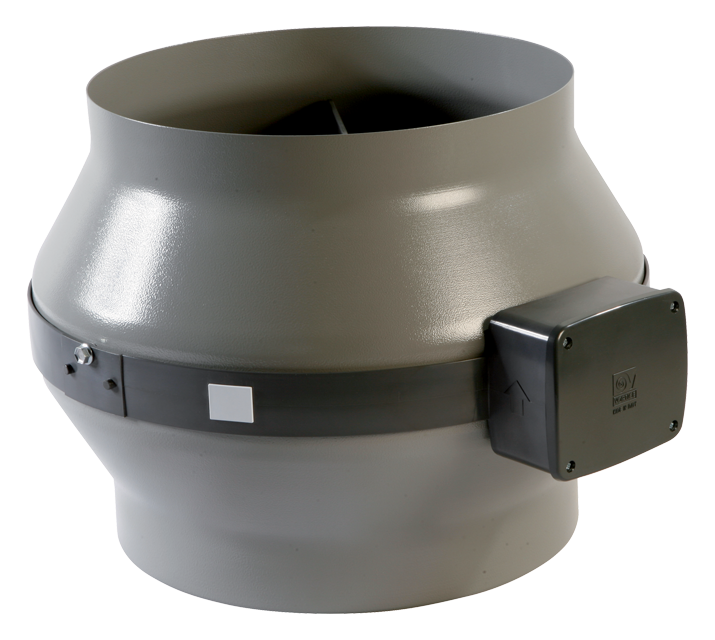

ca_md_e_01

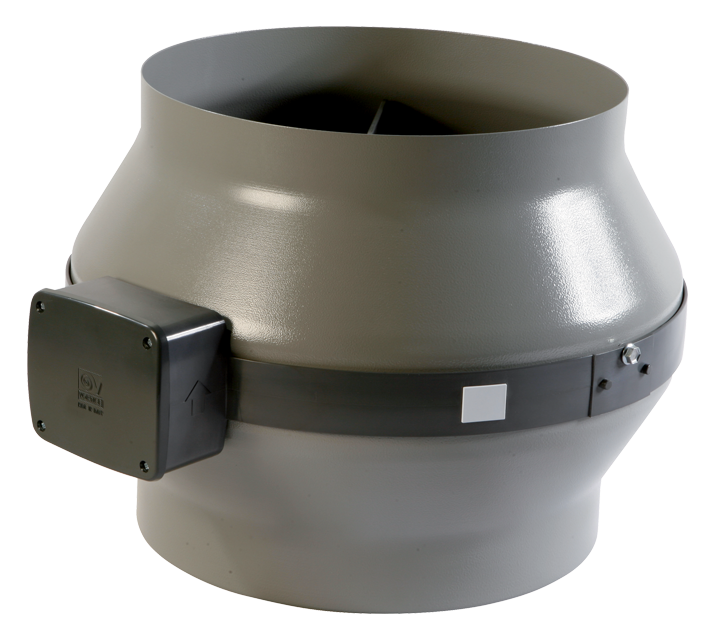

ca_md_e_02

Descrizione

• Involucro in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici.
• Diametro nominale 150 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC a rotore esterno, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe in metallo per il fissaggio a parete in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • EAC EAC
  • G-Mark G-Mark
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
ca_md_e_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,40
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,50
  • Corrente max assorbita alla med vel. (A)
    0,38
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,45
  • Corrente max assorbita alla min vel. (A)
    0,33
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,38
  • Diametro Nominale Condotto (mm)
    150
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    4,9
  • Potenza max assorbita alla max vel. (W)
    68
  • Potenza max assorbita alla max vel. a 60Hz (W)
    80
  • Potenza max assorbita alla med vel. (W)
    50
  • Potenza max assorbita alla med vel. a 60Hz (W)
    62
  • Potenza max assorbita alla min vel. (W)
    0,33
  • Potenza max assorbita alla min vel. a 60Hz (W)
    0,38
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    129
  • Portata max alla max vel. (m³/h)
    465
  • Portata max alla max vel. a 60Hz (l/s)
    114
  • Portata max alla max vel. a 60Hz (m³/h)
    410
  • Portata max alla med vel. (l/s)
    114
  • Portata max alla med vel. (m³/h)
    410
  • Portata max alla med vel. a 60Hz (l/s)
    108
  • Portata max alla med vel. a 60Hz (m³/h)
    390
  • Portata max alla min vel. (l/s)
    88
  • Portata max alla min vel. (m³/h)
    315
  • Portata max alla min vel. a 60Hz (l/s)
    88
  • Portata max alla min vel. a 60Hz (m³/h)
    315
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    89,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    87,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    84,2
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    83,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    76,2
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    76,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    86,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    84,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    81,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    80
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    73,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    74,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    60,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    58,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    55,2
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    54
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    46,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    48,2
  • Pressione max alla max vel. (mmH2O)
    40,7
  • Pressione max alla max vel. (Pa)
    399
  • Pressione max alla max vel. a 60Hz (mmH2O)
    29,9
  • Pressione max alla max vel. a 60Hz (Pa)
    293
  • Pressione max alla med vel. (mmH2O)
    33,9
  • Pressione max alla med vel. (Pa)
    333
  • Pressione max alla med vel. a 60Hz (mmH2O)
    26,5
  • Pressione max alla med vel. a 60Hz (Pa)
    260
  • Pressione max alla min vel. (mmH2O)
    25,6
  • Pressione max alla min vel. (Pa)
    251
  • Pressione max alla min vel. a 60Hz (mmH2O)
    23,8
  • Pressione max alla min vel. a 60Hz (Pa)
    233
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    71,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    69,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    66,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    65,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    58,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    59,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    68,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    66,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    63,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    62,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    55,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    57,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    39,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    38
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    34,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    33,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    26,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    27,7
  • RPM max
    2350
  • RPM max a 60Hz
    2085
  • RPM med
    2050
  • RPM med a 60Hz
    1965
  • RPM min
    1480
  • RPM min a 60Hz
    1530


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • SFPint [W/m3/s]
    469,79
  • SFPint [W/m3/s]
    514,43
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,13908
  • Portata nominale [m3/s]
    0,11429
  • Potenza elettrica assorbita effettiva [KW]
    0,068
  • Potenza elettrica assorbita effettiva [KW]
    0,071
  • Velocità frontale alla portata nominale [m/s]
    6,46727
  • Velocità frontale alla portata nominale [m/s]
    17,70864
  • Pressione esterna nominale (?ps, ext) [Pa]
    11
  • Pressione esterna nominale (?ps, ext) [Pa]
    41
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    264
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    176
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    51,3
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    36,6
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    1,63
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    62
  • Potenza sonora LWA sulla cassa [dB(A)]
    60,5
  • Dimensione A (mm)
    347
  • Dimensione B (mm)
    275
  • Dimensione C (mm)
    424
  • Dimensione D (mm)
    147
  • Dimensione E (mm)
    17
  • Dimensione F (mm)
    17
quota

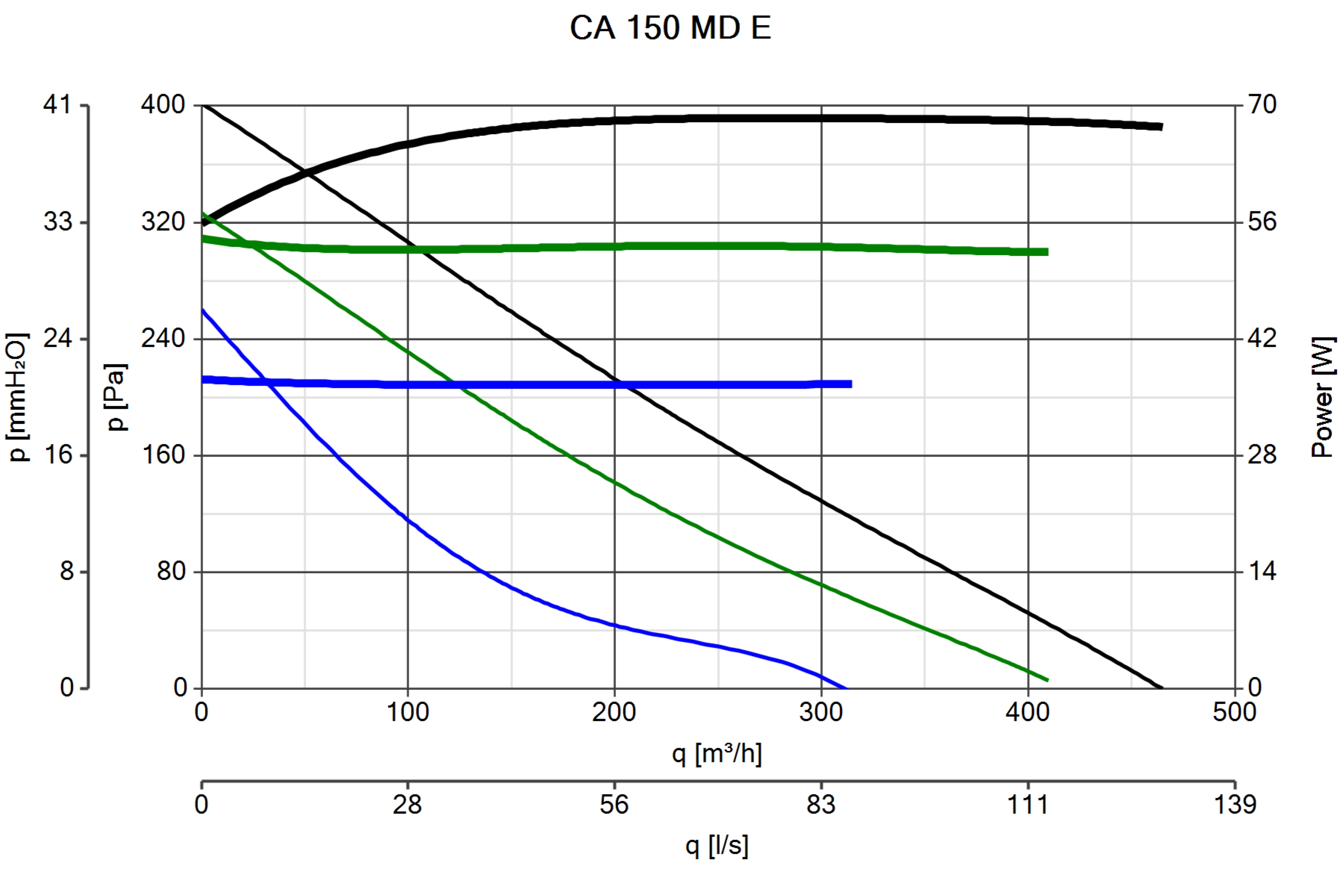

Curva_JPG_16163-Curve_per_Catalogo
