Codice 16167

CA 315 MD E

Aspiratori centrifughi assiali in acciaio

Trova agenzia prodotto

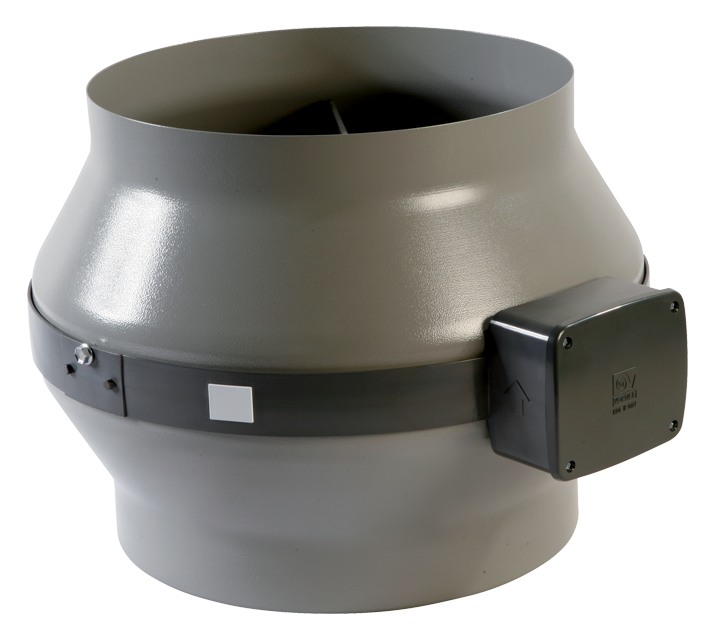

ca_md_e_01

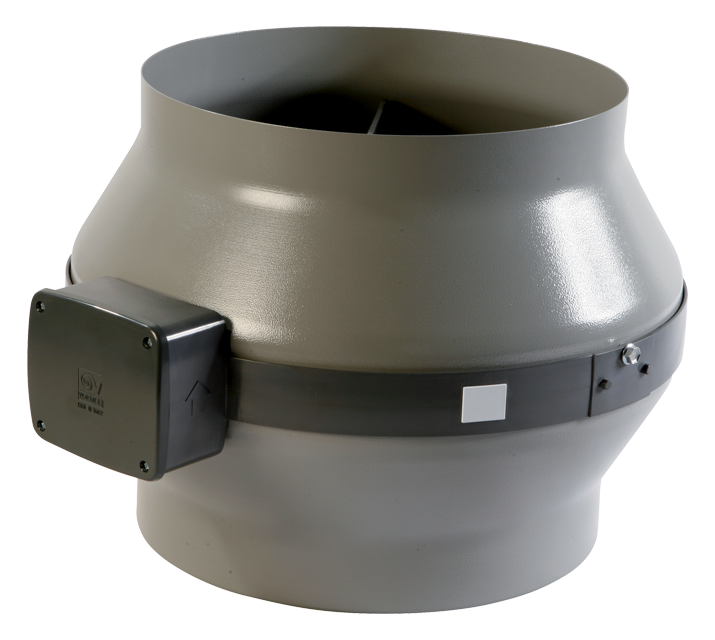

ca_md_e_02

Descrizione

• Involucro in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici.
• Diametro nominale 315 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC a rotore esterno, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe in metallo per il fissaggio a parete in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • EAC EAC
  • G-Mark G-Mark
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
ca_md_e_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,53
  • Corrente max assorbita alla min vel. (A)
    0,51
  • Diametro Nominale Condotto (mm)
    315
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    11
  • Potenza assorbita max 60Hz (W)
    175
  • Potenza max assorbita alla max vel. (W)
    125
  • Potenza max assorbita alla min vel. (W)
    58
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    300
  • Portata max alla max vel. (m³/h)
    1080
  • Portata max alla min vel. (l/s)
    172
  • Portata max alla min vel. (m³/h)
    620
  • Pressione max alla max vel. (mmH2O)
    58
  • Pressione max alla max vel. (Pa)
    569
  • Pressione max alla min vel. (mmH2O)
    43
  • Pressione max alla min vel. (Pa)
    422
  • Pressione sonora Lp [dB (A)] 3m - max vel
    52,3
  • Pressione sonora Lp [dB (A)] 3m - min vel
    41,8
  • RPM max
    2660
  • RPM min
    1560


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    385,03
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,2791
  • Potenza elettrica assorbita effettiva [KW]
    0,123
  • Velocità frontale alla portata nominale [m/s]
    3,5822
  • Pressione esterna nominale (?ps, ext) [Pa]
    18
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    122
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    31,8
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    2,2
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    73
  • Dimensione A (mm)
    406
  • Dimensione B (mm)
    306
  • Dimensione C (mm)
    488
  • Dimensione D (mm)
    312
  • Dimensione E (mm)
    21
  • Dimensione F (mm)
    30
quota

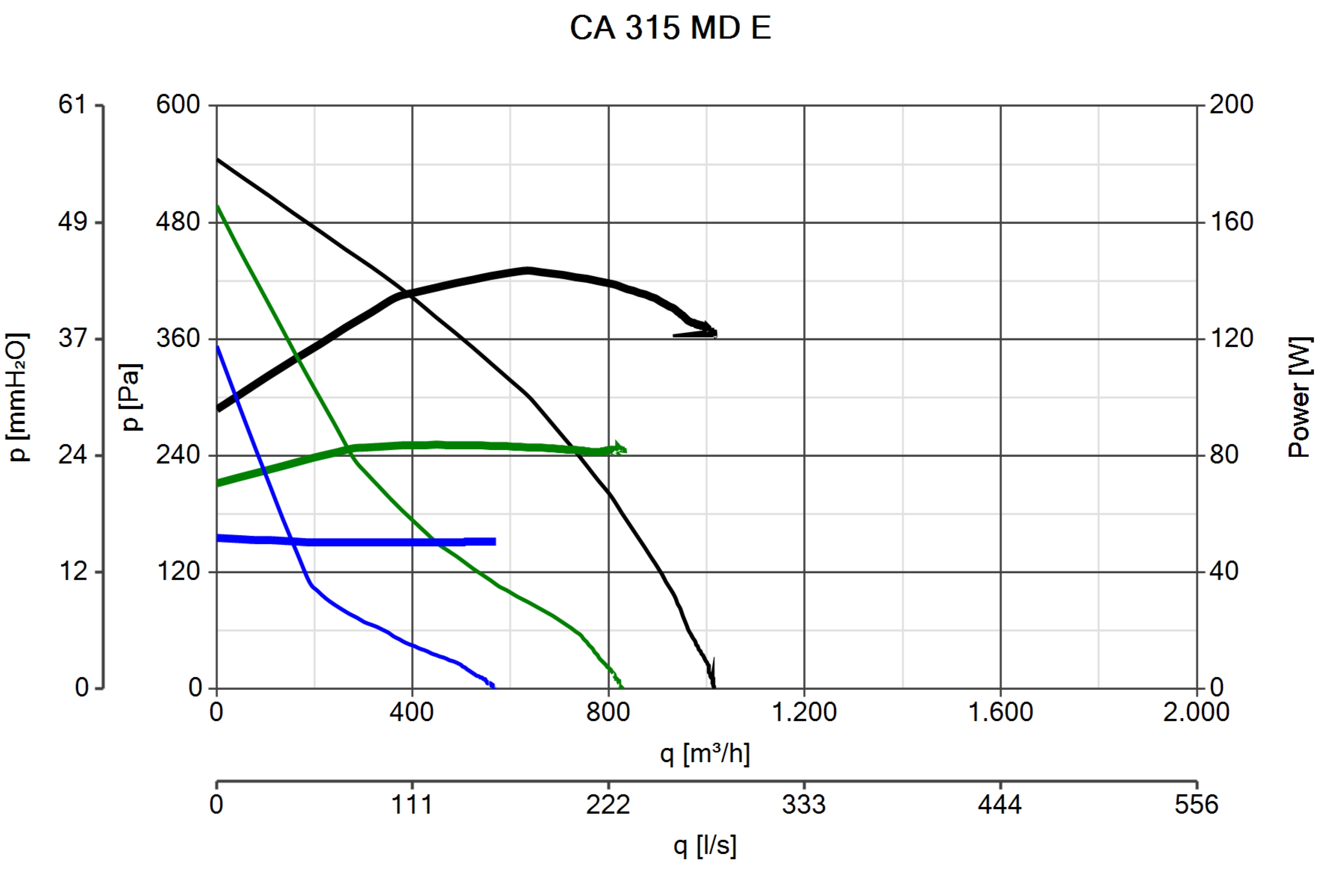

Curva_JPG_16167-Curve_per_Catalogo
